申請日2017.11.03

　　公開(公告)日2018.01.19

　　IPC分類號E02B15/10

　　摘要

　　本發明公開了一種轉動式污水懸浮垃圾清理設備，包括條形支撐板，所述條形支撐板上表面設有擺動垃圾清理機構，所述條形支撐板兩相對側表面上設有固定機構。本發明的有益效果是，一種使用比較方便，安裝比較方便，對于污水內部的懸浮垃圾清理效果良好，減輕勞動強度，提高工作效率，攜帶性良好，便于適合不同污水處理槽的形狀，收集垃圾方便的裝置。

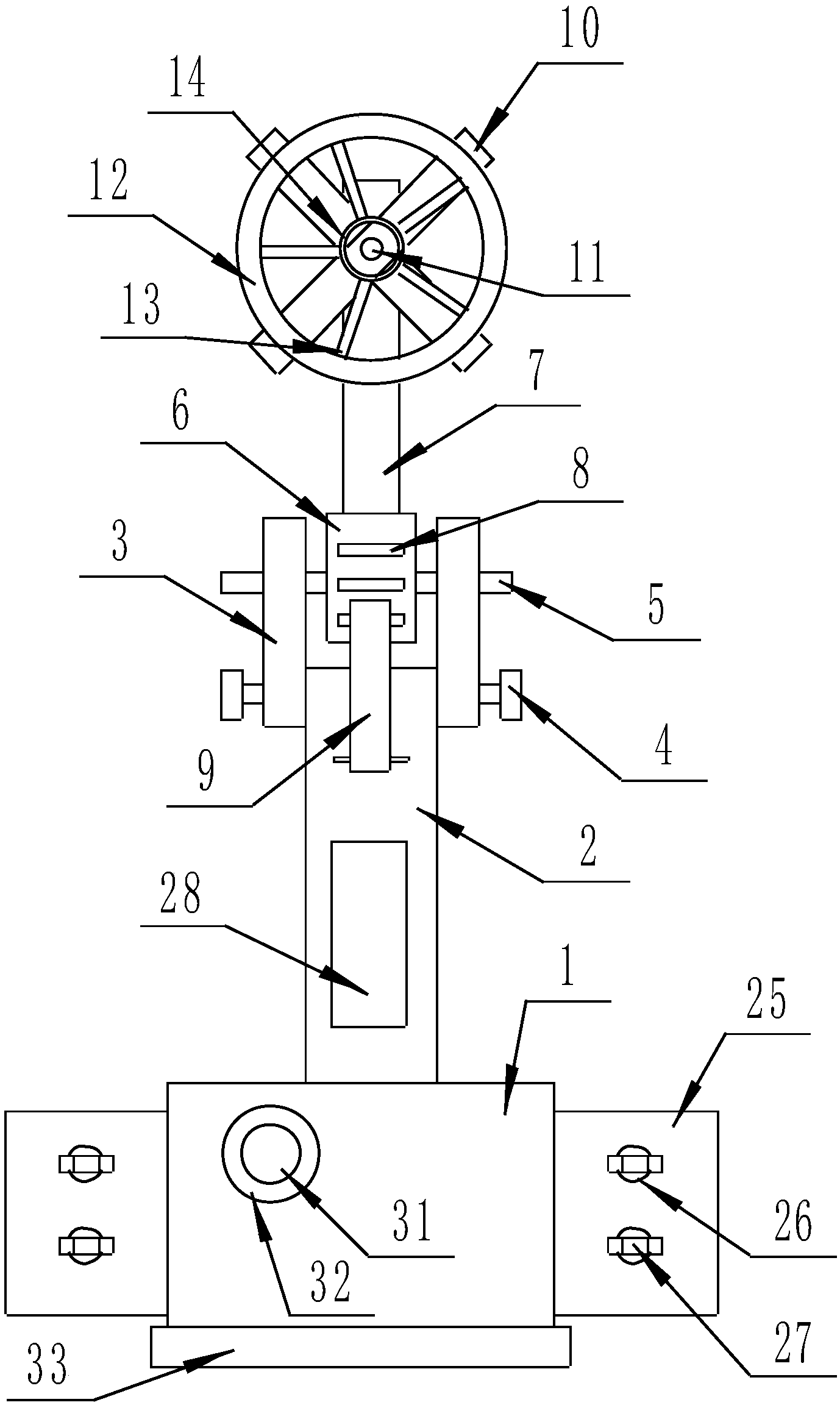

　　摘要附圖



　　權利要求書

　　1.一種轉動式污水懸浮垃圾清理設備，包括條形支撐板(1)，其特征在于，所述條形支撐板(1)上表面設有擺動垃圾清理機構，所述條形支撐板(1)兩相對側表面上設有固定機構，所述擺動垃圾清理機構由嵌裝在條形支撐板(1)上表面中心處的一號豎直支撐桿(2)、固定連接在一號豎直支撐桿(2)兩相對側表面上的豎直固定板(3)、設置在每個豎直固定板(3)側表面且與一號豎直支撐桿(2)側表面之間的緊定螺釘(4)、貫穿一組豎直固定板(3)的水平承載圓桿(5)、套裝在水平承載圓桿(5)上的轉動框架(6)、嵌裝在轉動框架(6)側表面上的擺動支撐架(7)、固定連接在轉動框架(6)側表面且位于擺動支撐架(7)兩側的多組條形限位凸起(8)、鉸鏈連接在一號豎直支撐桿(2)兩相對側表面上且與條形限位凸起(8)相對應的拉伸固定架(9)、固定連接在擺動支撐架(7)下表面一端的交叉固定架(10)、設置在交叉固定架(10)下表面與擺動支撐架(7)下表面之間的一組固定螺栓(11)、固定連接在交叉固定架(10)下表面的環形支撐架(12)、嵌裝在環形支撐架(12)內側表面上的多個水平支撐板(13)、固定連接在多個水平支撐板(13)之間的電機承載框架(14)、設置在電機承載框架(14)內且旋轉端向下的一號旋轉電機(15)、套裝在一號旋轉電機(15)旋轉端上的轉動圓形框架(16)、設置在轉動圓形框架(16)內部的多個承載支架(17)、套裝在每個承載支架(17)上的擺動拉伸桿(18)、鉸鏈連接在每個擺動拉伸桿(18)一端面上的擺動N形固定架(19)、鉸鏈連接在每個擺動N形固定架(19)下表面的矩形框架(20)、固定連接在矩形框架(20)下表面的承載網兜(21)、固定連接在轉動圓形框架(16)下表面中心處且旋轉端向下的二號旋轉電機(22)、套裝在二號旋轉電機(22)旋轉端上的轉動T形圓桿(23)、固定連接在轉動T形圓桿(23)側表面上的多個傾斜垃圾承載筐(24)共同構成的。

　　2.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，所述固定機構由嵌裝在條形支撐板(1)兩相對側表面上的一組豎直固定板二號(25)、加工在每個豎直固定板二號(25)側表面上的一組圓形通孔、設置在每個圓形通孔內的螺紋固定桿(26)、套裝在每個螺紋固定桿(26)一端面上的擰動夾手(27)共同構成的。

　　3.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，所述一號豎直支撐桿(2)側表面中心處嵌裝N形拉動把手(28)。

　　4.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，所述一號旋轉電機(15)和二號旋轉電機(22)旋轉方向相反。

　　5.根據權利要求1所述的、一種轉動式污水懸浮垃圾清理設備，其特征在于，多組所述條形限位凸起(8)的數量為3-6組，每相鄰一組所述條形限位凸起(8)之間的距離相同。

　　6.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，多個所述水平支撐板(13)的的數量為3-5個，每個所述水平支撐板(13)的縱截面均為L形，每個所述水平支撐板(13)與電機承載框架(14)之間均設固定釘(29)。

　　7.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，所述一號旋轉電機(15)和二號旋轉電機(22)上套裝彈性防護層(30)。

　　8.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，多個所述承載支架(17)和多個傾斜垃圾承載筐(24)的數量均為4-6個，且分別均勻分布。

　　9.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，所述條形支撐板(1)后表面嵌裝市電接口(31)，所述市電接口(31)內嵌裝彈性密封套(32)。

　　10.根據權利要求1所述的一種轉動式污水懸浮垃圾清理設備，其特征在于，所述條形支撐板(1)下表面套裝承載墊片(33)。

　　說明書

　　一種轉動式污水懸浮垃圾清理設備

　　技術領域

　　本發明涉及污水處理用具領域，特別是一種轉動式污水懸浮垃圾清理設備。

　　背景技術

　　污水處理就是對污水內部的看的件的雜質或者看不見的雜質進行清理，已達到可以排放的標準的操作。

　　傳統中有些污染比較嚴重的水表面會有大量的懸浮垃圾，通常污水進行清理之前，需要將污水內看得見的懸浮垃圾進行過濾，傳統的過濾有的是通過人工拿著篩網進行打撈，強度比較大，效率也比較低，如果使用過濾網進行攔截操作，對于污水內面積較大的垃圾有可能將篩網堵住，導致過濾不順暢，效率也比較低，對于一些混凝土支撐的污水池，在外面上安裝打撈的裝置也不方便，因此為了解決這些問題，設計一種清理懸浮垃圾的裝置對于嚴重污水治理是很有必要的。

　　發明內容

　　本發明的目的是為了解決上述問題，設計了一種轉動式污水懸浮垃圾清理設備。

　　實現上述目的本發明的技術方案為，一種轉動式污水懸浮垃圾清理設備，包括條形支撐板，所述條形支撐板上表面設有擺動垃圾清理機構，所述條形支撐板兩相對側表面上設有固定機構，所述擺動垃圾清理機構由嵌裝在條形支撐板上表面中心處的一號豎直支撐桿、固定連接在一號豎直支撐桿兩相對側表面上的豎直固定板、設置在每個豎直固定板側表面且與一號豎直支撐桿側表面之間的緊定螺釘、貫穿一組豎直固定板的水平承載圓桿、套裝在水平承載圓桿上的轉動框架、嵌裝在轉動框架側表面上的擺動支撐架、固定連接在轉動框架側表面且位于擺動支撐架兩側的多組條形限位凸起、鉸鏈連接在一號豎直支撐桿兩相對側表面上且與條形限位凸起相對應的拉伸固定架、固定連接在擺動支撐架下表面一端的交叉固定架、設置在交叉固定架下表面與擺動支撐架下表面之間的一組固定螺栓、固定連接在交叉固定架下表面的環形支撐架、嵌裝在環形支撐架內側表面上的多個水平支撐板、固定連接在多個水平支撐板之間的電機承載框架、設置在電機承載框架內且旋轉端向下的一號旋轉電機、套裝在一號旋轉電機旋轉端上的轉動圓形框架、設置在轉動圓形框架內部的多個承載支架、套裝在每個承載支架上的擺動拉伸桿、鉸鏈連接在每個擺動拉伸桿一端面上的擺動N形固定架、鉸鏈連接在每個擺動N形固定架下表面的矩形框架、固定連接在矩形框架下表面的承載網兜、固定連接在轉動圓形框架下表面中心處且旋轉端向下的二號旋轉電機、套裝在二號旋轉電機旋轉端上的轉動T形圓桿、固定連接在轉動T形圓桿側表面上的多個傾斜垃圾承載筐共同構成的。

　　所述固定機構由嵌裝在條形支撐板兩相對側表面上的一組豎直固定板二號、加工在每個豎直固定板二號側表面上的一組圓形通孔、設置在每個圓形通孔內的螺紋固定桿、套裝在每個螺紋固定桿一端面上的擰動夾手共同構成的。

　　所述一號豎直支撐桿側表面中心處嵌裝N形拉動把手。

　　所述一號旋轉電機和二號旋轉電機旋轉方向相反。

　　多組所述條形限位凸起的數量為3-6組，每相鄰一組所述條形限位凸起之間的距離相同。

　　多個所述水平支撐板的的數量為3-5個，每個所述水平支撐板的縱截面均為L形，每個所述水平支撐板與電機承載框架之間均設固定釘。

　　所述一號旋轉電機和二號旋轉電機上套裝彈性防護層。

　　多個所述承載支架和多個傾斜垃圾承載筐的數量均為4-6個，且分別均勻分布。

　　所述條形支撐板后表面嵌裝市電接口，所述市電接口內嵌裝彈性密封套。

　　所述條形支撐板下表面套裝承載墊片。

　　利用本發明的技術方案制作的轉動式污水懸浮垃圾清理設備，一種使用比較方便，安裝比較方便，對于污水內部的懸浮垃圾清理效果良好，減輕勞動強度，提高工作效率，攜帶性良好，便于適合不同污水處理槽的形狀，收集垃圾方便的裝置。
