申請日2015.11.11

　　公開(公告)日2016.02.17

　　IPC分類號C02F11/12

　　摘要

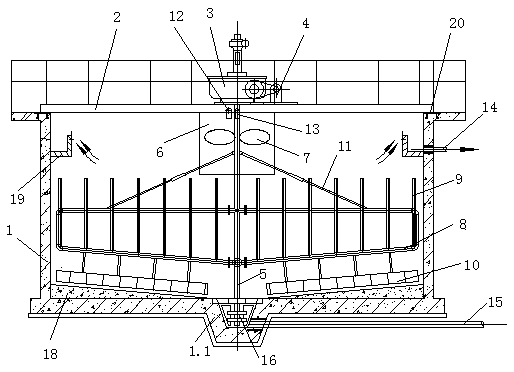

　　一種污泥濃縮機安裝結構，包括圓形池體，安裝于圓形池體內的污泥濃縮機，圓形池體頂端設置有工作橋，工作橋中心安裝有立式蝸輪減速機，減速機通過皮帶輪連接電機，減速機傳動軸連接攪拌軸，攪拌軸上端套設于導流筒內，位于導流筒內的攪拌軸上設置有攪拌葉片，攪拌軸中段圍繞攪拌軸圓心設置有與攪拌軸連通的4根U型刮壁管道，U型刮壁管道的底部管道上端間隔排布有豎直向上的柵條，底部管道的下端連接有刮泥板，U型刮壁管道的上部管道上設置有拉桿與攪拌軸拉緊固定，所述導流筒上切向連接有澄清池排泥管以及油水分離器排泥管，圓形池體近頂端開設有上清液出水管，圓形池體底端開設有排泥管。結構合理，排泥效率高，導流筒內設置攪拌葉片，大大降低泥塊的干結率，提高濃縮效率。

　　權利要求書

　　1.一種污泥濃縮機安裝結構，包括圓形池體，安裝于圓形池體內的污泥濃縮機，圓形池體頂端設置有工作橋，工作橋中心安裝有立式蝸輪減速機，減速機通過皮帶輪連接電機，減速機傳動軸連接攪拌軸，其特征在于攪拌軸上端套設于導流筒內，位于導流筒內的攪拌軸上設置有攪拌葉片，攪拌軸中段圍繞攪拌軸圓心設置有與攪拌軸連通的4根U型刮壁管道，U型刮壁管道的底部管道上端間隔排布有豎直向上的柵條，底部管道的下端連接有刮泥板，U型刮壁管道的上部管道上設置有拉桿與攪拌軸拉緊固定，所述導流筒上切向連接有澄清池排泥管以及油水分離器排泥管，圓形池體近頂端開設有上清液出水管，圓形池體底端開設有排泥管。

　　2.根據權利要求1所述的一種污泥濃縮機安裝結構，其特征在于圓形池體底部設置有圓錐型凹槽，圓錐型凹槽內設置有軸承，攪拌軸末端插設于軸承內，排泥管與圓錐型凹槽連通。

　　3.根據權利要求1所述的一種污泥濃縮機安裝結構，其特征在于排泥管連通預埋壓力管。

　　4.根據權利要求1所述的一種污泥濃縮機安裝結構，其特征在于圓形池體設置有傾斜度為5度的斜坡。

　　5.根據權利要求1所述的一種污泥濃縮機安裝結構，其特征在于圓形池體正對上清液出水管處設置有出水堰板。

　　6.根據權利要求1所述的一種污泥濃縮機安裝結構，其特征在于圓形池體與工作橋的連接處設置有預埋鋼板。

　　說明書

　　一種污泥濃縮機安裝結構

　　技術領域

　　本發明涉及污水處理領域，尤其涉及污泥濃縮機。

　　背景技術

　　切割型污泥濃縮機，是一種中心傳動式連續或間歇式工作的濃縮和澄清設備。它主要是針對污泥濃度在1%，或濃度低于1%的污泥，提高其含固率，也就是污泥濃度，經切割型污泥濃縮機濃縮后流出濃度在3%以上，便于后續的機械脫水，提高機械脫水的工作效率。

　　然而，在污泥濃縮機濃縮污泥的過程中會有部分污泥上浮，在日光照射和高溫條件下容易結塊，在濃縮池的液面形成較厚污泥固塊層�，F(xiàn)有技術的切割型污泥濃縮機，當污泥固塊結成大塊并下沉過程時，柵條不能充分的通過攪拌來打碎污泥固塊，致使大塊的污泥塊沉入沉積帶，繼而帶入排泥管道，容易堵塞管道，嚴重降低了濃縮機的工作質量和工作效率，同時在下一道處理工序的脫泥時也會影響脫泥效果。

　　發明內容

　　本發明針對現有技術的不足，提供了以下技術方案：一種污泥濃縮機安裝結構，包括圓形池體，安裝于圓形池體內的污泥濃縮機，圓形池體頂端設置有工作橋，工作橋中心安裝有立式蝸輪減速機，減速機通過皮帶輪連接電機，減速機傳動軸連接攪拌軸，其特征在于攪拌軸上端套設于導流筒內，位于導流筒內的攪拌軸上設置有攪拌葉片，攪拌軸中段圍繞攪拌軸圓心設置有與攪拌軸連通的4根U型刮壁管道，U型刮壁管道的底部管道上端間隔排布有豎直向上的柵條，底部管道的下端連接有刮泥板，U型刮壁管道的上部管道上設置有拉桿與攪拌軸拉緊固定，所述導流筒上切向連接有澄清池排泥管以及油水分離器排泥管，圓形池體近頂端開設有上清液出水管，圓形池體底端開設有排泥管。

　　作為優選，圓形池體底部設置有圓錐型凹槽，圓錐型凹槽內設置有軸承，攪拌軸末端插設于軸承內，排泥管與圓錐型凹槽連通。

　　作為優選，排泥管連通預埋壓力管。

　　作為優選，圓形池體設置有傾斜度為5度的斜坡。

　　作為優選，圓形池體正對上清液出水管處設置有出水堰板。

　　作為優選，圓形池體與工作橋的連接處設置有預埋鋼板。

　　本發明有益效果：本發明結構合理，排泥效率高，導流筒內設置攪拌葉片，大大降低泥塊的干結率，提高濃縮效率。
