申請日2015.11.11

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/08; C02F101/38

　　摘要

　　本發明提供的是一種負載型納米TiO2光催化轉盤水處理裝置及處理方法。包括反應槽、轉盤、光源和反應罩，所述轉盤通過轉軸安裝在反應槽中，轉軸的一端與電機相連，反應罩罩在反應槽外，光源安裝在反應罩上，轉盤至少為兩個，在轉盤上開有凹槽，在兩個相對的轉盤的相對應的凹槽中設置透明玻璃片，在轉盤的兩側和玻璃片的表面均負載納米TiO2，所述反應罩為不透明罩。利用調速器馬達的動力驅使裝置轉軸帶動轉盤轉動，通過轉動使轉盤上覆蓋廢水形成的薄液膜，通過利用裝置轉盤表面上負載的二氧化鈦與太陽光或紫外光共同作用，使轉盤表面二氧化鈦材料與廢水中有機物質發生反應，以達到廢水中有機物質去除的目的。

　　權利要求書

　　1.一種負載型納米TiO2光催化轉盤水處理裝置，包括反應槽、轉盤、光源和反應罩，所述轉盤通過轉軸安裝在反應槽中，轉軸的一端與電機相連，反應罩罩在反應槽外，光源安裝在反應罩上，其特征是：轉盤至少為兩個，在轉盤上開有凹槽，在兩個相對的轉盤的相對應的凹槽中設置透明玻璃片，在轉盤的兩側和玻璃片的表面均負載納米TiO2，所述反應罩為不透明罩。

　　2.根據權利要求1所述的負載型納米TiO2光催化轉盤水處理裝置，其特征是：所述電機與電機調速器相連。

　　3.根據權利要求1或2所述的負載型納米TiO2光催化轉盤水處理裝置，其特征是：所述反應槽為半圓柱形槽，反應槽的一側設有進水口、另一側設有出水口。

　　4.根據權利要求1或2所述的負載型納米TiO2光催化轉盤水處理裝置，其特征是：所述光源為紫外燈燈管或可見光燈管，光源通過固定支架固定于反應罩中正上方。

　　5.根據權利要求3所述的負載型納米TiO2光催化轉盤水處理裝置，其特征是：所述光源為紫外燈燈管或可見光燈管，光源通過固定支架固定于反應罩中正上方。

　　6.一種利用權利要求1所述的負載型納米TiO2光催化轉盤水處理裝置的處理方法，其特征是：

　　第一步，待處理廢水引入反應槽;

　　第二步，轉盤及玻璃片隨著轉軸在電機的驅使下轉動，在黑暗中運行30min;

　　第三步，開啟光源，照射下繼續運行60-120min;

　　第四步，經處理后的廢水排出反應槽。

　　7.根據權利要求6所述的利用負載型納米TiO2光催化轉盤水處理裝置的處理方法，其特征是：控制轉盤轉動速度為30-120rpm。

　　8.根據權利要求7所述的利用負載型納米TiO2光催化轉盤水處理裝置的處理方法，其特征是：控制轉盤轉動速度為60rpm。

　　說明書

　　負載型納米TiO2光催化轉盤水處理裝置及處理方法

　　技術領域

　　本發明涉及的是一種處理廢水的裝置，本發明也涉及的一種處理廢水的方法。更具體的是一種負載型納米TiO2光催化轉盤處理廢水的裝置和方法。

　　背景技術

　　自從1972年日本學者Fujishima和Honda在N型半導體二氧化鈦(TiO2)單晶電極上發現水的光電催化分解作用以后，立即引起學術界的廣泛關注并開始了多相光催化技術研究的新紀元。在多相光催化技術中，由于TiO2化學性質穩定，耐酸堿性好，無毒性，來源豐富成本低，催化效率高，對難降解有機物如苯系化合物、氯系有機物等的處理都非常有效，使TiO2成為當前最有應用潛力的一種光催化劑應用在處理各種環境問題上。

　　隨著工業的不斷發展，工業污水和化工污水中含有大量的有機污染物，尤其是工業污水中有大量的有毒、有害物質，這些污染物用生物處理技術是難以消除的。因而，人們把研究目光集中到了納米TiO2光催化技術上面。

　　申請?zhí)枮?00310112016.3的專利文件中公布了一種改進的納米TiO2光催化生物轉盤，它是由葉片和位于葉片兩側的擋片構成，葉片和擋片內外側面分別種植仿生水草和鍍二氧化鈦。該技術雖然對納米TiO2光催化技術的研究在實驗室階段已取得了顯著的效果，但目前納米TiO2光催化技術應用于城市污水和工業廢水處理中還存在如下缺點：

　　1、目前的裝置轉盤的盤片催化劑利用率低，其通常只能利用載體一面所負載得二氧化鈦，二氧化鈦的覆蓋面積少;

　　2、目前的裝置轉盤材料透光性差，不利于紫外光在水中的傳質效率的提升;

　　3、常用的光催化反應器采用粉末狀催化劑，導致處理后溶液中的光催化劑難以從水體中分離回收，易造成水體二次污染。

　　發明內容

　　本發明的目的在于提供一種結構簡單、使用方便，廢水處理效果良好的負載型納米TiO2光催化轉盤水處理裝置。本發明的目的還在于提供一種利用負載型納米TiO2光催化轉盤水處理裝置的處理方法。

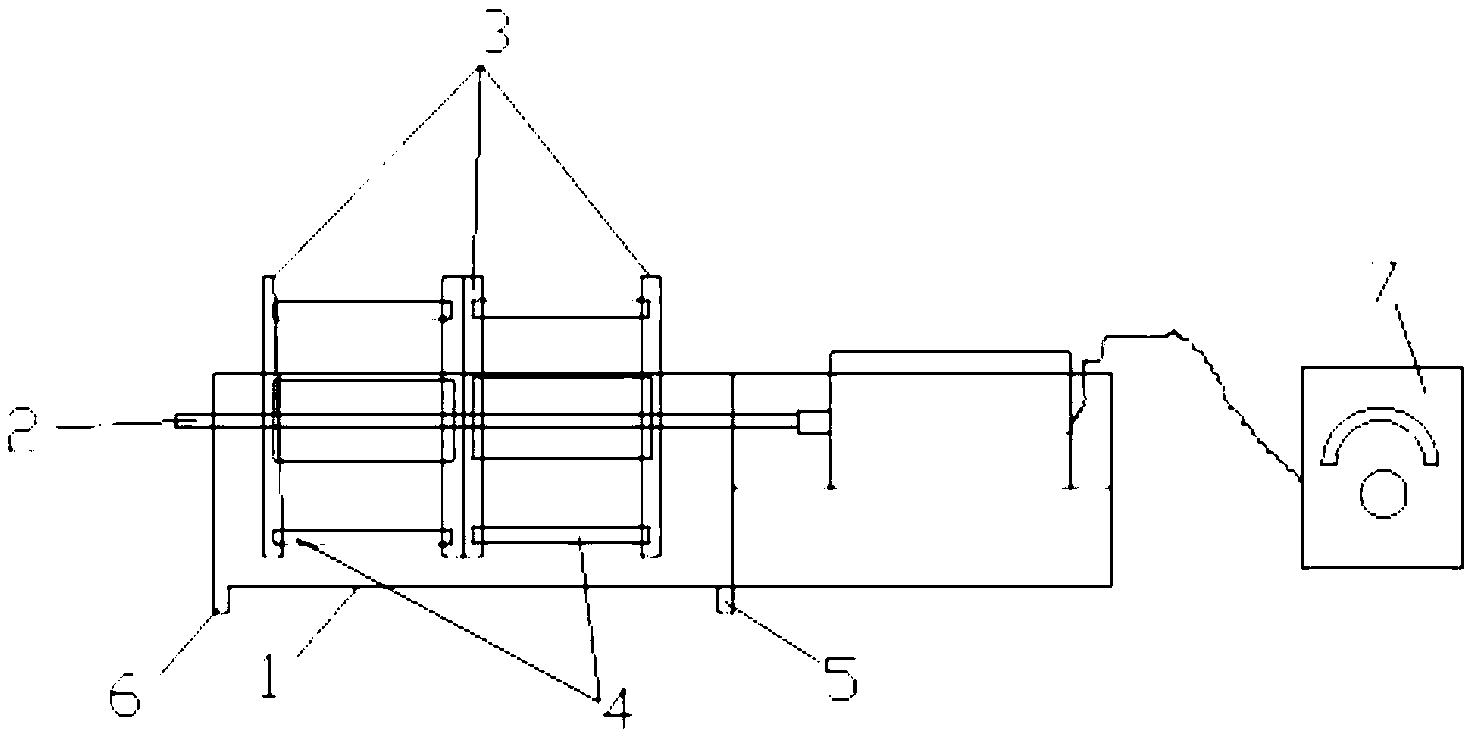

　　本發明的負載型納米TiO2光催化轉盤水處理裝置包括反應槽、轉盤、光源和反應罩，所述轉盤通過轉軸安裝在反應槽中，轉軸的一端與電機相連，反應罩罩在反應槽外，光源安裝在反應罩上，其特征是：轉盤至少為兩個，在轉盤上開有凹槽，在兩個相對的轉盤的相對應的凹槽中設置透明玻璃片，在轉盤的兩側和玻璃片的表面均負載納米TiO2，所述反應罩為不透明罩。

　　本發明的負載型納米TiO2光催化轉盤水處理裝置還可以包括：

　　1、所述電機與電機調速器相連。

　　2、所述反應槽為半圓柱形槽，反應槽的一側設有進水口、另一側設有出水口。

　　3、所述光源為紫外燈燈管或可見光燈管，光源通過固定支架固定于反應罩中正上方。

　　4、所述光源為紫外燈燈管或可見光燈管，光源通過固定支架固定于反應罩中正上方。

　　利用本發明的負載型納米TiO2光催化轉盤水處理裝置的處理方法包括如下步驟：

　　第一步，待處理廢水引入反應槽;

　　第二步，轉盤及玻璃片隨著轉軸在電機的驅使下轉動，在黑暗中運行30min;

　　第三步，開啟光源，照射下繼續運行60-120min;

　　第四步，經處理后的廢水排出反應槽。

　　控制轉盤轉動速度為30-120rpm�？刂妻D(zhuǎn)盤轉動速度優選為60rpm。

　　負載型納米TiO2光催化轉盤水處理裝置由調速器、轉軸、轉盤、反應槽等部分組成，利用調速器馬達的動力驅使裝置轉軸帶動轉盤轉動，通過轉動使轉盤上覆蓋廢水形成的薄液膜，通過利用裝置轉盤表面上負載的二氧化鈦與太陽光或紫外光共同作用，使轉盤表面二氧化鈦材料與廢水中有機物質發生反應，以達到廢水中有機物質去除的目的。

　　本發明的負載型納米TiO2光催化轉盤水處理裝置的優點如下：

　　轉盤兩側表面負載二氧化鈦，增大裝置二氧化鈦覆蓋面積，可以達到二氧化鈦在太陽光或紫外光下對廢水中有機物質有效去除的效果。

　　轉盤材料采用硅酸鹽玻璃作為二氧化鈦負載載體，充分利用了玻璃透光性好這一優點，同時，裝置通過裝置調速器馬達的驅動作用使裝置轉軸發生轉動，使轉盤上形成幾十微米厚的液膜，降低了激發光在到達光催化劑表面前由于有機溶液自身吸收而引起的損失，強化了水體的傳質效率。

　　通過將兩側二氧化鈦牢固鍍在轉盤表面，有效地克服了常用光催化反應器催化劑難以從水體中分離回收，易造成水體二次污染的缺點。

　　本發明結構簡單、使用方便，廢水處理效果良好，是新型廢水處理裝置上的創新。通過利用裝置對亞甲基藍溶液進行降解實驗，可以得到以下結論：當裝置轉盤轉速在60r/min時，裝置對5mg/L～30mg/L亞甲基藍溶液的降解率均可以達到89%以上。
