申請日2015.11.11

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種帶有溫度傳感器的污水處理系統，所述帶有溫度傳感器的污水處理系統包括射流器、曝氣室、沉淀室、生物反應裝置、濾膜組件、過濾器和旋轉混合器，所述射流器、曝氣室、沉淀室、生物反應裝置、濾膜組件、過濾器和旋轉混合器上均設置有進口和出口;所述射流器的出口與曝氣室的進口相連接，所述曝氣室的出口與沉淀室的進口相連接，所述沉淀室的出口與生物反應裝置的進口相連接，所述生物反應裝置的出口與濾膜組件的進口相連接，所述濾膜組件的出口與過濾器的進口相連接，所述過濾器的出口與旋轉混合器的進口相連接;本實用新型結構簡單，使用方便，污水凈化效果好。

　　權利要求書

　　1.一種帶有溫度傳感器的污水處理系統，其特征在于:所述帶有溫度傳感器的污水處理系統包括射流器、曝氣室、沉淀室、生物反應裝置、濾膜組件、過濾器和旋轉混合器，所述射流器、曝氣室、沉淀室、生物反應裝置、濾膜組件、過濾器和旋轉混合器上均設置有進口和出口;

　　所述射流器的出口與曝氣室的進口相連接，所述曝氣室的出口與沉淀室的進口相連接，所述沉淀室的出口與生物反應裝置的進口相連接，所述生物反應裝置的出口與濾膜組件的進口相連接，所述濾膜組件的出口與過濾器的進口相連接，所述過濾器的出口與旋轉混合器的進口相連接;

　　所述曝氣室為密閉結構，所述曝氣室內設置有溫度傳感器，所述曝氣室的內部采用隔板分隔成若干個曝氣箱，所述曝氣箱中設置有顆粒填料;

　　所述沉淀室的橫截面為半圓形，所述濾膜組件為陶瓷濾膜組件;

　　所述過濾器包括一級過濾器，二級過濾器和三級過濾器，所述一級過濾器、二級過濾器和三級過濾器通過管道相連接;

　　所述三級過濾器包括陶瓷過濾網層、導流層、凹槽，所述陶瓷過濾網層設置為弧形結構;所述陶瓷過濾網層底部與導流層底部相連接，導流層背面設置有突起，所述凹槽與突起相適配。

　　2.根據權利要求1所述的帶有溫度傳感器的污水處理系統，其特征在于：所述旋轉混合器內涂覆有顆粒狀多孔陶瓷表面負載催化劑層。

　　3.根據權利要求1所述的帶有溫度傳感器的污水處理系統,其特征在于：所述射流器為文丘里混合器。

　　4.根據權利要求1所述的帶有溫度傳感器的污水處理系統，其特征在于：所述顆粒填料的比表面積為0.1-100m2/g。

　　5.根據權利要求1至4任一項所述的帶有溫度傳感器的污水處理系統，其特征在于：所述曝氣箱的頂部設置有廢氣出口。

　　說明書

　　一種帶有溫度傳感器的污水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，尤其是涉及一種帶有溫度傳感器的污水處理系統。

　　背景技術

　　隨著世界的經濟往來的不斷加深，國際間的貿易交易也日益頻繁，貨船、客運、郵輪也越來越多。船舶給各水域帶來的污染也日益引起了世界各國對海洋生態保護的重視。帶有溫度傳感器的污水處理系統是船舶的輔助設備，該設備在船舶上承擔生活污水的處理，使其達到排放標準。船舶生活污水可分為兩類：一類為廚房、盥洗室、醫務室等排放的污水，稱之灰水，對于灰水只要過濾出固體物質再經消毒殺菌處理后，即可排放舷外;另一類主要指含有糞便的廁所沖洗水，也稱黑水，而對于黑水，需要嚴格的處理。所謂生活污水的處理，主要是針對這類污水而言的，須經處理達到排放標準后才能排放。

　　為了對現有技術進行改進，人們進行了長期的探索，提出了各種各樣的解決方案。例如，中國專利文獻公開了一種污水處理系統[申請?zhí)枺篊N201420361783.1]，包括上水裝置，將污水輸入污水處理罐中;所述污水處理罐，所述污水處理罐內設有過濾膜支架和過濾膜自清潔裝置，所述過濾膜支架對由所述污水中的污物構成的過濾膜進行支撐，所述過濾膜可對所述污水進行過濾，所述過濾膜自清潔裝置可使所述過濾膜振動、部分脫落，防止所述過濾膜板結;和排水裝置，將過濾后的清水排出。

　　上述方案雖然在一定程度上解決了現有技術的不足，但是結構復雜，整體設計還不夠合理，實用性差。

　　實用新型內容

　　本實用新型的目的是針對上述問題，提供一種凈化效果好且利于污水處理系統自身清潔的帶有溫度傳感器的污水處理系統。

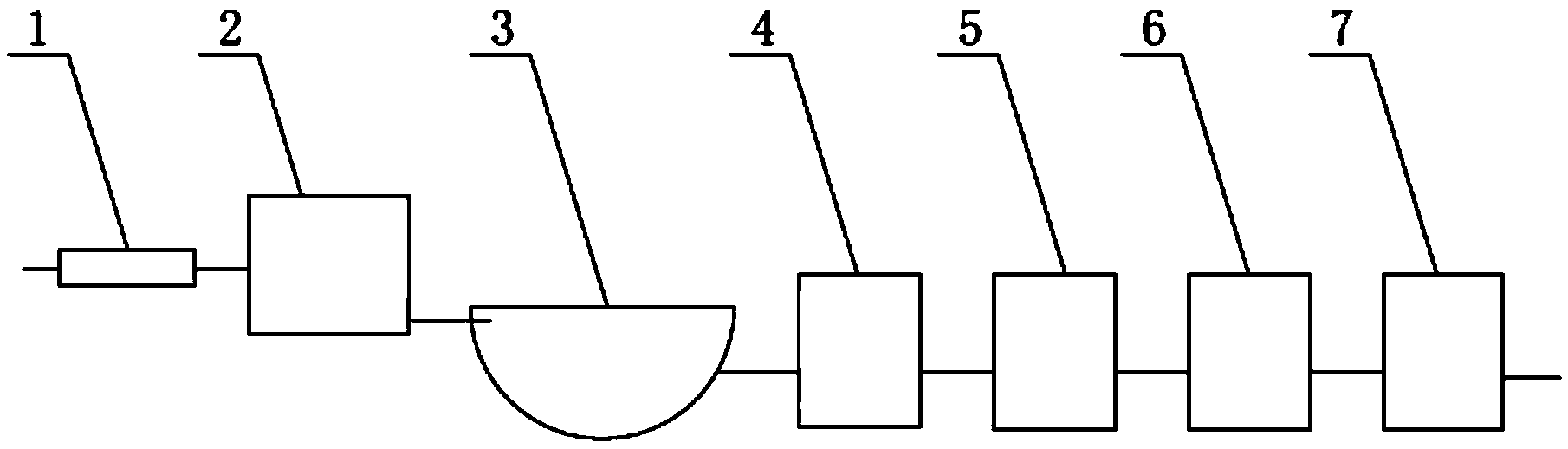

　　為達到上述目的，本實用新型采用了下列技術方案：本實用新型提供了一種帶有溫度傳感器的污水處理系統，所述帶有溫度傳感器的污水處理系統包括射流器、曝氣室、沉淀室、生物反應裝置、濾膜組件、過濾器和旋轉混合器，所述射流器、曝氣室、沉淀室、生物反應裝置、濾膜組件、過濾器和旋轉混合器上均設置有進口和出口;

　　所述射流器的出口與曝氣室的進口相連接，所述曝氣室的出口與沉淀室的進口相連接，所述沉淀室的出口與生物反應裝置的進口相連接，所述生物反應裝置的出口與濾膜組件的進口相連接，所述濾膜組件的出口與過濾器的進口相連接，所述過濾器的出口與旋轉混合器的進口相連接;

　　所述曝氣室為密閉結構，所述曝氣室內設置有溫度傳感器，所述曝氣室的內部采用隔板分隔成若干個曝氣箱，所述曝氣箱中設置有顆粒填料;

　　所述沉淀室的橫截面為半圓形，

　　所述濾膜組件為陶瓷濾膜組件;

　　所述過濾器包括一級過濾器，二級過濾器和三級過濾器，所述一級過濾器、二級過濾器和三級過濾器通過管道相連接;

　　所述三級過濾器包括陶瓷過濾網層、導流層、凹槽，所述陶瓷過濾網層設置為弧形結構;所述陶瓷過濾網層底部與導流層底部相連接，導流層背面設置有突起，所述凹槽與突起相適配。

　　進一步地，所述旋轉混合器內涂覆有顆粒狀多孔陶瓷表面負載催化劑層。

　　進一步地，所述射流器為文丘里混合器。

　　更進一步地，所述顆粒填料的比表面積為0.1-100m2/g。

　　進一步地，所述曝氣箱的頂部設置有廢氣出口。

　　有益效果：本實用新型結構簡單，使用方便，污水凈化效果好，且利于污水處理系統自身清潔。無論裝置向那個方向傾斜，沉淀室內的液體都保持穩定狀態，提高了裝置的穩定性。具有新穎性和創造性，能夠產生一定的社會經濟效益，且能夠批量生產，具有實用性。
