申請日2015.11.11

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種用于污水處理的凈化設備，包括收集罐和凈化箱，收集罐的內部設有轉軸，轉軸一端延伸出收集罐與電機連接，收集罐的上端設有進水管，底部通過連接管與凈化箱相連，連接管上設有加壓泵;凈化箱的兩側設有進水口和出水口，凈化箱的內部上端設有若干上擋水板，內部下端設有若干下?lián)跛�板，凈化箱�?nèi)設有吸附層，上擋水板和下?lián)跛�板的下半部分設置在吸附層內。本實用新型通過收集罐收集污水，污水經連接管及加壓泵流入凈化箱內，而污水必須多次穿過吸附層才能排出凈化箱外，污水與吸附層能夠充分接觸，污水的中有害物質可以被充分吸收，凈化效果好，改善了生態環境。

　　權利要求書

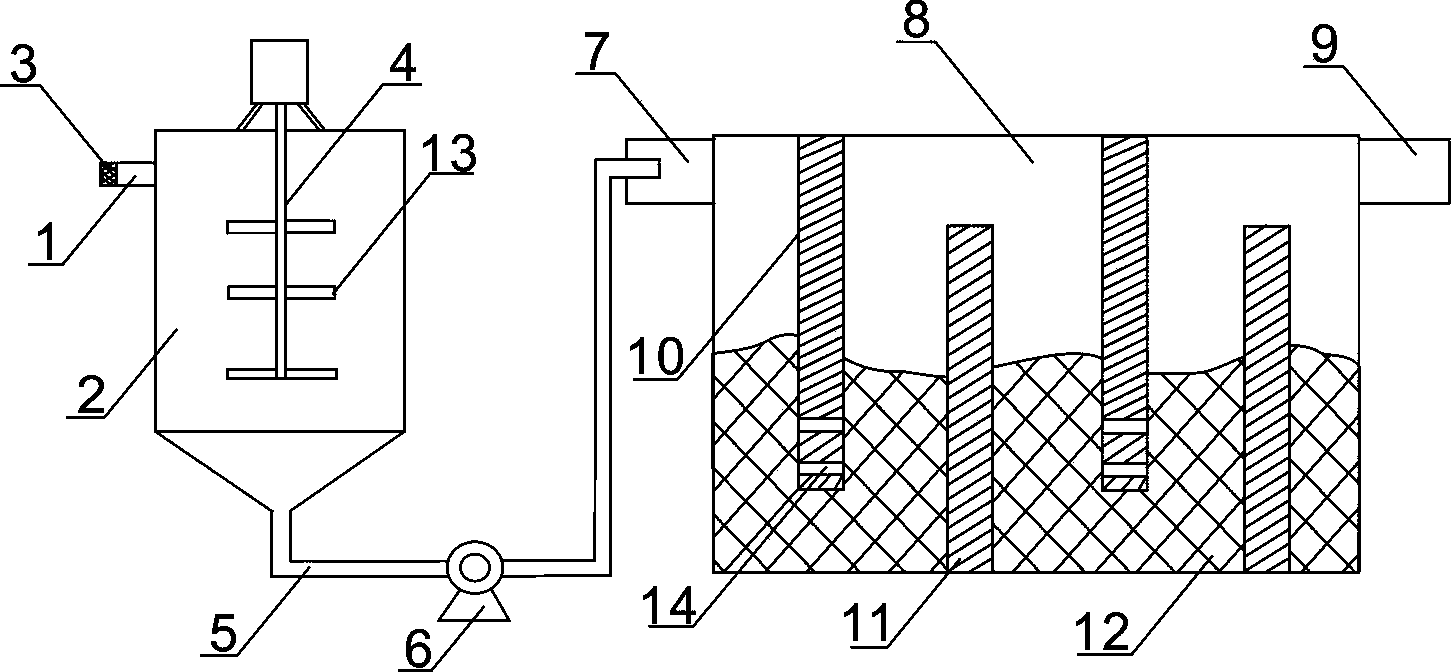

　　1.一種用于污水處理的凈化設備，其特征在于：包括收集罐(2)和凈化箱(8)，所述收集罐(2)的內部設有轉軸(4)，所述轉軸(4)一端延伸出收集罐(2)與電機連接，所述收集罐(2)的上端設有進水管(1)，底部通過連接管(5)與凈化箱(8)相連，所述連接管(5)上設有加壓泵(6);所述凈化箱(8)的兩側設有進水口(7)和出水口(9)，所述凈化箱(8)的內部上端設有若干上擋水板(10)，內部下端設有若干下?lián)跛��?11)，所述凈化箱(8)內設有吸附層(12)，所述上擋水板(10)和下?lián)跛��?11)的下半部分設置在吸附層(12)內。

　　2.如權利要求1所述的污水處理的凈化設備，其特征在于：所述上擋水板(10)和下?lián)跛��?11)交錯排列在凈化箱(8)內。

　　3.如權利要求1所述的污水處理的凈化設備，其特征在于：所述轉軸(4)的另一端連接若干攪拌葉片(13)。

　　4.如權利要求1所述的污水處理的凈化設備，其特征在于：所述進水管(1)上設有過濾網(3)。

　　5.如權利要求1所述的污水處理的凈化設備，其特征在于：所述上擋水板(10)的下端設有兩個通孔(14)。

　　6.如權利要求1所述的污水處理的凈化設備，其特征在于：所述吸附層(12)為活性炭。

　　說明書

　　一種用于污水處理的凈化設備

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及到一種用于污水處理的凈化設備。

　　背景技術

　　地球表面雖然2/3被水覆蓋，但是97%為無法飲用的海水，只有不到3%是淡水，其中又有2%封存于極地冰川之中。在僅有的1%淡水中，25%為工業用水，70%為農業用水，只有很少的一部分可供飲用和其它生活用途。然而，在這樣一個缺水的世界里，水卻被大量濫用、浪費和污染。加之，區域分布不均勻，致使世界上缺水現象十分普遍，全球淡水危機日趨嚴重。在我們?nèi)粘Ｉ�活中，每天也會有產生很多廢水，然而在許多家庭，他們就直接就把這些廢水排進下水道，既造成了污水處理成本，又浪費了水資源。

　　隨著水資源的日趨緊張，污水處理凈化已經成為經濟社會發展中不可或缺的一個重要發展方向，各種污水處理設備不斷的被應用于廢水處理領域。工業污水由于種類繁多、成分復雜，處理難度較大，常常需要大型的處理設備，而小型工廠或者家庭來說現有的污水處理設備存在面積龐大、設備復雜、處理時間長或存在處理效果不佳，處理成本高，出水水質差等問題。目前，在污水處理過程中，為了對高懸浮物污水進行處理，達到一定的排放或者回用要求，需要對污水進行沉淀或沉砂處理�，F(xiàn)有的沉淀池一般都是占地面積較大的沉淀池，這樣就給沉淀池的建造帶來了不便，并且污水在沉淀池里停留的時間較長，污水的處理效率低。

　　實用新型內容

　　本實用新型的目的是提供一種用于污水處理的凈化設備，凈化效果好，改善了生態環境。

　　為達上述目的，本實用新型所采用的技術方案是：提供一種用于污水處理的凈化設備，包括收集罐和凈化箱，收集罐的內部設有轉軸，轉軸一端延伸出收集罐與電機連接，收集罐的上端設有進水管，底部通過連接管與凈化箱相連，連接管上設有加壓泵;凈化箱的兩側設有進水口和出水口，凈化箱的內部上端設有若干上擋水板，內部下端設有若干下?lián)跛�板，凈化箱�?nèi)設有吸附層，上擋水板和下?lián)跛�板的下半部分設置在吸附層內。

　　優化的，上擋水板和下?lián)跛�板交錯排列在凈化箱內。

　　優化的，轉軸的另一端連接若干攪拌葉片;進水管上設有過濾網。

　　優化的，上擋水板的下端設有兩個通孔。

　　優化的，吸附層為活性炭。

　　綜上所述，本實用新型具有以下優點：

　　本實用新型通過收集罐收集污水，污水經連接管及加壓泵流入凈化箱內，而污水必須多次穿過吸附層才能排出凈化箱外，污水與吸附層能夠充分接觸，污水的中有害物質可以被充分吸收，凈化效果好，改善了生態環境。
