申請日2017.11.03

　　公開(公告)日2018.02.02

　　IPC分類號C02F9/14; C02F11/04; A01K1/01; C05F3/06; C02F103/20

　　摘要

　　本發明公開了一種利用豬糞污水及豬糞制備有機肥的生產線;屬于豬糞有機肥制備設備技術領域;其技術要點包括基座在基座上設有儲糞池，儲糞池與外部豬舍的排污管連接;在儲糞池其中一側下方設有過濾糞污水的污水過濾設備，污水過濾設備的進水口通過管路與儲糞池中下部連接導通;在基座側邊的地基上設有干料桶，在干料桶出料口下方設有傾斜放置的輸送槽，在輸送槽內設有相互連接的螺旋攪拌機構和螺旋輸送機構，在螺旋輸送機構出料端對應的輸送槽端部連接有打包機;本發明旨在提供一種結構緊湊、使用方便且效果良好的利用豬糞污水及豬糞制備有機肥的生產線;用于豬糞污水處理及豬糞有機肥制備。

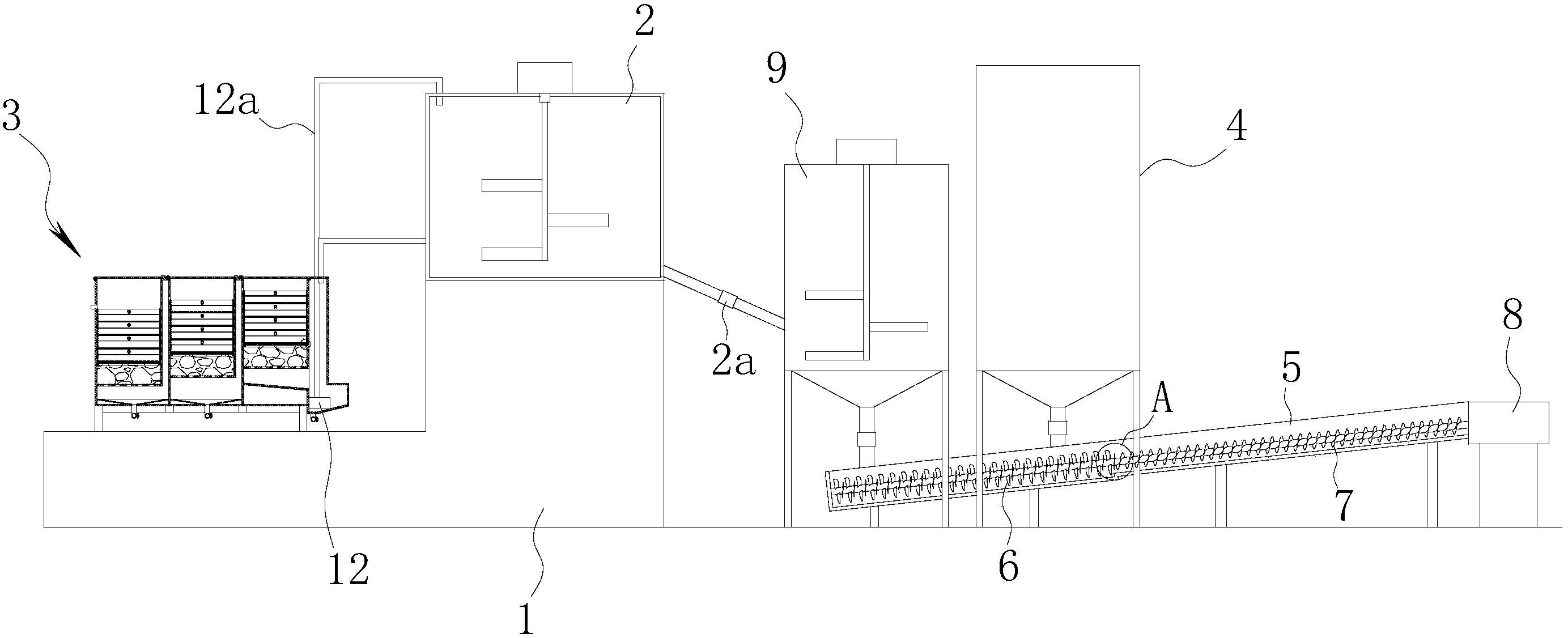

　　摘要附圖



　　權利要求書

　　1.一種利用豬糞污水及豬糞制備有機肥的生產線，包括基座(1)，其特征在于，所述基座(1)上設有儲糞池(2)，儲糞池(2)上設有分層攪拌器，儲糞池(2)與外部豬舍的排污管連接;在儲糞池(2)其中一側下方設有過濾糞污水的污水過濾設備(3)，污水過濾設備(3)的進水口通過管路與儲糞池(2)中下部連接導通，儲糞池(2)內攪拌分層后的糞污水通過管路流入污水過濾設備(3)內;在基座(1)側邊的地基上設有干料桶(4)，在干料桶(4)出料口下方設有傾斜放置的輸送槽(5)，在輸送槽(5)內設有相互連接的螺旋攪拌機構(6)和螺旋輸送機構(7)，螺旋攪拌機構(6)位于干料桶(4)下方且儲糞池(2)的底部通過排糞管(2a)連接至螺旋攪拌機構(6)的進料端，在螺旋輸送機構(7)出料端對應的輸送槽(5)端部連接有打包機(8)。

　　2.根據權利要求1所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述排糞管(2a)連接有輔料攪拌桶(9)，在輔料攪拌桶(9)頂部設有輔料添加口;所述輔料攪拌桶(9)底部的出料口與螺旋攪拌機構(6)進料端相對。

　　3.根據權利要求1所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述儲糞池(2)的橫截面為正八邊形結構，在儲糞池(2)內沿周向間隔均布有若干攪拌導向條(2b);各攪拌導向條(2b)沿儲糞池(2)豎直方向設置，所述攪拌導向條(2b)為菱形結構且分別位于儲糞池(2)的邊角上。

　　4.根據權利要求1所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述螺旋攪拌機構(6)由第一轉軸(6a)和沿第一轉軸(6a)長度方向間隔分布的若干呈螺旋狀分布的攪拌葉片(6b)組成;所述螺旋輸送機構(7)由第二轉軸(7a)和沿第二轉軸(7a)軸向設置的螺旋葉片(7b)組成;所述第一轉軸(6a)和第二轉軸(7a)為一體成型的整體結構，所述第二轉軸(7a)自由端依序連接有減速器和攪拌電機。

　　5.根據權利要求1所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述污水過濾設備(3)包括外殼(3a)，在外殼(3a)內通過兩塊隔板(3b)分隔成一級過濾單元、二級過濾單元和三級過濾單元，在一、二、三級過濾單元內均設有過濾池(3c)，位于一、二、三級過濾單元內的過濾池(3c)上端面依序逐漸降低，在兩塊隔板(3b)上分別設有導通一級過濾單元和二級過濾單元以及二級過濾單元和三級過濾單元的溢流孔(3d)，在過濾池(3c)底部均設有進水排污室(3e)，在一級過濾單元其中一側設有與進水排污室(3e)相導通的進水通道(3f);儲糞池(2)中下部通過管路與進水通道(3f)連接導通;

　　在二、三級過濾單元內均設有導通溢流孔(3d)和對應進水排污室(3e)的緩沖通道(3g)，在三級過濾單元內的過濾池(3c)上側設有出水口(3h);

　　所述過濾池(3c)底部分布有若干進水孔(3i)，在過濾池(3c)內底部設有木炭層(10)，在木炭層(10)上方依序?qū)盈B設置有若干個濾料格(11)，在濾料格(11)內填充有濾料。

　　6.根據權利要求5所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述進水通道(3f)底部設有儲污室(3j)，儲污室(3j)的上端與進水排污室(3e)下端相導通，進水排污室(3e)底面為傾斜朝向儲污室(3j)的斜面結構;在儲污室(3j)底部設有帶閥門的第一排污管(3k);在儲污室(3j)內設有吸污泵(12)，吸污泵(12)的出料端通過吸污管(12a)與儲糞池(2)上部導通連接;

　　二、三級過濾單元內的進水排污室(3e)底部設有導污斗(3l)，在導污斗(3l)底部設有帶閥門的第二排污管(3m)。

　　7.根據權利要求5所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述木炭層(10)的厚度與所有濾料格(11)厚度總和的比值為1：1-3;所述木炭層(10)由若干網袋裝的木炭鋪設堆疊而成;位于一、二級過濾單元濾料格(11)內的濾料為沙粒，位于一級過濾單元內的沙粒篩分粒度為10-30目，位于二級過濾單元內的沙粒篩分粒度為30-50目;位于三級過濾單元濾料格(11)內的濾料為石英石，石英沙的篩分粒度為50-100目。

　　8.根據權利要求5所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述木炭層(10)上側的過濾池(3c)內設有定位環(3n)，在定位環(3n)上活動設置有分流板(13)，在分流板(13)上分布有若干分流孔，在分流板(13)上端面分布有若干圓弧形的凸起(13a)，分流板(13)與濾料格(11)之間通過凸起(13a)形成勻流層(14)。

　　9.根據權利要求5所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述濾料格(11)由框體(11a)、設置在框體(11a)底部的支承架(11b)、由下至上依序設置在支承架(11b)上的隔沙網(11c)和支撐網板(11d)、設置在框體(11a)內呈十字形的連接桿(11e)及設置在連接桿(11e)中部的吊耳(11f)組成;吊耳(11f)上端低于框體(11a)上端。

　　10.根據權利要求5所述的一種利用豬糞污水及豬糞制備有機肥的生產線，其特征在于，所述外殼(3a)由單邊敞口的殼體(3o)、設置在殼體(3o)上端且與各級過濾單元一一對應的密封蓋(3p)、設置在殼體(3o)底部的加強架(3q)及與加強架(3q)連接的支腿(3r)組成。

　　說明書

　　利用豬糞污水及豬糞制備有機肥的生產線

　　技術領域

　　本發明涉及一種有機肥生產線，更具體地說，尤其涉及一種利用豬糞污水及豬糞制備有機肥的生產線。

　　背景技術

　　生豬養殖，清洗用水與豬糞一同匯入儲糞池，如果不及時清理，會產生難聞的氣味污染空氣。同時，含水率高的豬糞難于利用，一般養殖戶將豬糞發酵后直接用作有機肥施用，但由于含水率高，不易保存，都采用直接使用的方式，施于果樹、蔬菜。當豬糞過量時，則只能直接排出至河里，造成嚴重的環境污染問題。如何實現糞污水利用，將豬糞資源化，關鍵是豬糞污水的處理問題。

　　發明內容

　　本發明的目的在于針對上述現有技術的不足，提供一種結構緊湊、使用方便且效果良好的利用豬糞污水及豬糞制備有機肥的生產線。

　　本發明的技術方案是這樣實現的：一種利用豬糞污水及豬糞制備有機肥的生產線，包括基座，其中所述基座上設有儲糞池，儲糞池上設有分層攪拌器，儲糞池與外部豬舍的排污管連接;在儲糞池其中一側下方設有過濾糞污水的污水過濾設備，污水過濾設備的進水口通過管路與儲糞池中下部連接導通，儲糞池內攪拌分層后的糞污水通過管路流入污水過濾設備內;在基座側邊的地基上設有干料桶，在干料桶出料口下方設有傾斜放置的輸送槽，在輸送槽內設有相互連接的螺旋攪拌機構和螺旋輸送機構，螺旋攪拌機構位于干料桶下方且儲糞池的底部通過排糞管連接至螺旋攪拌機構的進料端，在螺旋輸送機構出料端對應的輸送槽端部連接有打包機。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述排糞管連接有輔料攪拌桶，在輔料攪拌桶頂部設有輔料添加口;所述輔料攪拌桶底部的出料口與螺旋攪拌機構進料端相對。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述儲糞池的橫截面為正八邊形結構，在儲糞池內沿周向間隔均布有若干攪拌導向條;各攪拌導向條沿儲糞池豎直方向設置，所述攪拌導向條為菱形結構且分別位于儲糞池的邊角上。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述污水過濾設備包括外殼，所述外殼內通過兩塊隔板分隔成一級過濾單元、二級過濾單元和三級過濾單元，在一、二、三級過濾單元內均設有過濾池，位于一、二、三級過濾單元內的過濾池上端面依序逐漸降低，在兩塊隔板上分別設有導通一級過濾單元和二級過濾單元以及二級過濾單元和三級過濾單元的溢流孔，在過濾池底部均設有進水排污室，在一級過濾單元其中一側設有與進水排污室相導通的進水通道;儲糞池中下部通過管路與進水通道連接導通;

　　在二、三級過濾單元內均設有導通溢流孔和對應進水排污室的緩沖通道，在三級過濾單元內的過濾池上側設有出水口;

　　所述過濾池底部分布有若干進水孔，在過濾池內底部設有木炭層，在木炭層上方依序?qū)盈B設置有若干個濾料格，在濾料格內填充有濾料。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述進水通道底部設有儲污室，儲污室的上端與進水排污室下端相導通，進水排污室底面為傾斜朝向儲污室的斜面結構;在儲污室底部設有帶閥門的第一排污管;在儲污室內設有吸污泵，吸污泵的出料端通過吸污管與儲糞池上部導通連接。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述木炭層的厚度與所有濾料格厚度總和的比值為1：1-3;位于一、二級過濾單元濾料格內的濾料為沙粒，位于一級過濾單元內的沙粒篩分粒度為10-30目，位于二級過濾單元內的沙粒篩分粒度為30-50目;位于三級過濾單元濾料格內的濾料為石英石，石英沙的篩分粒度為50-100目;所述木炭層由若干網袋裝的木炭鋪設堆疊而成。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，二、三級過濾單元內的進水排污室底部設有導污斗，在導污斗底部設有帶閥門的第二排污管。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述木炭層上側的過濾池內設有定位環，在定位環上活動設置有分流板，在分流板上分布有若干分流孔，在分流板上端面分布有若干圓弧形的凸起，分流板與濾料格之間通過凸起形成勻流層。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述濾料格由框體、設置在框體底部的支承架、由下至上依序設置在支承架上的隔沙網和支撐網板、設置在框體內呈十字形的連接桿及設置在連接桿中部的吊耳組成;吊耳上端低于框體上端。

　　上述的一種利用豬糞污水及豬糞制備有機肥的生產線中，所述外殼由單邊敞口的殼體、設置在殼體上端且與各級過濾單元一一對應的密封蓋、設置在殼體底部的加強架及與加強架連接的支腿組成。

　　本發明采用上述結構后，通過三級過濾單元內合理粒度的沙粒配合木炭層，逐級過濾豬糞并吸收異味，使過濾后的水質達到中水的標準，可循環用于豬舍的清洗，使得水資源得到循環有效利用。采用袋裝木炭，方便更換清除。采用濾料格裝濾料，同樣可以起到方便清洗更換的目的。進一步地，通過設置儲污室和導污斗，可以使進水排污室內過濾出來的豬糞快速、完全地排出。
