申請日2017.11.03

　　公開(公告)日2018.02.23

　　IPC分類號C02F11/12

　　摘要

　　本發明公開了一種多級污泥高效脫水裝置，包括外殼、進料斗、擠壓腔、第一脫水腔、第二脫水腔和收集槽;所述外殼的右側設置有正反轉電機，正反轉電機的輸出端與雙向螺紋桿固定連接;所述擠壓板上設置有多個通孔，通孔內設置有濾板，濾板上設置有濾水孔，通孔的上端鉸接有擋板;所述第一脫水腔斜向上設置，第一脫水腔的右側設置有第一電機，第一電機的輸出端與第一旋轉軸固定連接，第一旋轉軸上安裝有第一螺旋葉片;所述第一脫水腔下方設置有第二脫水腔;所述第二脫水腔下端設置有傳送帶。本發明設計新穎，結構簡單，通過三級脫水過程，能夠充分的使污泥中的水份脫離，且脫水效率高，利于環保。

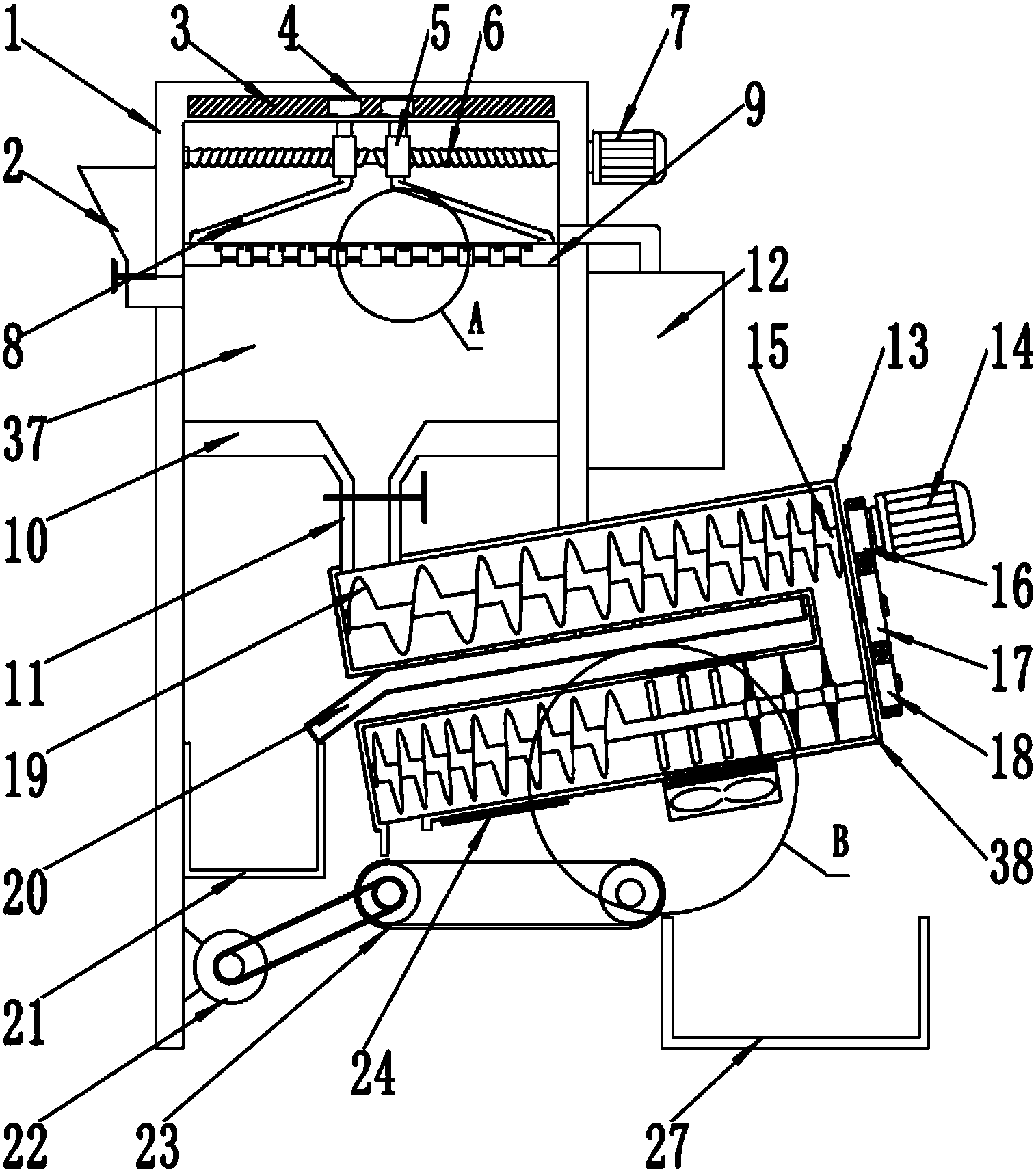

　　摘要附圖



　　權利要求書

　　1.一種多級污泥高效脫水裝置，包括外殼(1)、進料斗(2)、擠壓腔(37)、第一脫水腔(13)、第二脫水腔(38)和收集槽(27);其特征在于，所述外殼(1)的右側設置有正反轉電機(7)，正反轉電機(7)的輸出端與雙向螺紋桿(6)固定連接，雙向螺紋桿(6)貫穿外殼(1)的右壁且與外殼(1)的左壁轉動連接，螺紋桿(6)上對稱螺紋連接有移動塊(5)，移動塊(5)通過T型滑塊(4)與滑槽(3)滑動連接，滑槽(3)設置在外殼(1)上;所述移動塊(5)下端與連接桿(8)鉸接，連接桿(8)的另一端與擠壓板(9)鉸接，擠壓板(9)與擠壓腔(37)滑動連接;所述擠壓板(9)上設置有多個通孔(34)，通孔(34)內設置有濾板(33)，濾板(33)上設置有濾水孔，通孔(34)的上端鉸接有擋板(32)，擋板(32)的另一端通過彈簧(35)與擠壓板(9)連接;所述擠壓腔(37)下端設置有地板(10)，底板(10)的中間位置設置有出料管(11)，出料管(11)的下端與第一脫水腔(13)連通;所述第一脫水腔(13)斜向上設置，第一脫水腔(13)的右側設置有第一電機(14)，第一電機(14)的輸出端與第一旋轉軸(15)固定連接，第一旋轉軸(15)貫穿第一脫水腔(13)的右壁且與第一脫水腔(13)的左壁轉動連接，第一旋轉軸(15)上安裝有第一螺旋葉片(19);所述第一脫水腔(13)的下端設置導液腔(20)，導液腔(20)通過濾孔與第一脫水腔(13)連通，導液腔(20)的左側設置有第二積水槽(21);所述第一脫水腔(13)下方設置有第二脫水腔(38)，第二脫水腔(38)內設置有第二旋轉軸(25)，第二旋轉軸(25)貫穿第二脫水腔(38)的右壁且與從動齒輪B(18)固定連接，從動齒輪B(18)的上端嚙合有從動齒輪A(17)，從動齒輪A(17)的上端與主動齒輪(16)嚙合，主動齒輪(16)固定連接在第一旋轉軸(15)上;所述第二旋轉軸(25)上還固定連接有切割刀(31)，切割刀(31)的左側設置有攪拌棒(30);所述第二脫水腔(38)上下兩端對稱設置有濾孔，下端的濾孔下方設置有鼓風機(36)，鼓風機(36)的出風口安裝有加熱絲(28);所述第二脫水腔(38)下端設置有傳送帶(23)，傳動帶(23)左側的轉軸通過皮帶與第二電機(22)的轉軸轉動連接，傳送帶(23)的上方設置有加熱管(24)。

　　2.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述外殼(1)左側設置有進料斗(2)，進料斗(2)貫穿外殼(1)伸入擠壓腔(37)內且與外殼(1)固定連接，所述的進料斗(2)內還設置有開關閥。

　　3.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述擋板(32)的面積比通孔(34)的截面大。

　　4.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述外殼(1)右側還設置有第一積水槽(12)，第一積水槽(12)上端通過導管與擠壓腔(37)連通。

　　5.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述出料管(11)內還設置有開關閥。

　　6.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述第一螺旋葉片(19)的葉片間距從左到右逐漸變小。

　　7.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述第二旋轉軸(25)的左端還安裝有第二螺旋葉片(26)，第二螺旋葉片(26)的葉片間距從右到左逐漸變小。

　　8.根據權利要求1所述的多級污泥高效脫水裝置，其特征在于，所述傳送帶(23)的右側下端還設置有收集槽(27)，收集槽(27)上設置有刮板。

　　說明書

　　一種多級污泥高效脫水裝置

　　技術領域

　　本發明涉及一種污泥處理裝置，具體是一種多級污泥高效脫水裝置。

　　背景技術

　　污泥處理 (sludge treatment )：對污泥進行濃縮、調質、脫水、穩定、干化或焚燒等減量化、穩定化、無害化的加工過程。污水處理程度越高，就會產生越多的污泥殘余物需要加以處理。除非是利用土地處理或污水塘處理污水，否則一般的污水處理廠必須設有污泥處理設施。對現代化的污水處理廠而言，污泥的處理與處置已成為污水處理系統運行中最復雜、且花費最高的一部分。現有的污泥處理設置脫水效果差，效率低，在建筑施工過程中會產生較多的污泥，如果直接將其排放則會污染環境，并且造成資源的浪費。

　　發明內容

　　本發明的目的在于提供一種多級污泥高效脫水裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種多級污泥高效脫水裝置，包括外殼、進料斗、擠壓腔、第一脫水腔、第二脫水腔和收集槽;所述外殼的右側設置有正反轉電機，正反轉電機的輸出端與雙向螺紋桿固定連接，雙向螺紋桿貫穿外殼的右壁且與外殼的左壁轉動連接，螺紋桿上對稱螺紋連接有移動塊，移動塊通過T型滑塊與滑槽滑動連接，滑槽設置在外殼上;所述移動塊下端與連接桿鉸接，連接桿的另一端與擠壓板鉸接，擠壓板與擠壓腔滑動連接;所述擠壓板上設置有多個通孔，通孔內設置有濾板，濾板上設置有濾水孔，通孔的上端鉸接有擋板，擋板的另一端通過彈簧與擠壓板連接;所述擠壓腔下端設置有地板，底板的中間位置設置有出料管，出料管的下端與第一脫水腔連通;所述第一脫水腔斜向上設置，第一脫水腔的右側設置有第一電機，第一電機的輸出端與第一旋轉軸固定連接，第一旋轉軸貫穿第一脫水腔的右壁且與第一脫水腔的左壁轉動連接，第一旋轉軸上安裝有第一螺旋葉片;所述第一脫水腔的下端設置導液腔，導液腔通過濾孔與第一脫水腔連通，導液腔的左側設置有第二積水槽;所述第一脫水腔下方設置有第二脫水腔，第二脫水腔內設置有第二旋轉軸，第二旋轉軸貫穿第二脫水腔的右壁且與從動齒輪B固定連接，從動齒輪B的上端嚙合有從動齒輪A，從動齒輪A的上端與主動齒輪嚙合，主動齒輪固定連接在第一旋轉軸上;所述第二旋轉軸上還固定連接有切割刀，切割刀的左側設置有攪拌棒;所述第二脫水腔上下兩端對稱設置有濾孔，下端的濾孔下方設置有鼓風機，鼓風機的出風口安裝有加熱絲;所述第二脫水腔下端設置有傳送帶，傳動帶左側的轉軸通過皮帶與第二電機的轉軸轉動連接，傳送帶的上方設置有加熱管。

　　作為本發明進一步的方案：所述外殼左側設置有進料斗，進料斗貫穿外殼伸入擠壓腔內且與外殼固定連接，所述的進料斗內還設置有開關閥。

　　作為本發明再進一步的方案：所述擋板的面積比通孔的截面大。

　　作為本發明再進一步的方案：所述外殼右側還設置有第一積水槽，第一積水槽上端通過導管與擠壓腔連通。

　　作為本發明再進一步的方案：所述出料管內還設置有開關閥。

　　作為本發明再進一步的方案：所述第一螺旋葉片的葉片間距從左到右逐漸變小。

　　作為本發明再進一步的方案：所述第二旋轉軸的左端還安裝有第二螺旋葉片，第二螺旋葉片的葉片間距從右到左逐漸變小。

　　作為本發明再進一步的方案：所述傳送帶的右側下端還設置有收集槽，收集槽上設置有刮板。

　　與現有技術相比，本發明的有益效果是：本發明通過設置的擠壓腔，使污泥中的水份進行初步去除，降低后續處理難度，提高污泥脫水效率，通過設置的第一脫水腔內不斷變小間距的第一螺旋葉片對污泥進行擠壓，從而使污泥中的水排出，通過設置的第二脫水腔內切割刀對從第一脫水腔內掉下的污泥進行切割粉碎，再通過攪拌棒進行攪拌，是鼓風機吹出的熱風與污泥內各處位置的水份接觸，提高脫水效果。綜上所述，本發明設計新穎，結構簡單，通過三級脫水過程，能夠充分的使污泥中的水份脫離，且脫水效率高，利于環保。
