申請日2017.11.03
公開(公告)日2018.02.23
IPC分類號C02F11/00; C02F11/12; C02F11/10
摘要
本發明提供了一種含雜污泥的處理系統。該處理系統包括篩分裝置和熱解炭化裝置。篩分裝置用于去除含雜污泥中的塊狀雜質;熱解炭化裝置設置有加料口，加料口與篩分裝置通過篩分物輸送管路相連通。該處理系統解決了含雜污泥對工藝系統及設備的影響，有利于保證系統處理量及提高炭化污泥品質，上述處理方法的工藝流程短，具有無害化、減量化和資源化等優點。

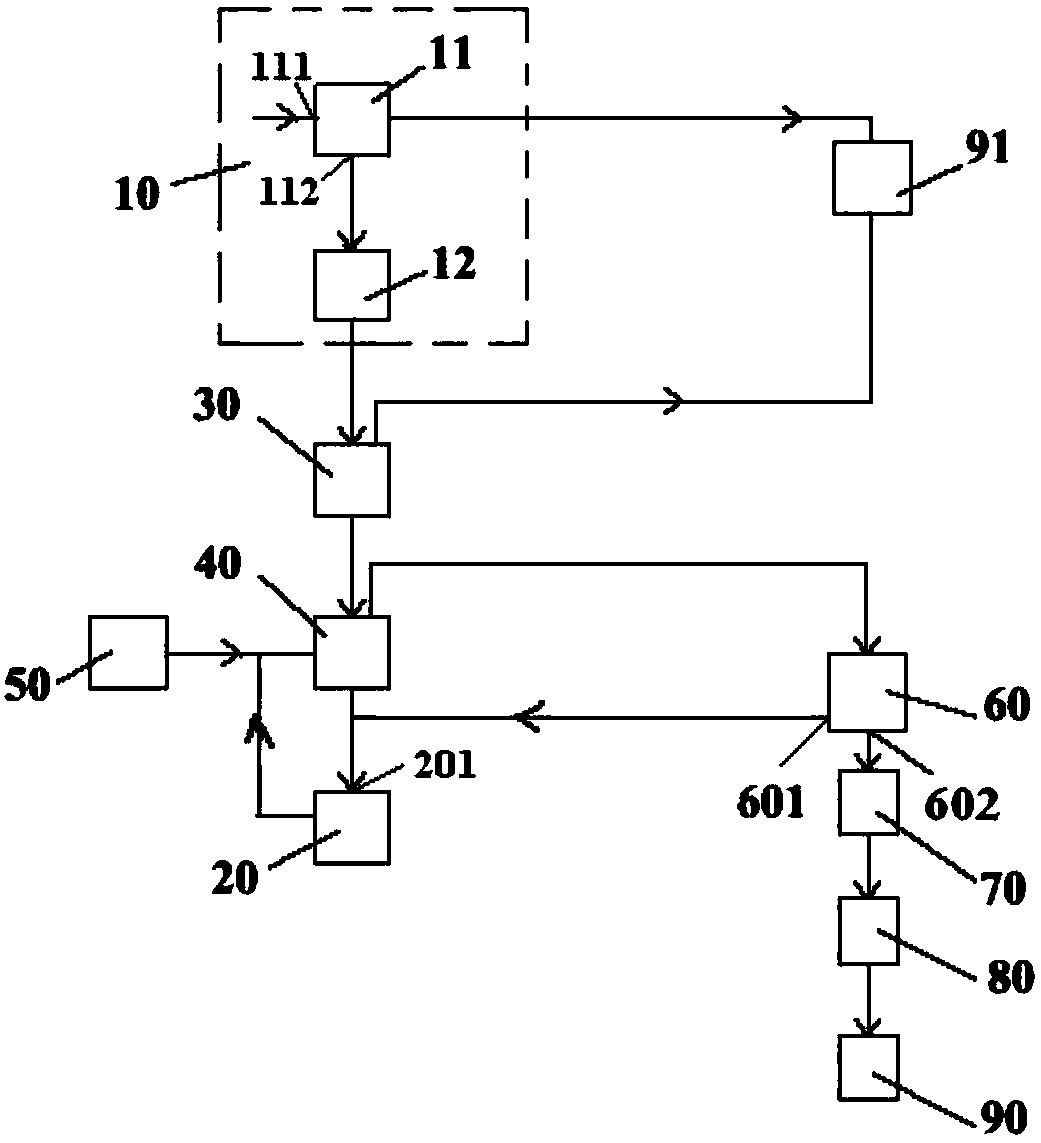

摘要附圖
權利要求書
1.一種含雜污泥的處理系統，其特征在于，所述處理系統包括：
篩分裝置(10)，用于去除所述含雜污泥中的塊狀雜質;及
熱解炭化裝置(20)，設置有加料口(201)，所述加料口(201)與所述篩分裝置(10)通過篩分物輸送管路相連通。
2.根據權利要求1所述的處理系統，其特征在于，所述篩分裝置(10)包括：
預篩分裝置(11)，設置有含雜污泥入口(111)和預篩分物出口(112)，所述預篩分裝置(11)的篩分孔徑為100～120mm;及
均質篩分裝置(12)，與所述預篩分物出口(112)通過預篩分物輸送管路相連通，所述均質篩分裝置(12)的篩分孔徑小于等于20mm。
3.根據權利要求1所述的處理系統，其特征在于，所述處理系統還包括壓濾裝置(30)，所述壓濾裝置(30)設置在所述篩分物輸送管路上。
4.根據權利要求3所述的處理系統，其特征在于，所述處理系統還包括干燥裝置(40)，所述干燥裝置(40)設置所述壓濾裝置(30)與所述熱解炭化裝置(20)之間的所述篩分物輸送管路上。
5.根據權利要求4所述的處理系統，其特征在于，所述處理系統還包括生物質燃燒裝置(50)，所述生物質燃燒裝置(50)包括第一煙氣輸送管路，且所述第一煙氣輸送管路與所述干燥裝置(40)相連，用于使所述第一煙氣輸送管路對所述干燥裝置(40)進行換熱。
6.根據權利要求4所述的處理系統，其特征在于，所述熱解炭化裝置(20)包括第二煙氣輸送管路，且所述第二煙氣輸送管路與所述干燥裝置(40)相連，用于使所述第二煙氣輸送管路對所述干燥裝置(40)進行換熱。
7.根據權利要求4所述的處理系統，其特征在于，所述干燥裝置(40)還設置有尾氣出口;所述處理系統還包括除塵裝置(60)，所述除塵裝置(60)設置有尾氣入口，所述尾氣出口與所述尾氣入口相連。
8.根據權利要求7所述的處理系統，其特征在于，所述除塵裝置(60)設置有出灰口(601)，所述出灰口(601)與所述加料口(201)相連通。
9.根據權利要求7所述的處理系統，其特征在于，所述除塵裝置(60)還設置有排氣口(602)，所述處理系統還包括順次相連的水洗裝置(70)、堿洗裝置(80)和第一除臭裝置(90)，且所述水洗裝置(70)與所述排氣口(602)相連。
10.根據權利要求1所述的處理系統，其特征在于，所述處理系統還包括第二除臭裝置(91)，所述第二除臭裝置(91)與所述篩分裝置(10)相連，用于對所述篩分裝置(10)進行除臭。
說明書
含雜污泥的處理系統
技術領域
本發明涉及固廢處理領域，具體而言，涉及一種含雜污泥的處理系統。
背景技術
污泥通常是指污水處理過程所產生的含水固體沉淀物質。一方面污泥中含有大量有機質和營養元素，有其資源化價值;而另一方面其中含有大量病原體、有毒物質，如不妥善處理，將造成堆放區和排放區的二次污染。在我國，污泥處置方式主要為焚燒及填埋，由于過去污泥填埋對污泥有機質含量和含水率沒有要求，操作相對簡單，投資和處置費用較少，因此相當一部分污泥采用填埋處理。但污泥填埋處置侵占大量土地，如果防滲措施不當，還將導致潛在的土壤和地下水污染。隨著對滲濾液處理要求的提高以及填埋場地的選擇范圍減少，填埋成本也會越來越高。
隨著我國土地資源的緊缺，現有污泥填埋場造成的土地資源浪費越來越凸顯，直接或間接造成了巨大的財政財產損失。另外，比污水處理廠出廠污泥，填埋場污泥相有其特殊性，主要為含雜率較高，填埋場污泥中含有填埋時摻入的石灰、一定量大粒徑石塊、雜草、防滲膜、甚至建筑垃圾，嚴重影響普通污泥處理工藝及設備的正常運行。因此，如何做好環境修復工作，將填埋污泥無害化處置，實現土地資源應有價值成為一項新課題。
發明內容
本發明的主要目的在于提供一種含雜污泥的處理系統，以解決現有的處理方法不環保、成本高的問題。
為了實現上述目的，本申請?zhí)峁┝艘环N含雜污泥的處理系統，處理系統包括：篩分裝置，用于去除含雜污泥中的塊狀雜質;及熱解炭化裝置，設置有加料口，加料口與篩分裝置通過篩分物輸送管路相連通。
進一步地，篩分裝置包括：預篩分裝置，設置有含雜污泥入口和預篩分物出口，預篩分裝置的篩分孔徑為100～120mm;及均質篩分裝置，與預篩分物出口通過預篩分物輸送管路相連通，均質篩分裝置的篩分孔徑小于等于20mm。
進一步地，處理系統還包括壓濾裝置，壓濾裝置設置在篩分物輸送管路上。
進一步地，處理系統還包括干燥裝置，干燥裝置設置壓濾裝置與熱解炭化裝置之間的篩分物輸送管路上。
進一步地，處理系統還包括生物質燃燒裝置，生物質燃燒裝置包括第一煙氣輸送管路，且第一煙氣輸送管路與干燥裝置相連，用于使第一煙氣輸送管路對干燥裝置進行換熱。
進一步地，熱解炭化裝置包括第二煙氣輸送管路，且第二煙氣輸送管路與干燥裝置相連，用于使第二煙氣輸送管路對干燥裝置進行換熱。
進一步地，干燥裝置還設置有尾氣出口;處理系統還包括除塵裝置，除塵裝置設置有尾氣入口，尾氣出口與尾氣入口相連。
進一步地，除塵裝置設置有出灰口，出灰口與加料口相連通。
進一步地，除塵裝置還設置有排氣口，處理系統還包括順次相連的水洗裝置、堿洗裝置和第一除臭裝置，且水洗裝置與排氣口相連。
進一步地，處理系統還包括第二除臭裝置，第二除臭裝置與篩分裝置相連，用于對篩分裝置進行除臭。
應用本發明的技術方案，采用本申請?zhí)峁┑暮s污泥的處理系統，利用篩分裝置先將塊狀的雜質從含雜污泥中去除，得到篩分物。再將上述篩分物輸送至熱解炭化裝置中進行熱解炭化反應，這有利于提高炭化污泥的轉化效率以及含雜污泥的處理量。更重要的，由于上述炭化污泥通常具有多孔結構，可用作吸附材料等，因而上述處理系統的工藝流程短，具有無害化、減量化和資源化等優點。
