申請日2015.11.24

　　公開(公告)日2016.05.11

　　IPC分類號A01K63/04

　　摘要

　　本實用新型公開了一種能夠調控養殖水體溫度的魚類增殖放流站循環水處理系統。該魚類增殖放流站循環水處理系統，包括依次相連的回水管、過濾裝置、消毒裝置和給水管，還包括溫控裝置，所述過濾裝置通過溫控裝置與消毒裝置相連。與現有技術相比，該循環水處理系統中設有溫控裝置，并通過溫控裝置實現了對養殖水體溫度的調節控制，利于人工促進增殖放流對象的性腺發育。

　　權利要求書

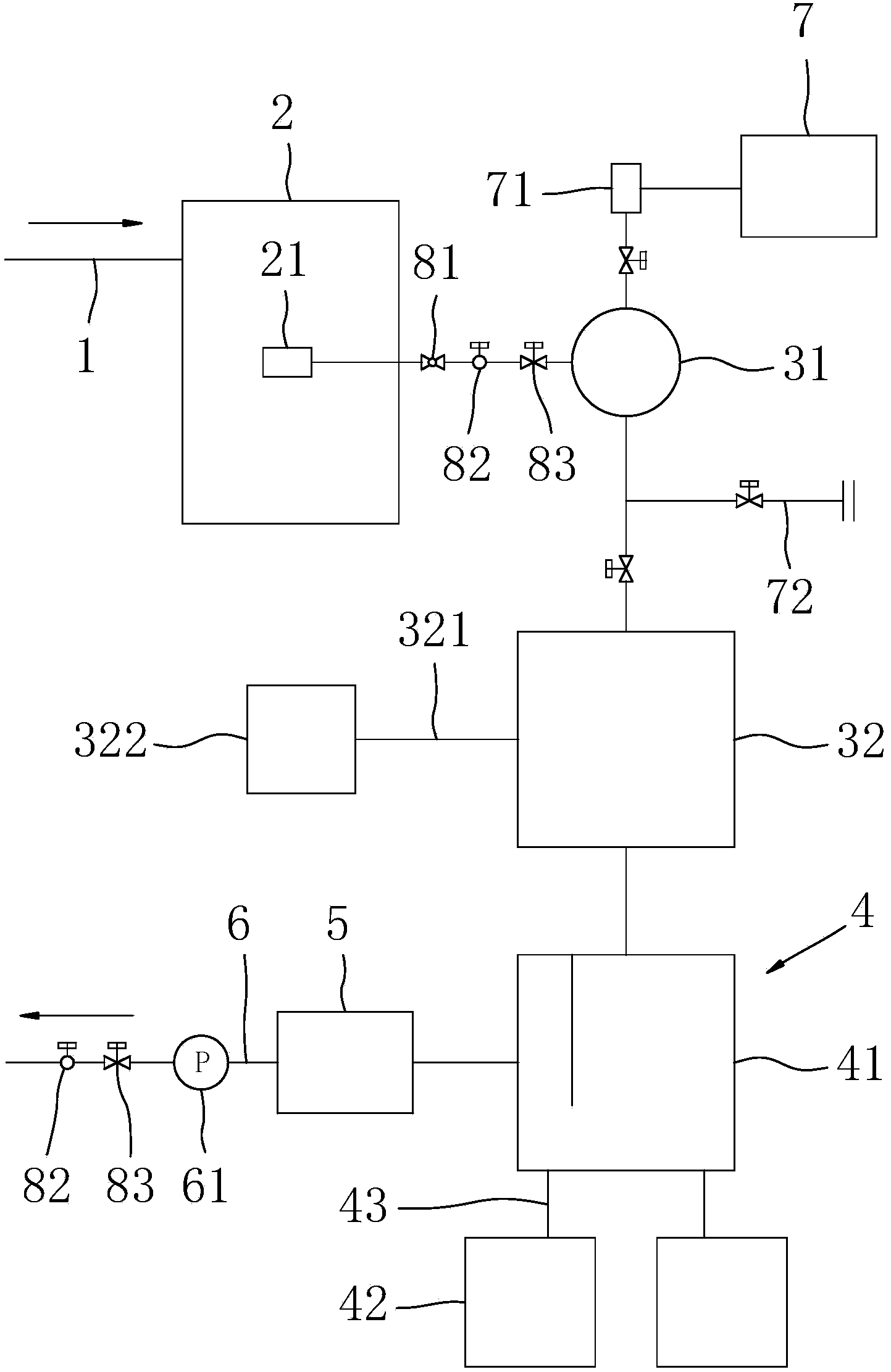

　　1.魚類增殖放流站循環水處理系統，包括依次相連的回水管(1)、過濾裝置、消毒裝置(5)和給水管(6)，其特征在于：還包括溫控裝置(4)，所述過濾裝置通過溫控裝置(4)與消毒裝置(5)相連;所述溫控裝置(4)包括保溫水箱(41)和用于加熱保溫水箱(41)內水體溫度的加熱裝置。

　　2.如權利要求1所述的魚類增殖放流站循環水處理系統，其特征在于：所述加熱裝置包括電鍋爐(42)和電熱水管(43)，所述電鍋爐(42)通過電熱水管(43)與保溫水箱(41)相連。

　　3.如權利要求1或2所述的魚類增殖放流站循環水處理系統，其特征在于：所述過濾裝置包括連接在一起的砂濾器(31)和濕式生物球(32)，所述回水管(1)與砂濾器(31)相連，所述濕式生物球(32)與溫控裝置(4)相連。

　　4.如權利要求3所述的魚類增殖放流站循環水處理系統，其特征在于：所述濕式生物球(32)上設有補齊管(321)，所述補齊管(321)的端部上設有風機(322)。

　　5.如權利要求4所述的魚類增殖放流站循環水處理系統，其特征在于：還包括集水池(2)，所述集水池(2)內設有潛水泵(21);所述回水管(1)與集水池(2)相連，集水池(2)通過潛水泵(21)與砂濾器(31)相連。

　　6.如權利要求5所述的魚類增殖放流站循環水處理系統，其特征在于：所述潛水泵(21)與砂濾器(31)之間的連接上依次設有手動調節閥門(81)、電磁流量計(82)和電磁閥(83)。

　　7.如權利要求3所述的魚類增殖放流站循環水處理系統，其特征在于：還包括與砂濾器(31)相連的蓄水池(7)，所述蓄水池(7)與砂濾器(31)之間的連接上設有反洗泵(71)，所述砂濾器(31)與濕式生物球(32)之間的連接上設有帶閥門的反沖洗水管(72)。

　　8.如權利要求1或2所述的魚類增殖放流站循環水處理系統，其特征在于：所述消毒裝置(5)為紫外線消毒裝置。

　　9.如權利要求1或2所述的魚類增殖放流站循環水處理系統，其特征在于：所述給水管(6)上設有給水泵(61)、電磁流量計(82)和電磁閥(83)。

　　說明書

　　魚類增殖放流站循環水處理系統

　　技術領域

　　本實用新型涉及一種水處理系統，尤其是一種魚類增殖放流站循環水處理系統。

　　背景技術

　　魚類的人工增殖放流是保護珍稀瀕危魚類種群，以及補充經濟型魚類資源的一種重要手段，也是補償水電開發造成魚類資源衰退的一種有效措施。在魚類增殖放流中，養殖水是承載親魚、魚苗、魚種的主要生境載體，所以養殖水體的質量是魚類增殖放流站建設成功與否的關鍵因素之一。

　　水質和水溫是兩個影響?zhàn)B殖水體質量的重要因素。現有的魚類增殖放流站循環水處理系統一般包括依次相連的回水管、過濾裝置、消毒裝置和給水管。該循環水處理系統通常與養殖池連接形成封閉式循環水養殖模式，主要作用是對養殖水體進行凈化和消毒，但是其不能夠調控養殖水體的溫度，不利于魚類的增殖放流。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種能夠調控養殖水體溫度的魚類增殖放流站循環水處理系統。

　　本實用新型解決其技術問題所采用的技術方案是：魚類增殖放流站循環水處理系統，包括依次相連的回水管、過濾裝置、消毒裝置和給水管，還包括溫控裝置，所述過濾裝置通過溫控裝置與消毒裝置相連。

　　進一步的是，所述溫控裝置包括保溫水箱和用于加熱保溫水箱內水體溫度的加熱裝置。

　　進一步的是，所述加熱裝置包括電鍋爐和電熱水管，所述電鍋爐通過電熱水管與保溫水箱相連。

　　進一步的是，所述過濾裝置包括連接在一起的砂濾器和濕式生物球，所述回水管與砂濾器相連，所述濕式生物球與溫控裝置相連。

　　進一步的是，所述濕式生物球上設有補齊管，所述補齊管的端部上設有風機。

　　進一步的是，該循環水處理系統還包括集水池，所述集水池內設有潛水泵;所述回水管與集水池相連，集水池通過潛水泵與砂濾器相連。

　　進一步的是，所述潛水泵與砂濾器之間的連接上依次設有手動調節閥門、電磁流量計和電磁閥。

　　進一步的是，該循環水處理系統還包括與砂濾器相連的蓄水池，所述蓄水池與砂濾器之間的連接上設有反洗泵，所述砂濾器與濕式生物球之間的連接上設有帶閥門的反沖洗水管。

　　進一步的是，所述消毒裝置為紫外線消毒裝置。

　　進一步的是，所述給水管上設有給水泵、電磁流量計和電磁閥。

　　本實用新型的有益效果是：與現有技術相比，該循環水處理系統中設有溫控裝置，并通過溫控裝置實現了對養殖水體溫度的調節控制，利于人工促進增殖放流對象的性腺發育。
