申請日2015.10.28

　　公開(公告)日2016.01.20

　　IPC分類號B60S3/04

　　摘要

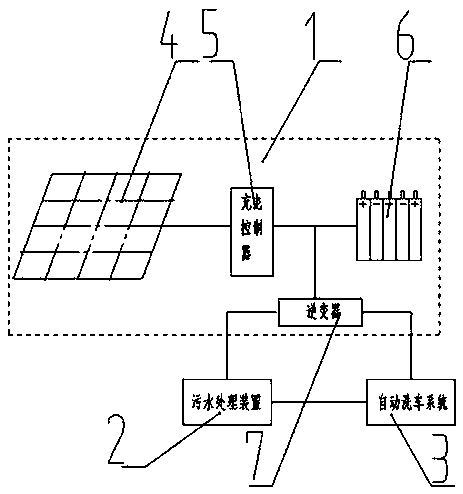

　　本發明公開了一種具有太陽能及污水循環處理功能的洗車系統，包括太陽能發電系統、污水處理系統和自動洗車系統，太陽能發電系統分別與污水處理系統和自動洗車系統連接供電，污水處理系統和自動洗車系統連接提供污水處理。整個洗車場利用太陽能發電給整套設備供電。其中水凈化設備提供干凈的水源，能將水源反復多次利用，極大的節約了水資源。通過雷達探頭控制使清洗裝置與車輛達到合理距離，并且有效防止清洗裝置對車輛產生碰撞，并且可以調整清洗裝置的清洗角度使車輛可以全方位被清洗。

　　摘要附圖



　　權利要求書

　　1.一種具有太陽能及污水循環處理功能的洗車系統，包括太陽能發電系統(1)、污水處理系統(2)和自動洗車系統(3)，其特征在于：所述的太陽能發電系統(1)分別與污水處理系統(2)和自動洗車系統(3)連接供電，所述的污水處理系統(2)和自動洗車系統(3)連接提供污水處理;

　　所述的太陽能發電系統(1)包括太陽能電池板(4)、充電控制器(5)、蓄電池(6)和逆變器(7)，所述的太陽能電池板(4)通過充電控制器(5)對蓄電池(6)進行充電，所述的逆變器(7)連接在蓄電池(6)與充電控制器(5)之間的電路上輸出交流;

　　所述的污水處理系統(2)包括原水池(8)、膜組件裝置(9)和凈水池(10)，所述原水池(8)內的污水經管道引入膜組件裝置(9)內，所述膜組件裝置(9)內經過濾后的凈化水經管道引入凈水池(10);

　　自動洗車系統(3)包括左右對稱設置的兩套洗車系統(11)，所述的洗車系統(11)包括行走導軌(12)、行走裝置(13)、伸縮臂裝置(14)和清洗裝置(15)，所述的清洗裝置(15)設置在伸縮臂裝置(14)頂端，所述的伸縮臂裝置(14)底端安裝在行走裝置(13)上，所述的行走裝置(13)安裝在行走導軌(12)上帶動伸縮臂裝置(14)和清洗裝置(15)前后移動;所述的清洗裝置(15)包括清洗架板(16)，所述的清洗架板(16)上設置有水噴頭(17)、清洗液噴頭(18)和雷達探頭(19)。

　　2.根據權利要求1所述的一種具有太陽能及污水循環處理功能的洗車系統，其特征在于：所述的伸縮臂裝置(14)與清洗裝置(15)鉸接，在伸縮臂裝置(14)與清洗裝置(14)之間傾斜設置有清洗裝置角度調整裝置(20)。

　　3.根據權利要求1或2所述的一種具有太陽能及污水循環處理功能的洗車系統，其特征在于：所述的行走導軌(2)包括上導軌(21)和下導軌(22)，所述的行走裝置(13)分別通過卡鎖結構與上導軌(21)和下導軌(22)配合安裝，所述下導軌(22)上設置有齒條(23)，在行走裝置(13)上設置有與齒條(23)相配合的行走電機裝置(24)。

　　4.根據權利要求1或2所述的一種具有太陽能及污水循環處理功能的洗車系統，其特征在于：所述清洗架板(16)的下部為直條狀，清洗架板(16)的上部弧狀結構。

　　5.根據權利要求1或2所述的一種具有太陽能及污水循環處理功能的洗車系統，其特征在于：所述伸縮臂裝置(14)采用液壓缸、電動推桿或氣動推桿結構。

　　6.根據權利要求1或2所述的一種節水型自動洗車裝置，其特征在于：所述水噴頭(17)連接有脈沖泵。

　　7.根據權利要求1所述的一種具有太陽能及污水循環處理功能的洗車系統，其特征在于：所述膜組件裝置(9)下部設有排污口(25)，所述的排污口(25)上設置有控制閥(26)。

　　8.根據權利要求7所述的一種具有太陽能及污水循環處理功能的洗車系統，其特征在于：所述原水池(10)與膜組件裝置(9)連接的管道上設置有抽水泵(27)。

　　說明書

　　一種具有太陽能及污水循環處理功能的洗車系統

　　技術領域

　　本發明涉及洗車領域，具體地，涉及一種具有太陽能及污水循環處理功能的洗車系統。

　　背景技術

　　隨著科技的進步和發展，越來越多的車輛走進人們的生活，車輛給人們帶來了出行的方便，但是車輛也給人們帶來了不便，比如清洗。

　　現有的車輛清洗的方式有兩種，一種是用戶在自己家清洗，比較費時和費力，第二種是去洗車房清洗，現有的洗車房一般都位于專業的場所設施中，離用戶的生活區和工作區較遠，并且洗車的費用比較貴，現有的洗車房均采用噴頭結合人工的形式對車輛進行沖洗，需要大量的水源和電能，并且清洗車輛后的水不能回收，造成了成本加大，浪費資源，并且現有的清洗房結構復雜，設施龐大，不能移動，在偏遠或者公共場所不能進行清洗。

　　綜上所述，本申請發明人在實現本申請實施例中發明技術方案的過程中，發現上述技術至少存在如下技術問題：

　　在現有技術中，由于現有的洗車房結構設計不合理，設施龐大無法移動，且沒有對清洗后的水進行回收利用，導致成本加大，浪費資源，需要大量的水源和電能，所以，現有的洗車房存在結構設計不合理，設施龐大無法移動，成本較大，浪費資源的技術問題。

　　發明內容

　　本發明所要解決的技術問題是提供一種整合洗車所需要的條件，利用光伏發電設備為洗車機及污水處理機供電。利用污水處理，反復利用水資源進行沖洗車輛，利用鋼結構房屋解決了洗車場及其設備對于場地房屋限制的具有太陽能及污水循環處理功能的洗車系統。

　　本發明解決上述問題所采用的技術方案是：一種具有太陽能及污水循環處理功能的洗車系統，包括太陽能發電系統、污水處理系統和自動洗車系統，所述的太陽能發電系統分別與污水處理系統和自動洗車系統連接供電，所述的污水處理系統和自動洗車系統連接提供污水處理。

　　所述的太陽能發電系統包括太陽能電池板、充電控制器、蓄電池和逆變器，所述的太陽能電池板通過充電控制器對蓄電池進行充電，所述的逆變器連接在蓄電池與充電控制器之間的電路上輸出交流;

　　所述的污水處理系統包括原水池、膜組件裝置和凈水池，所述原水池內的污水經管道引入膜組件裝置內，所述膜組件裝置內經過濾后的凈化水經管道引入凈水池;

　　自動洗車系統包括左右對稱設置的兩套洗車系統，所述的洗車系統包括行走導軌、行走裝置、伸縮臂裝置和清洗裝置，所述的清洗裝置設置在伸縮臂裝置頂端，所述的伸縮臂裝置底端安裝在行走裝置上，所述的行走裝置安裝在行走導軌上帶動伸縮臂裝置和清洗裝置前后移動;所述的清洗裝置包括清洗架板，所述的清洗架板上設置有水噴頭、清洗液噴頭和雷達探頭。

　　進一步的，所述的伸縮臂裝置與清洗裝置鉸接，在伸縮臂裝置與清洗裝置之間傾斜設置有清洗裝置角度調整裝置。

　　進一步的，所述的行走導軌包括上導軌和下導軌，所述的行走裝置分別通過卡鎖結構與上導軌和下導軌配合安裝，所述下導軌上設置有齒條，在行走裝置上設置有與齒條相配合的行走電機裝置。

　　進一步的，所述清洗架板的下部為直條狀，清洗架板的上部弧狀結構。

　　進一步的，所述伸縮臂裝置采用液壓缸、電動推桿或氣動推桿結構。

　　進一步的，所述水噴頭連接有脈沖泵。

　　進一步的，所述膜組件裝置下部設有排污口，所述的排污口上設置有控制閥。

　　進一步的，所述原水池與膜組件裝置連接的管道上設置有抽水泵。

　　綜上，本發明的有益效果是：整個洗車場利用太陽能發電給整套設備供電。其中水凈化設備提供干凈的水源，能將水源反復多次利用，極大的節約了水資源。

　　通過雷達探頭控制使清洗裝置與車輛達到合理距離，并且有效防止清洗裝置對車輛產生碰撞，并且可以調整清洗裝置的清洗角度使車輛可以全方位被清洗，洗車速度一般在2-3分鐘，水噴頭連接有脈沖泵可以提高沖洗效率，對不易去除的污漬也能有效清洗。
