申請日2015.10.28

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/00; C02F11/14; C02F11/02

　　摘要

　　本發明涉及一種污水 處理后污泥循環利用工藝，具體包括濃縮-絮凝處理-機械脫水-深度脫水-厭氧消化-沼氣的收集、凈化、純化-污泥熱干化-土地利用-建材利用-其他利用等步驟，實現了污泥的穩定化、減量化和無害化，并最終達到資源循環利用的效果。

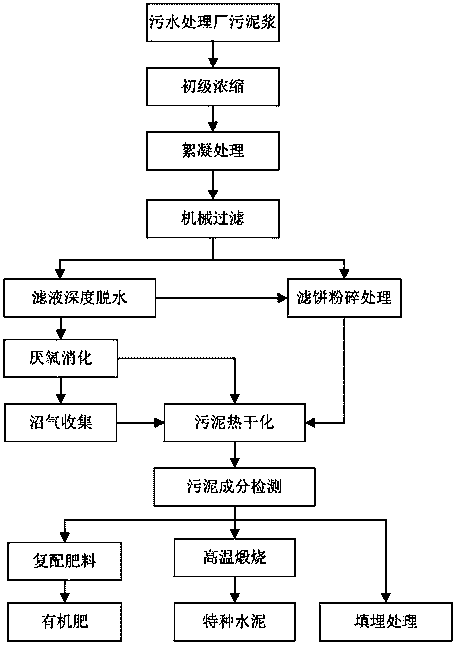

　　摘要附圖



　　權利要求書

　　1.一種污水處理后污泥循環利用工藝，具體包括如下步驟：

　　(1)濃縮：將來自污水處理廠的污泥漿，使用離心濃縮法使污泥含水量由 99.2%～99.5%降至94%～96%;

　　(2)絮凝處理：加入硅藻土、微生物絮凝劑和生石灰制成改性硅藻土，改性硅藻土放入污泥漿中，吸附污泥中的重金屬，控制污泥含水率達到60%以下;

　　(3)機械脫水：將處理后的污泥漿攪拌均勻后使用機械脫水，使污泥水分通過過濾網，加壓過濾，固體顆粒被截留在介質上，形成濾餅，收集濾液并置于耐溫反應釜中;

　　(4)深度脫水：加入TS蛋白酶和EDTA-2Na鹽，在100-120℃下，對污泥的細胞和膠體結構進行破壞，降低污泥的水分結合容量和壓縮性，進行深度脫水，使污泥含水率達到30%以下;

　　(5)厭氧消化：對污泥進行熱水解與閃蒸處理，使污泥中的胞外聚合物和大分子有機物再次發生水解、再次破解污泥中微生物的細胞壁。

　　(6)沼氣的收集、凈化、純化：將厭氧消化產生的沼氣收集起來，經過脫硫提純處理后，制成甲烷濃度達90%以上的天然氣。

　　(7)污泥熱干化：采用流化床干化工藝，利用純化后的沼氣熱源，間接加熱流化床，利用高溫再次清除污泥中的病原體、寄生蟲卵污泥，并混入濾餅粉碎后粉末，使污泥全干化或半干化，最終產品的污泥顆粒分布較均勻;

　　(8)土地利用：將無害化和穩定化處理后的污泥及污泥產品，復配加入適量營養元素，以有機肥、基質、腐殖土、營養土等形式用于農業、林業、園林綠化和土壤改良等方面，使污泥中的有機質及氮磷等營養資源得以充分利用，同時污泥也可得以有效處置;

　　(9)建材利用：對于達不到土地利用標準的剩余污泥，投入污泥重量30%以內的生石灰，與污泥均勻摻混，經石灰穩定后的污泥，高溫焚燒，鈍化固化重金屬離子，得到熟料。達到國家建材標準的，磨細后即為“水泥”;

　　(10)其他利用：經檢測達不到標準的重度污染的粉料進行焚燒處理，對危險廢物的灰渣和飛灰，應納入危險固體廢棄物管理，予以填埋。

　　2.根據權利要求1所述的工藝，其特征在于：所述的步驟(2)絮凝處理步驟中，硅藻土與微生物絮凝劑MBF的復配質量比為5:1～40:1，再投入生石灰，調配成含質量百分比25～35%的碳酸鈣改性硅藻土，將復配好的改性硅藻土以每立方米污泥投放10-50kg的比例，放入污泥漿中，吸附污泥中的重金屬，控制污泥含水率達到60%以下。

　　3.根據權利要求1所述的工藝，其特征在于：所述步驟(4)中，加入25mg/g 的TS蛋白酶、0.2g/g的EDTA-2Na鹽在100-120℃下。

　　4.根據權利要求1所述的工藝，其特征在于：所述步驟(5)，在155℃～170℃， 6bar壓力下對污泥進行熱水解與閃蒸處理。

　　5.根據權利要求1所述的工藝，其特征在于：所述步驟(7)具體工藝為利用純化后的沼氣熱源，間接加熱，溫度為180℃～220℃，利用高溫再次清除污泥中的病原體、寄生蟲卵污泥，并混入濾餅粉碎后粉末，使污泥全干化或半干化，最終產品的污泥顆粒分布較均勻，直徑1～5mm。

　　說明書

　　一種污水處理后污泥循環利用技術

　　技術領域

　　本發明涉及一種污水綜合處理技術，尤其涉及一種污水處理后污泥循環利用技術。

　　背景技術

　　據統計，我國目前城市污水處理廠每年排放大約30萬噸干污泥,并以約10%的速度增長。污泥的成分很復雜，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體，除含大量的水分外還有難降解的有機物、重金屬、鹽類及病原微生物和寄生蟲、卵等。污泥如不進行有效處置有可能會帶來以下幾方面危害：病原體污染、過量鹽份污染、過量的氮磷污染、有機高聚物污染和重金屬污染。這些污染最終會影響水體與土壤，傷害植物根系，易在作物和動物以及人體中積累毒性，污染環境等。由此可見污泥問題已成為當前影響城市發展的一大環境問題，妥善地處理與處置污泥顯得尤為必要。

　　國務院發布的“水十條”提出，現有污泥處理設施應于2017年底前基本完成達標改造，地級及以上城市污泥無害化處理處置率應于2020年年底前達到90%以上。這從政策角度勒緊了污泥處理的韁繩。

　　本發明通過研究一種污水處理后污泥循環利用技術，實現了污泥的穩定化、減量化和無害化，并最終達到資源循環利用的效果。

　　發明內容

　　本發明涉及一種污水處理后污泥循環利用技術，具體包括如下步驟：

　　(1)濃縮：將來自污水處理廠的污泥漿，使用離心濃縮法使污泥含水量由 99.2%～99.5%降至94%～96%;

　　(2)絮凝處理：加入硅藻土和微生物絮凝劑(MBF)，硅藻土與MBF的復配質量比為5:1～40:1，再投入生石灰，調配成含質量百分比25～35%的碳酸鈣改性硅藻土，將復配好的改性硅藻土以每立方米污泥投放10-50kg的比例，放入污泥漿中，吸附污泥中的重金屬，控制污泥含水率達到60%以下;

　　(3)機械脫水：將處理后的污泥漿攪拌均勻后使用機械脫水，使污泥水分通過過濾網，加壓過濾，固體顆粒被截留在介質上，形成濾餅，收集濾液并置于耐溫反應釜中;

　　(4)深度脫水：加入25mg/g的TS蛋白酶、0.2g/g的EDTA-2Na鹽在100-120℃ 下，對污泥的細胞和膠體結構進行破壞，降低污泥的水分結合容量和壓縮性，進行深度脫水，使污泥含水率達到30%以下;

　　(5)厭氧消化：在155℃～170℃，6bar壓力下對污泥進行熱水解與閃蒸處理，使污泥中的胞外聚合物和大分子有機物再次發生水解、再次破解污泥中微生物的細胞壁，強化物料的可生化性能，改善物料的流動性，提高污泥厭氧消化池的容積利用率、厭氧消化的有機物降解率和沼氣產量，同時達到污泥減量化、穩定化、無害化的效果。

　　(6)沼氣的收集、凈化、純化：將厭氧消化產生的沼氣收集起來，經過脫硫提純處理后，制成甲烷濃度達90%以上的天然氣。

　　(7)污泥熱干化：采用流化床干化工藝，利用純化后的沼氣熱源，間接加熱，溫度為180℃～220℃，利用高溫再次清除污泥中的病原體、寄生蟲卵污泥，并混入濾餅粉碎后粉末，使污泥全干化或半干化，最終產品的污泥顆粒分布較均勻，直徑1～5mm;

　　(8)土地利用：將無害化和穩定化處理后的污泥及污泥產品，復配加入適量營養元素，以有機肥、基質、腐殖土、營養土等形式用于農業、林業、園林綠化和土壤改良等方面，使污泥中的有機質及氮磷等營養資源得以充分利用，同時污泥也可得以有效處置;

　　(9)建材利用：對于達不到土地利用標準的剩余污泥，投入污泥重量30%以內的生石灰，與污泥均勻摻混，經石灰穩定后的污泥，高溫焚燒，鈍化固化重金屬離子，得到熟料。達到國家建材標準的，磨細后即為“水泥”。

　　(10)其他利用：經檢測達不到標準的重度污染的粉料進行焚燒處理，對危險廢物的灰渣和飛灰，應納入危險固體廢棄物管理，予以填埋。

　　本發明的有益效果：

　　本發明研究了一種污水處理后污泥循環利用技術，實現了污泥的穩定化、減量化和無害化，并最終達到資源循環利用的效果;而且本發明的污泥循環利用技術污泥處置成本低，經濟效益好，不會產生二次污染。
