申請日2017.11.02

　　公開(公告)日2018.01.26

　　IPC分類號C02F1/32; C02F101/38

　　摘要

　　本發明公開了一種污水處理過程中的亞硝基二甲胺降解工藝及其設備，其包括有如下工藝步驟：1)將含有亞硝基二甲胺的廢水導入至光降解反應器之中，并對于光降解反應器進行抽真空處理;2)開啟光降解反應器中的紫外光源，使得含有亞硝基二甲胺的廢水在真空環境下受到紫外線的照射，以完成亞硝基二甲胺的降解處理。采用上述技術方案的污水處理過程中的亞硝基二甲胺降解工藝及其設備，其可在使得亞硝基二甲胺在真空環境下進行降解處理，進而使得亞硝基二甲胺的降解不受環境pH值以及溫度的影響，以使其降解效果以及穩定性均得以提升。

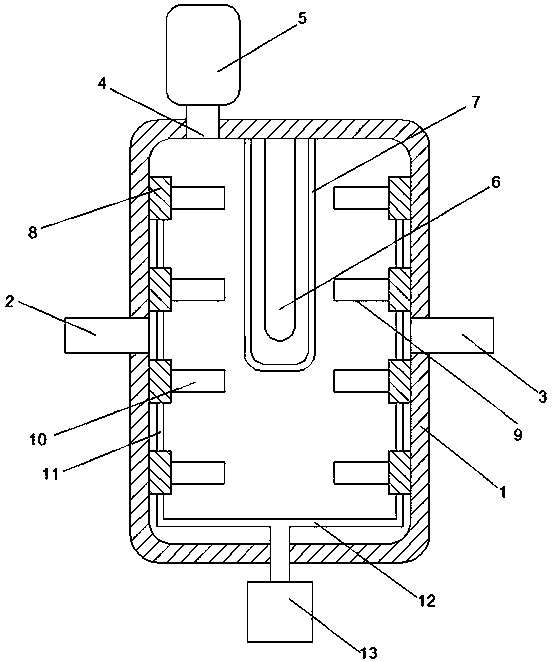

　　摘要附圖



　　權利要求書

　　1.一種污水處理過程中的亞硝基二甲胺降解工藝，其特征在于，所述污水處理過程中的亞硝基二甲胺降解工藝包括有如下工藝步驟：

　　1)將含有亞硝基二甲胺的廢水導入至光降解反應器之中，并對于光降解反應器進行抽真空處理;

　　2)開啟光降解反應器中的紫外光源，使得含有亞硝基二甲胺的廢水在真空環境下受到紫外線的照射，以完成亞硝基二甲胺的降解處理。

　　2.一種污水處理過程中的亞硝基二甲胺降解設備，其包括有光降解反應器;其特征在于，所述光降解反應器包括有反應殼體，反應殼體之上設置有進液端口、出液端口與抽氣端口，抽氣端口連接有抽真空裝置，反應殼體內部設置有紫外光源;所述紫外光源包括有紫外燈管，其在反應殼體的軸向上進行延伸，紫外燈管外側設置有隔離燈罩，其采用玻璃材質構成;所述反應殼體的內壁之上設置有多個攪拌環體，多個攪拌環體沿反應殼體的軸向均勻分布;每一個攪拌環體的內側均設置有多個攪拌葉片，每一個攪拌葉片的端面之上分別設置有平面鏡。

　　3.按照權利要求2所述的污水處理過程中的亞硝基二甲胺降解設備，其特征在于，多個攪拌環體之間通過連接桿件進行彼此連接，反應殼體外部設置有攪拌電機，多個攪拌環體通過采用“L”形結構的傳動軸連接至攪拌電機之上。

　　4.按照權利要求3所述的污水處理過程中的亞硝基二甲胺降解設備，其特征在于，所述攪拌葉片包括連接至攪拌環體內壁之上的第一部分，以及經由第一部分端部朝向紫外光源延伸的第二部分，攪拌葉片的第一部分與第二部分分別采用彼此彎曲方向相反的弧形結構。

　　5.按照權利要求4所述的污水處理過程中的亞硝基二甲胺降解設備，其特征在于，每一個攪拌葉片的寬度均在第一部分向第二部分的延伸方向上逐漸減小。

　　6.按照權利要求2至4任意一項所述的污水處理過程中的亞硝基二甲胺降解設備，其特征在于，每一個攪拌葉片的側端面均相對于豎直方向進行傾斜延伸。

　　說明書

　　污水處理過程中的亞硝基二甲胺降解工藝及其設備

　　技術領域

　　本發明涉及污水處理領域，尤其是一種污水處理過程中的亞硝基二甲胺降解工藝及其設備。

　　背景技術

　　亞硝基二甲胺作為強致癌物在污水處理過程中需對其進行有效的降解處理;現有的亞硝基二甲胺往往采用紫外光照射的方式進行降解;然而，亞硝基二甲胺的降解處理需具備嚴格的環境溫度以及環境pH值，故其在進行實際處理過程中的降解效率及效果并不理想。

　　發明內容

　　本發明要解決的技術問題是提供一種污水處理過程中的亞硝基二甲胺降解工藝及其設備

　　為解決上述技術問題，本發明涉及一種污水處理過程中的亞硝基二甲胺降解工藝，其特征在于，所述污水處理過程中的亞硝基二甲胺降解工藝包括有如下工藝步驟：

　　1)將含有亞硝基二甲胺的廢水導入至光降解反應器之中，并對于光降解反應器進行抽真空處理;

　　2)開啟光降解反應器中的紫外光源，使得含有亞硝基二甲胺的廢水在真空環境下受到紫外線的照射，以完成亞硝基二甲胺的降解處理。

　　上述污水處理過程中的亞硝基二甲胺降解工藝過程中，本申請?zhí)峁┮环N污水處理過程中的亞硝基二甲胺降解設備，其包括有光降解反應器;所述光降解反應器包括有反應殼體，反應殼體之上設置有進液端口、出液端口與抽氣端口，抽氣端口連接有抽真空裝置，反應殼體內部設置有紫外光源;所述紫外光源包括有紫外燈管，其在反應殼體的軸向上進行延伸，紫外燈管外側設置有隔離燈罩，其采用玻璃材質構成;所述反應殼體的內壁之上設置有多個攪拌環體，多個攪拌環體沿反應殼體的軸向均勻分布;每一個攪拌環體的內側均設置有多個攪拌葉片，每一個攪拌葉片的端面之上分別設置有平面鏡。

　　作為本發明的一種改進，多個攪拌環體之間通過連接桿件進行彼此連接，反應殼體外部設置有攪拌電機，多個攪拌環體通過采用“L”形結構的傳動軸連接至攪拌電機之上。采用上述技術方案，其可使得多個攪拌環體之間得以同步驅動處理，進而使其攪拌效果與攪拌均度得以改善。

　　作為本發明的一種改進，所述攪拌葉片包括連接至攪拌環體內壁之上的第一部分，以及經由第一部分端部朝向紫外光源延伸的第二部分，攪拌葉片的第一部分與第二部分分別采用彼此彎曲方向相反的弧形結構。采用上述技術方案，其可通過攪拌葉片的結構設置以使得其相對于紫外光源形成不同角度的曲面端面，以使得攪拌葉片端面之上的平面鏡對于紫外光進行反射時可形成對于反應殼體內部各個區域的反射處理，致使反射殼體內亞硝基二甲胺的照射均度得以進一步的改善。

　　作為本發明的一種改進，每一個攪拌葉片的寬度均在第一部分向第二部分的延伸方向上逐漸減小。采用上述技術方案，其可使得攪拌葉片之上的平面鏡在反應殼體徑向上的照射均度得以進一步的改善。

　　作為本發明的一種改進，每一個攪拌葉片的側端面均相對于豎直方向進行傾斜延伸。采用上述技術方案，其可使得攪拌葉片對于反應殼體軸向上的照射均度得以進一步的改善。

　　采用上述技術方案的污水處理過程中的亞硝基二甲胺降解工藝及其設備，其可在使得亞硝基二甲胺在真空環境下進行降解處理，進而使得亞硝基二甲胺的降解不受環境pH值以及溫度的影響，以使其降解效果以及穩定性均得以提升。與此同時，上述亞硝基二甲胺設備可通過設置在反應殼體內的攪拌環體以及攪拌葉片相對于反應殼體內的亞硝基二甲胺進行攪拌處理，致使其降解效率得以改善;而設置在攪拌葉片之上的平面鏡可對于紫外光源產生的紫外光進行反射處理，以使得紫外光在反應殼體內的照射均度達到最佳，進而使得亞硝基二甲胺的整體光照降解效果得以顯著提升。
