申請日2015.11.11

　　公開(公告)日2016.03.30

　　IPC分類號G05B19/05

　　摘要

　　本實用新型提供一種進水口污水采樣檢測智能控制系統，COD在線儀、氨氮在線儀、污水流量計、采樣器、現場自動控制柜、中控室遠程控制主機，所述COD在線儀、氨氮在線儀與所述污水流量計、采樣器連接，所述污水流量計、采樣器位于污水進水口連接，所述污水進水口的管道上設有閥門和水泵，所述現場自動控制柜與所述COD在線儀、氨氮在線儀連接，所述中控室遠程控制主機與所述現場自動控制柜連接，所述現場自動控制柜用于負責采集現場在線儀器的實時數據、閥門以及水泵狀態，并根據控制要求下達控制命令;所述中控室遠程控制主機，用于負責采集現場自動控制柜發出的信號，存儲數據以及控制現場在線儀器。

　　權利要求書

　　1.一種進水口污水采樣檢測智能控制系統，其特征在于：COD在線儀、氨氮在線儀、污水流量計、采樣器、現場自動控制柜、中控室遠程控制主機，所述COD在線儀、氨氮在線儀與所述污水流量計、采樣器連接，所述污水流量計、采樣器位于污水進水口連接，所述污水進水口的管道上設有閥門和水泵，所述閥門和水泵與所述現場自動控制柜連接，所述現場自動控制柜與所述COD在線儀、氨氮在線儀連接，所述中控室遠程控制主機與所述現場自動控制柜連接，所述現場自動控制柜用于負責采集現場在線儀器的實時數據、閥門以及水泵狀態，并根據控制要求下達控制命令;所述中控室遠程控制主機，用于負責采集現場自動控制柜發出的信號，存儲數據以及控制現場在線儀器。

　　2.根據權利要求1所述的一種進水口污水采樣檢測智能控制系統，其特征在于：所述現場自動控制柜包括閥門控制柜和采樣水泵控制柜，所述閥門控制柜和采樣水泵控制柜的PLC均采用西門子200系列，所述閥門控制柜和采樣水泵控制柜的PLC均通過DP通訊接口與所述中控室遠程控制系統連接。

　　3.根據權利要求2所述的一種進水口污水采樣檢測智能控制系統，其特征在于：所述閥門控制柜和采樣水泵控制柜的主機均采用嵌入式主機，所述嵌入式主機通過RS232與所述COD在線儀、氨氮在線儀互相交換數據。

　　4.根據權利要求2所述的一種進水口污水采樣檢測智能控制系統，其特征在于：所述閥門控制柜的柜體上設有操作旋鈕、開閥指示燈以及關閥指示燈，所述操作旋鈕包括本地旋鈕、停止旋鈕、遠程旋鈕，可以實現本地操作和遠程操作。

　　5.根據權利要求2所述的一種進水口污水采樣檢測智能控制系統，其特征在于：所述采樣水泵控制柜的柜體上設有水泵指示燈、手動旋鈕、自動旋鈕及停止旋鈕，所述采樣水泵控制柜的PLC采用西門子200系列，當旋鈕打在自動時，根據COD或氨氮在線儀器是否作樣來控制水泵啟動。

　　6.根據權利要求1至5任意一權利要求所述的一種進水口污水采樣檢測智能控制系統，其特征在于：所述中控室遠程控制主機采用INTOUCH組態軟件。

　　說明書

　　一種進水口污水采樣檢測智能控制系統

　　技術領域

　　本實用新型涉及一種進水口污水采樣檢測智能控制系統。

　　背景技術

　　隨著國家對環保力度的投入與日俱增，污水廠進水口安裝采樣器、COD、氨氮在線儀也與日劇增，由于技術等因素，對于進水口儀器的控制采樣都是周期性設定或手動作樣，如遇到接管企業間歇性排水則儀器無法采到水樣;另外，如遇到在線儀超標，不能自動地關閉閥門，并及時采集水樣留底保存。

　　實用新型內容

　　鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種進水口污水采樣檢測智能控制系統，能根據流量計來控制在線儀表數據，并能根據水質在線儀實時監控的數據自動地開閉/切斷閥門，并自動地采水樣留底保存，實現智能監控。

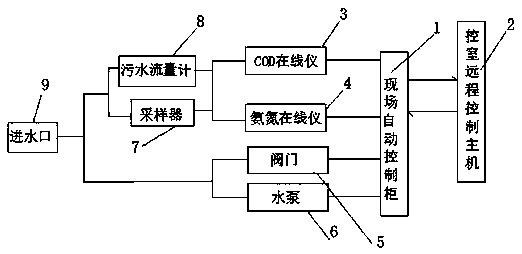

　　為實現上述目的及其他相關目的，本實用新型提供一種進水口污水采樣檢測智能控制系統，包括：COD在線儀、氨氮在線儀、污水流量計、采樣器、現場自動控制柜、中控室遠程控制主機，所述COD在線儀、氨氮在線儀與所述污水流量計、采樣器連接，所述污水流量計、采樣器位于污水進水口連接，所述污水進水口的管道上設有閥門和水泵，所述閥門和水泵與所述現場自動控制柜連接，所述現場自動控制柜與所述COD在線儀、氨氮在線儀連接，所述中控室遠程控制主機與所述現場自動控制柜連接，所述現場自動控制柜用于負責采集現場在線儀器的實時數據、閥門以及水泵狀態，并根據控制要求下達控制命令;所述中控室遠程控制主機，用于負責采集現場自動控制柜發出的信號，存儲數據以及控制現場在線儀器。

　　優選地，所述現場自動控制柜包括閥門控制柜和采樣水泵控制柜，所述閥門控制柜和采樣水泵控制柜的PLC均采用西門子200系列，所述閥門控制柜和采樣水泵控制柜的PLC均通過DP通訊接口與所述中控室遠程控制主機連接。

　　優選地，所述閥門控制柜和采樣水泵控制柜的主機均采用嵌入式主機，所述嵌入式主機通過RS232與所述COD在線儀、氨氮在線儀互相交換數據。

　　優選地，所述閥門控制柜的柜體上設有操作旋鈕、開閥指示燈以及關閥指示燈，所述操作旋鈕包括本地旋鈕、停止旋鈕、遠程旋鈕，可以實現本地操作和遠程操作，當打開遠程旋鈕時，可以在中控室進行遠程點動控制以及根據在線儀數據自動進行閥門控制。閥門控制柜的柜體上的開閥指示燈和關閥指示燈，可以直觀地看到閥門當前的狀態。

　　優選地，所述采樣水泵控制柜的柜體上設有水泵指示燈、手動旋鈕、自動旋鈕及停止旋鈕，當旋鈕打在自動時，根據COD或氨氮在線儀器是否作樣來控制水泵啟動。所述采樣水泵控制柜的PLC采用西門子200系列。西門子200系列穩定性高，編程語言采用梯形圖語言，可讀性以及可維護性高。

　　優選地，所述中控室遠程控制主機采用INTOUCH組態軟件。通過INTOUCH腳本編程，實現COD、氨氮在線儀按照一定的周期同時判斷有流量的情況下作樣，并啟動采樣器采水。所有這些進水口數據存儲在中控報表中，可供歷史數據查詢。

　　如上所述，本實用新型的一種進水口污水采樣檢測智能控制系統，具有以下有益效果：通過對應進水口的流量、采樣周期來控制在線儀的作樣以及根據在線儀監測出來的數據控制閥門開閉。通過PLC、上位機控制系統實現對進水口儀表的智能化控制，根據流量計來控制在線儀表作樣，在線儀數據高出設定值時，可自動地切斷閥門，并自動地采水樣留底保存。
