申請日2015.10.28

　　公開(公告)日2016.01.27

　　IPC分類號E03D1/00; E03D5/00; E03B1/04

　　摘要

　　一種坐便器廢水利用自動供水裝置的制作方法，包括全自動控制系統裝置，還具有坐便器自動供水水箱裝置：其封閉容器的上蓋中心孔上設置有水位探測棒、探測棒外側設置有水位刻度，探測棒的下端設置有廢水供水管和水位探測頭，探測棒的下部設置有排水閥、左側設置有出水閥密封蓋、左側上部設置有沖水開關、沖水可調支架，支架下部設置有進水閥，容器底部左側設置有自來水進水口，容器底部設置有出水口;所述常開電磁閥控制裝置的出水口與自動供水水箱裝置的進水口連通，潛水泵裝置的出水口與自動供水水箱裝置的進水口連通，自動供水水箱裝置的出水口與坐便器裝置的進水口連通。

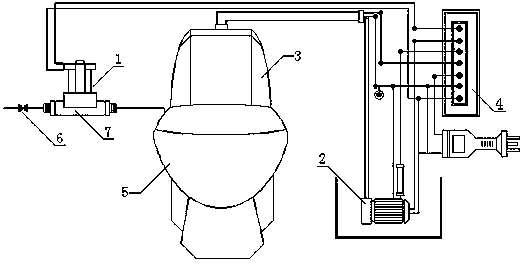

　　摘要附圖



　　權利要求書

　　1.一種坐便器廢水利用自動供水裝置的制作方法，包括全自動控制系統裝置，其特征在于，還具有坐便器自動供水水箱裝置(3)：其封閉容器上蓋中心設置有一圓形孔，孔上設置有水位探測棒(10)、探測棒外側設置有水位刻度(12)，探測棒的下端設置有廢水供水管(3c2)、水位探測頭(11)，探測棒的下部設置有排水閥(13)、左側設置有出水閥密封蓋(14)、左側上部設置有沖水開關(15)、沖水可調支架(16)，支架下部設置有進水閥(17)，容器底部左側設置有自來水進水口(3c1)，容器底部設置有出水口(3d);所述常開電磁閥控制裝置(1)的出水口與自動供水水箱裝置(3)的進水口(3c1)連通，潛水泵裝置(2)的出水口與自動供水水箱裝置(3)的進水口連通，自動供水水箱裝置(3)的出水口與坐便器裝置的進水口連通。

　　2.根據權利要求1所述的自動供水裝置，其特征在于，所述全自動控制系統裝置(4)：其控制系統中設置有電源變壓器(12)，半波整流(13)，濾波電介電容(14)，三端穩壓(15)，濾波電介電容(16)，偏直電阻(17)，三極管(18)，偏直電阻(19)，廢水池水位探測頭(20)，三極管(21)，繼電器(22)，偏直電阻(23)，水箱水位探測頭(24)，電阻(25)，電介電容(26)，三極管(27)，繼電器(28)，電源插頭(29)，電源接地插頭(30)，電源插頭(31)，水位探測點連接頭(32)，廢水池水位探測頭連接頭(33)，潛水泵連接輸出端(34)，進水電磁閥輸出端(35)，觸點(36)，觸點(37)，電磁閥(38)，潛水泵(39);所述電源火線與外接電源插座火線連接，電源零線與常開電磁閥和潛水泵公共端零線連接，并與外接電源插座零線連接，電源輸出端與常開電磁閥連接，并與潛水泵連接，直流電源的負極與探測棒連接，探測棒的輸入端與三極管的基極連接。

　　3.根據權利要求2所述的自動供水裝置，其特征在于，所述坐便器自動供水水箱裝置(3)的容器由箱體和上蓋卡扣連接而成。

　　4.根據權利要求2所述的自動供水裝置，其特征在于，還具有一微型外殼，外殼上設置有電源線插口及開關;所述全自動控制系統裝置置于該外殼之中。

　　說明書

　　一種坐便器廢水利用自動供水裝置的制作方法

　　技術領域

　　本發明涉及廢水利用設備，特別是供城鄉家庭使用的廢水利用自動供水裝置的制造領域。

　　背景技術

　　水已經成為我國21世紀的熱點問題、水是人類的保貴資源，它既是一種特殊的，不可替換的資源，又是一種可重復使用，可再生的資源，水又有其經濟和社會屬性，不僅工業農業的發展要靠水，水更是城市發展，人民生活的生命線。

　　一滴水，微不足道，但是不停地滴起來，數量就很可觀了，所以，節約用水要從點滴做起，長期以來，人們普遍認為水是“取之不盡、用之不竭”的，不知愛惜而浪費揮霍，當知道我國水資源人均量并不豐富，地區分布并不均勻，再加上我國工業化的不斷推進，無論是發達國家還是貧困地區，水資源的日益污染，節水問題屢屢觸動人們脆弱的神經，并逐漸成為全球性的挑戰，使水資源更加緊缺，自來水其實也來之不易，節水要從愛惜水做起，牢固地樹立“節約水光榮，浪費水可恥”的信念，才能時時處處注意節水。節約用水的根本目的是提高城市的合理用水水平，減少新水的取用和不必要的排放，提高人民群眾生活用水的質量，切實保護我們賴以生存的水資源環境，使廣大用水戶認識理解節水工作的真正意義是一項重大的社會工程，它體現的是社會效益和單位(個人)的經濟效益。首先是宏觀節約水資源，減輕供水及污水廢水處理基礎設施的負擔，為城市的硬件載體留下可持續發展的空間。

　　現市面上公知的許多抽水馬桶產品，在設計和構造上相對簡單，技術含量較為低下，存在一定的缺陷，尤其是對節能減排以及廢水利用存在一定的局限，成了該類產品的一個技術瓶頸和障礙，其產品主要是基于對城市自來水的節能、達到減少用量的目的而設計的，不能解決城鄉家庭以及公共場所廢水有效利用再生成為節水的目的。如：中國專利文獻公開了一種“抽水馬桶的節水裝置”(CN00216413.2)以及“節水馬桶”(CN96248815.1),二者均以自來水為水源。

　　發明內容

　　本發明的目的是提供一種坐便器廢水利用自動供水裝置的制作方法，以解決城鄉家庭以及公共場所達到廢水有效利用再生成為節能減排的問題。本發明的目的由以下技術方案實現：一種坐便器廢水利用自動供水裝置的制作方法，包括全自動控制系統裝置，其特征在于，還具有坐便器自動供水水箱裝置：其封閉容器上蓋中心點設置有一圓形孔，孔上設置有水位探測棒，探測棒的下端設置有廢水供水管、水位探測頭，探測棒的下部設置有排水閥、左側設置有進水閥、左側上部設置有外置沖水開關，容器底部左側設置有自來水進水口，容器底部設置有出水口;所述常開電磁閥控制裝置的出水口與自動供水水箱裝置的進水口連通，潛水泵裝置的出水口與自動供水水箱裝置的進水口連通，自動供水水箱裝置的出水口與坐便器裝置的進水口連通。

　　全自動控制系統裝置：其裝置中設置有電源變壓器，半波整流，濾波電介電容，三端穩壓，濾波電介電容，偏直電阻，三極管，偏直電阻，廢水池水位探測頭，三極管，繼電器，偏直電阻，水箱水位探測頭，電阻，電介電容，三極管，繼電器，電源插頭，電源接地插頭，電源插頭，水位探測點連接頭，廢水池水位探測頭連接頭，潛水泵連接輸出端，進水電磁閥輸出端，觸點，觸點，電磁閥，潛水泵;所述電源火線與外接電源插座火線連接;電源零線與常開電磁閥和潛水泵公共端零線連接，并與外接電源插座零線連接;電源輸出端與常開電磁閥連接，并與潛水泵連接;直流電源的負極與探測棒連接，探測棒的輸入端與三極管的基極連接。

　　上述設計中，本發明采用供水水箱裝置和坐便器自動控制供水裝置，以針對城鄉家庭及公共場所衛生間使用自來水或廢水沖廁處理的不同需要。如對城鄉家庭及公共場所人員便后需沖廁的來說，本發明首先對其進行廢水沖廁處理，如廢水不足，本發明將自動切換成自來水沖廁處理。

　　與現有技術(在現有自來水沖廁馬桶水箱以及手動調節水流量大小的基礎上)相比，本發明針對城鄉衛生間坐便器水箱增加了一段全自動控制系統、水箱水位探測頭、廢水池水位探測頭、常開電磁閥、微型潛水泵以及坐便器水箱等處理步驟。本發明中，全自動控制系統能有效帶動所屬潛水泵和各水位探測頭以及常開電磁閥正常工作;水箱水位探測頭、廢水池水位探測頭能有效控制排水水量和蓄水量，當蓄水水位上升到額定水位時，供水泵將會暫時停止工作，待水位下降后控制系統裝置即自行啟動、恢復到額定水位，從而達到節能減排的目的;潛水泵在自動控制系統的指令下有效抽出廢水供坐便器水箱使用;坐便器水箱能有效蓄水、放水、以及水箱水位探測頭的置入和可上下調動。

　　本發明具有如下特點：1、能有效帶動所屬潛水泵和各水位探測頭以及電磁閥正常工作。2、可有效控制排水水量和蓄水量，當蓄水水位上升到額定水位時，供水泵將會暫時停止工作，待水位下降后控制系統裝置即自行啟動、恢復到額定水位，從而達到節能減排的目的。3、在自動控制系統的指令下，能有效抽出廢水供坐便器水箱使用。4、能有效蓄水、放水、以及水箱水位探測頭的置入和可上下調動。

　　本發明經濟適用，節能效果好，特別適合城鄉家庭及公共衛生間使用，可每個坐便器位安裝一套。
