申請日2015.10.28
公開(公告)日2016.02.24
IPC分類號C02F1/48
摘要
本發明公開了一種利用靜電吸附凈化高鹽廢水的方法，包括如下步驟：提供水處理裝置，其包括容器和設置于容器內的多個電極，多個電極交錯設置于容器第一側和第二側上，第一側和第二側相對設置，且位于第一側上的電極與位于第二側上的電極分別連接電源的正極和負極，容器的第三側和第四側上分別開設有進水口和排水口，多個電極間限定出一蛇形水流通路;電極從外到內依次包括玻璃纖維層、活性炭纖維層和金屬導電層;使高鹽廢水從容器的進水口流入水處理裝置，經過蛇形水流通路，從排水口排出。本發明利用太陽能板產生的低電壓提供的靜電場來處理高鹽廢水，采用新型電極材料改善了處理效率，起到了降低能耗、提高處理效率、節約能源、降低成本的效果。

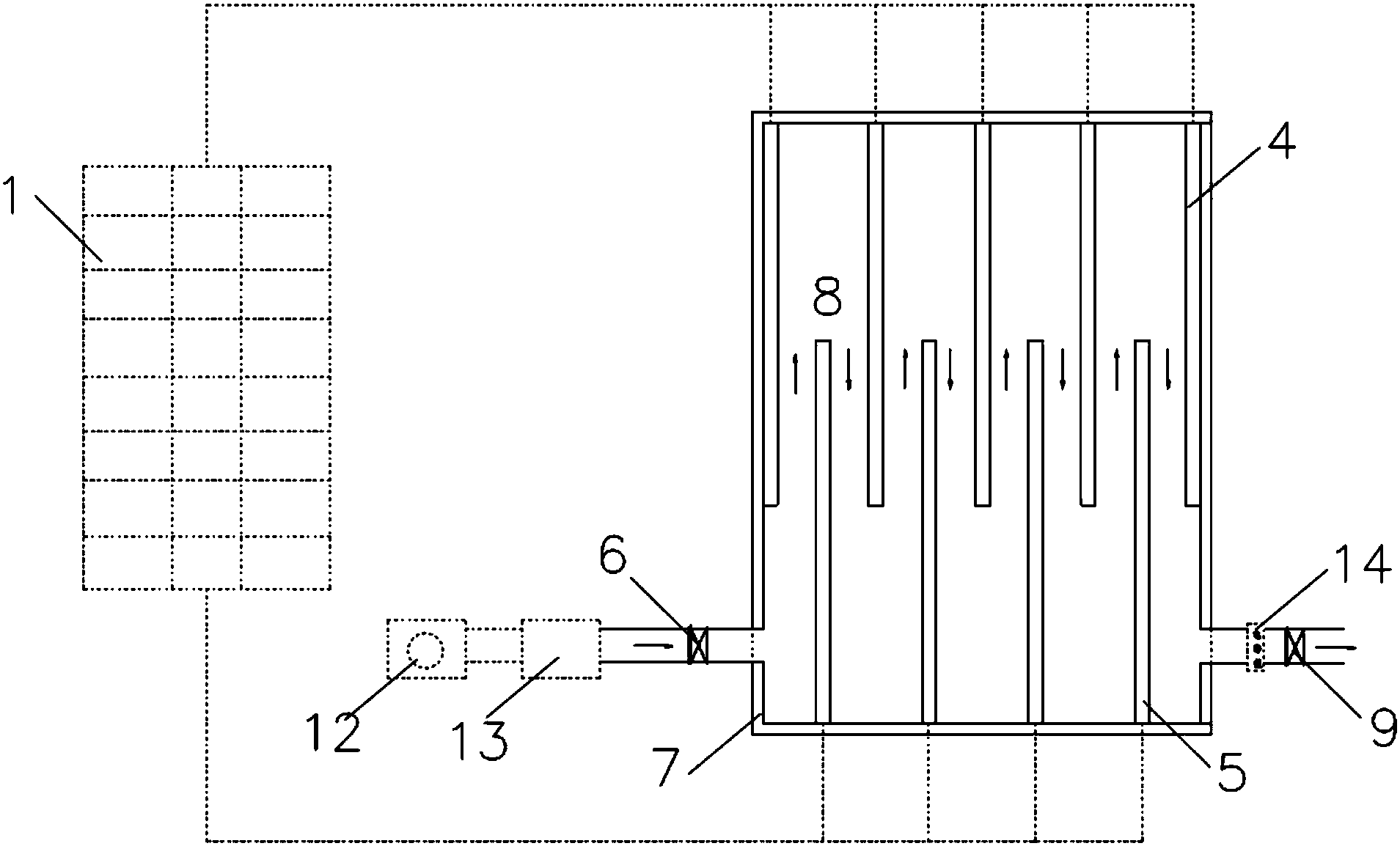

摘要附圖
權利要求書
1.一種利用靜電吸附凈化高鹽廢水的方法，其特征在于，包括如下步驟：提供一水處理裝置，其包括一容器和設置于所述容器內的多個電極，所述多個電極交錯設置于所述容器第一側和第二側上，所述第一側和第二側相對設置，且位于所述第一側上的所述電極與位于所述第二側上的所述電極分別連接電源的正極和負極，所述容器的第三側和第四側上分別開設有進水口和排水口，所述多個電極間限定出一蛇形水流通路;其中，所述電極從外到內依次包括玻璃纖維層、活性炭纖維層和金屬導電層;
使高鹽廢水以水流速度為0.5～0.6m/min從所述容器的進水口流入所述水處理裝置，經過所述蛇形水流通路，以水流速度為0.5～0.6m/min從所述容器的排水口排出。
2.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述容器為矩形，所述多個電極垂直于所述容器的第一側和第二側平行設置。
3.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述多個電極沿水流流動的方向之間的間隔均為0.5～0.7m。
4.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述玻璃纖維層的厚度為2cm，所述活性炭纖維層的厚度也為2cm，所述金屬導電層的厚度為3～5 cm。
5.如權利要求1至4任一所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述電源還與太陽能板連接，所述電源提供的電壓為2V。
6.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述容器呈由所述第二側向所述第一側內徑逐漸增大的梯形，所述第一側和所述第二側與所述第三側的夾角α相等，其中，30°≤α≤40°，所述多個電極垂直于所述容器的第一側和第二側設置，且位于所述第一側上的電極相互平行，位于第二側上的電極也相互平行;
且，所述容器的底部為相對于水平面傾斜設置的斜面，以使所述容器的深度由所述第一側向所述第二側逐漸降低，所述容器的底部與水平面的夾角為β，1°≤β≤15°。
7.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，還包括：
提供一進水裝置，所述進水裝置包括水箱和與所述水箱連通的水泵，所述水箱與所述容器的進水口連通，所述水箱在豎直方向上的高度高于所述進水口的高度。
8.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，通過所述進水口和所述排水口的水流速度為0.56m/min。
9.如權利要求1所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述進水口和所述排水口處依次分別設置有進水閥和排水閥。
10.如權利要求9所述的利用靜電吸附凈化高鹽廢水的方法，其特征在于，所述進水口和所述進水閥之間設置有電導儀，所述排水口和所述排水閥之間也設置有電導儀。
說明書
利用靜電吸附凈化高鹽廢水的方法
技術領域
本發明涉及一種利用靜電吸附凈化高鹽廢水的方法。
背景技術
高鹽廢水是指含鹽質量分?jǐn)?shù)至少1%的廢水，主要來自于化工廠及石油和天然氣的采集加工生產中。當今主要利用物理化學的方法處理高鹽廢水中的鹽離子如蒸餾法、電滲析法、離子交換法、反滲透法等，但這些水處理除鹽技術均存在著不同程度的不足，如蒸餾法所需要的能耗比較高，而離子交換法不具經濟性，樹脂易達到飽和，再生費用較高。而亟需成本低、吸附效率高的凈化裝置。
發明內容
本發明的一個目的是解決至少上述問題和/或缺陷，并提供至少后面將說明的優點。
本發明還有一個目的是提供一種利用靜電吸附凈化高鹽廢水的方法，本發明通過將低壓直流電壓加在特制的具有金屬導電層的電極上，在金屬導電層之間即形成電場，當高鹽廢水流經兩電極之間時，即把高鹽廢水中的陽離子和陰離子分離至金屬導電層上，然后利用玻璃纖維層良好的導電性和活性炭纖維層的物理吸附性，把陰陽離子分別吸附在形成了正極和負極的電極上，使得高鹽廢水中的鹽含量大大降低，能很好的達到去除廢水中高含量鹽的效果，且通過太陽能板產生能量，與電源連接，解決了能耗較高的問題。
為此，本發明提供的技術方案為：
一種利用靜電吸附凈化高鹽廢水的方法，包括如下步驟：
提供一水處理裝置，其包括一容器和設置于所述容器內的多個電極，所述多個電極交錯設置于所述容器第一側和第二側上，所述第一側和第二側相對設置，且位于所述第一側上的所述電極與位于所述第二側上的所述電極分別連接電源的正極和負極，所述容器的第三側和第四側上分別開設有進水口和排水口，所述多個電極間限定出一蛇形水流通路;其中，所述電極從外到內依次包括玻璃纖維層、活性炭纖維層和金屬導電層;
使高鹽廢水以水流速度為0.5～0.6m/min從所述容器的進水口流入所述水處理裝置，經過所述蛇形水流通路，以水流速度為0.5～0.6m/min從所述容器的排水口排出。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述容器為矩形，所述多個電極垂直于所述容器的第一側和第二側平行設置。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述多個電極沿水流流動的方向之間的間隔均為0.5～0.7m。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述玻璃纖維層的厚度為2 cm，所述活性炭纖維層的厚度也為2cm，所述金屬導電層的厚度為3～5cm。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述電源還與太陽能板連接，所述電源提供的電壓為2V。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述容器呈由所述第二側向所述第一側內徑逐漸增大的梯形，所述第一側和所述第二側與所述第三側的夾角α相等，其中，30°≤α≤40°，所述多個電極垂直于所述容器的第一側和第二側設置，且位于所述第一側上的電極相互平行，位于第二側上的電極也相互平行;
且，所述容器的底部為相對于水平面傾斜設置的斜面，以使所述容器的深度由所述第一側向所述第二側逐漸降低，所述容器的底部與水平面的夾角為β，1°≤β≤15°。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法，還包括：
提供一進水裝置，所述進水裝置包括水箱和與所述水箱連通的水泵，所述水箱與所述容器的進水口連通，所述水箱在豎直方向上的高度高于所述進水口的高度。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，通過所述進水口和所述排水口的水流速度為0.56m/min。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述進水口和所述排水口處依次分別設置有進水閥和排水閥。
優選的是，所述的利用靜電吸附凈化高鹽廢水的方法中，所述進水口和所述進水閥之間設置有電導儀，所述排水口和所述排水閥之間也設置有電導儀。
本發明至少包括以下有益效果：
高鹽廢水在本發明的裝置中流過時，高鹽廢水中的陽離子和陰離子受到金屬導電層電極電場力的作用，陽離子往形成負極的電極上移動，而陰離子往形成正極的電極上移動，當陰陽離子在正負電極附近時，受到活性炭纖維層的吸附作用，離子就被緊緊地吸附在了玻璃纖維層上，起到了分離鹽離子的效果，而處于外層的玻璃纖維層能起到防腐蝕作用。
本發明采用新型電極材料利用金屬電極層的導電性能，結合玻璃纖維層的耐腐蝕性與活性炭纖維層的優良吸附性能，有效延長活性炭纖維層的作用時間，其去除效率約為60%。
本裝置不僅可以吸附水中的溶解鹽類，還能除去帶電細菌及有機物微粒，可用于水工、電力等行業的工藝用水和各行各業的廢水處理中，清楚效果好且運行成本低，顯示了超強的競爭力。
本發明利用太陽能板所產生的低電壓提供的靜電場來處理高鹽廢水，同時采用新型電極材料改善了處理效率，起到了降低能耗、提高處理效率、節約能源、降低成本的效果。
本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。
