申請日2017.11.02

　　公開(公告)日2018.01.30

　　IPC分類號F17D5/02

　　摘要

　　本發明提供了一種城市市政污水管道系統漏水檢測裝置;包括壓力檢測儀和固定桿;所述壓力檢測儀內部安裝有控制裝置;壓力檢測儀下端設置有連接塊;所述連接塊前后兩側設置有連接桿;所述連接桿上安裝有一號套桿;所述一號套桿上端套在連接桿外側，下端通過固定螺栓固定在二號套桿內部;所述固定桿上端通過螺紋固定在連接塊上，下端左側表面上和固定環焊接為一體;固定桿前端表面上開設有鎖眼;所述鎖眼后側的卡扣扣入卡扣槽內;所述固定環內側設置有橡膠固定板;固定環通過鉸軸和轉動環固定在一起;本發明結構簡單，使用方便，整個裝置基于管道漏水時壓力不同來設置的，一般工作人員都可以從顯示屏上觀察到壓力值，不需要太多的專業知識和經驗。

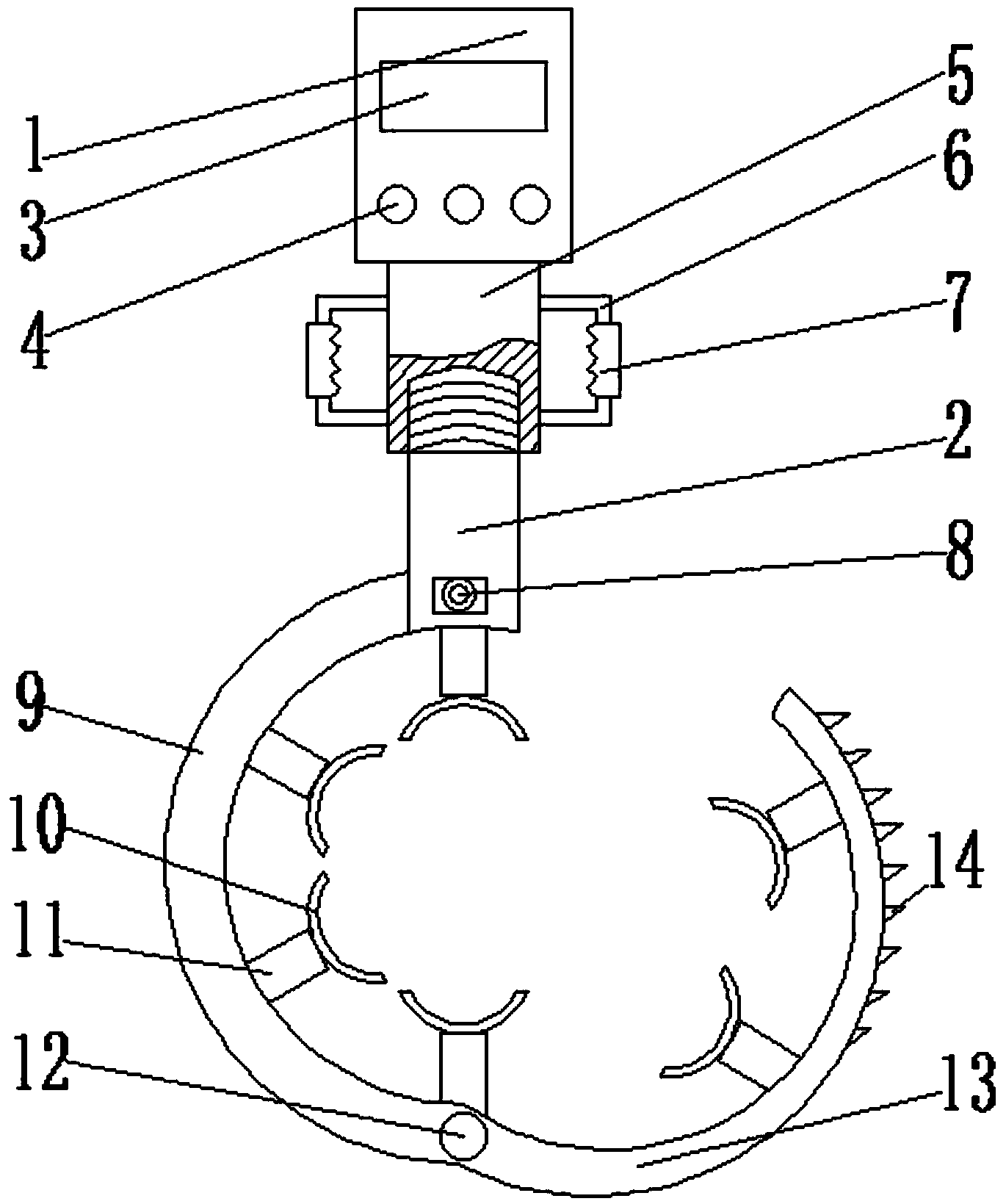

　　摘要附圖



　　權利要求書

　　1.一種城市市政污水管道系統漏水檢測裝置;包括壓力檢測儀(1)和固定桿(2);其特征在于，所述壓力檢測儀(1)內部安裝有控制裝置(15);所述控制裝置(15)通過導線和變壓器(16)電性連接;所述變壓器(16)固定在蓄電池(17)上表面右側上，且其通過導線和蓄電池(17)電性連接;壓力檢測儀(1)下端設置有連接塊(5);所述連接塊(5)上表面通過螺釘固定在壓力檢測儀(1)下表面中部，且其下段通過螺紋固定有固定桿(2);連接塊(5)前后兩側設置有連接桿(27);所述連接桿(27)設置有兩個，且其一端通過螺釘固定在連接塊(5)前后兩側表面上，另一端安裝有擋板(20);連接桿(27)上安裝有一號套桿(19);所述一號套桿(19)上端套在連接桿(27)外側，下端通過固定螺栓(22)固定在二號套桿(23)內部;所述二號套桿(23)內部呈空腔結構;二號套桿(23)下端通過螺釘固定在固定底座(25)上表面中部上;固定桿(2)上端通過螺紋固定在連接塊(5)上，下端左側表面上和固定環(9)焊接為一體;固定桿(2)前端表面上開設有鎖眼(8);所述鎖眼(8)后側的卡扣扣入卡扣槽(29)內;所述卡扣槽(29)開設在固定桿(2)右側內部;卡扣槽(29)右側設置有固定齒(14);所述固定齒(14)設置有多個，且其焊接在轉動環(13)外側上;所述固定環(9)內側設置有橡膠固定板(11);所述橡膠固定板(11)設置有多個，且其內部安裝有彈簧(28);固定環(9)通過鉸軸(12)和轉動環(13)固定在一起。

　　2.根據權利要求1所述的一種城市市政污水管道系統漏水檢測裝置，其特征在于，所述控制裝置(1)(5)鑲嵌在壓力檢測儀(1)前端，且其上安裝有控制按鈕(4)和顯示屏(3);所述顯示屏(3)鑲嵌在壓力檢測儀(1)前端。

　　3.根據權利要求1所述的一種城市市政污水管道系統漏水檢測裝置，其特征在于，所述蓄電池(1)(7)通過螺釘固定在壓力檢測儀(1)底部表面上，且其通過導線和充電接口(18)電性連接;所述充電接口(18)安裝在壓力檢測儀(1)左端表面上。

　　4.根據權利要求1所述的一種城市市政污水管道系統漏水檢測裝置，其特征在于，所述連接塊(5)左右兩端表面上焊接有把手(6);所述把手(6)外側設置有一層防滑套(7);所述防滑套(7)通過強力膠粘貼在把手(6)外側。

　　5.根據權利要求1所述的一種城市市政污水管道系統漏水檢測裝置，其特征在于，所述一號套桿(19)上開設有螺栓固定槽(21);所述螺栓固定槽(21)開設有多組。

　　6.根據權利要求1所述的一種城市市政污水管道系統漏水檢測裝置，其特征在于，所述固定底座(25)由彈性材料制成，且其下端設置有一層防滑墊(26);所述防滑墊(26)和固定底座(25)上四角都開設有固定槽(24)。

　　7.根據權利要求1所述的一種城市市政污水管道系統漏水檢測裝置，其特征在于，所述橡膠固定板(11)一端安裝在固定環(9)和轉動環(13)內側表面上，另一端固定有壓力檢測探頭(10);所述壓力檢測探頭(10)通過導線和控制裝置(15)電性連接。

　　說明書

　　一種城市市政污水管道系統漏水檢測裝置

　　技術領域

　　本發明涉及市政污水管道系統檢測領域，具體是一種城市市政污水管道系統漏水檢測裝置。

　　背景技術

　　管道是工業、能源、軍事裝備、城市建筑等領域中使用廣泛的物料運輸手段，城市自來水、污水、天然氣和工業物料運輸、給排水和建筑物的通風系統等，均使用大量復雜隱蔽的管道，其中城市市政污水管道系統應用最為廣泛，保障這些管道系統的安全性和有效性至關重要。但是隨著使用年限的增加，城市自來水管道不可避免地會出現漏水的情況，如果不及時處理，一旦發生事故不但會帶來巨大的經濟損失，同時也是對資源的一種極大浪費。

　　現有的管道漏水檢測一般是基于漏水點聲音的不同和震動頻率不同都檢測的，這都需要專業人員累計大量的經驗才能分辨出來。

　　發明內容

　　本發明的目的在于提供一種城市市政污水管道系統漏水檢測裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種城市市政污水管道系統漏水檢測裝置;包括壓力檢測儀和固定桿;所述壓力檢測儀內部安裝有控制裝置;所述控制裝置通過導線和變壓器電性連接;所述變壓器固定在蓄電池上表面右側上，且其通過導線和蓄電池電性連接;壓力檢測儀下端設置有連接塊;所述連接塊上表面通過螺釘固定在壓力檢測儀下表面中部，且其下段通過螺紋固定有固定桿;連接塊前后兩側設置有連接桿;所述連接桿設置有兩個，且其一端通過螺釘固定在連接塊前后兩側表面上，另一端安裝有擋板;連接桿上安裝有一號套桿;所述一號套桿上端套在連接桿外側，下端通過固定螺栓固定在二號套桿內部;所述二號套桿內部呈空腔結構;二號套桿下端通過螺釘固定在固定底座上表面中部上;固定桿上端通過螺紋固定在連接塊上，下端左側表面上和固定環焊接為一體;固定桿前端表面上開設有鎖眼;所述鎖眼后側的卡扣扣入卡扣槽內;所述卡扣槽開設在固定桿右側內部;卡扣槽右側設置有固定齒;所述固定齒設置有多個，且其焊接在轉動環外側上;所述固定環內側設置有橡膠固定板;所述橡膠固定板設置有多個，且其內部安裝有彈簧;固定環通過鉸軸和轉動環固定在一起。

　　作為本發明進一步的方案：所述控制裝置鑲嵌在壓力檢測儀前端，且其上安裝有控制按鈕和顯示屏;所述顯示屏鑲嵌在壓力檢測儀前端。

　　作為本發明進一步的方案：所述蓄電池通過螺釘固定在壓力檢測儀底部表面上，且其通過導線和充電接口電性連接;所述充電接口安裝在壓力檢測儀左端表面上。

　　作為本發明進一步的方案：所述連接塊左右兩端表面上焊接有把手;所述把手外側設置有一層防滑套;所述防滑套通過強力膠粘貼在把手外側。

　　作為本發明進一步的方案：所述一號套桿上開設有螺栓固定槽;所述螺栓固定槽開設有多組。

　　作為本發明進一步的方案：所述固定底座由彈性材料制成，且其下端設置有一層防滑墊;所述防滑墊和固定底座上四角都開設有固定槽。

　　作為本發明再進一步的方案：所述橡膠固定板一端安裝在固定環和轉動環內側表面上，另一端固定有壓力檢測探頭;所述壓力檢測探頭通過導線和控制裝置電性連接。

　　與現有技術相比，本發明的有益效果是：

　　本發明結構簡單，使用方便，整個裝置基于管道漏水時壓力不同來設置的，一般工作人員都可以從顯示屏上觀察到壓力值，不需要太多的專業知識和經驗;壓力檢測儀內部設置蓄電池，可以在不同的環境下使用整個裝置，提高整個裝置的普適性;壓力檢測儀上設置顯示屏，可以直觀看到檢測結果，以便于工作人員觀察接果;連接塊上設置把手，可以手動移動整個裝置;連接塊前后設置固定底座和套桿，可以固定住整個裝置，不用手扶著，一個人就可以操作;轉動環和固定環通過鉸軸連接，以便于包圍住整個管道，減少操作步驟，加快檢測速度;橡膠固定板內部設置彈簧，可以固定不同規格的管道，調高整個裝置的普適性。
