申請日2015.10.28

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種玻璃鋼一體化醫療廢水處理設備，包括調節池、水解酸化池、接觸氧化池、沉淀池和消毒池，在所述調節池內設置潛水提升泵，所述潛水提升泵將污水送入所述水解酸化池;在所述水解酸化池和所述接觸氧化池內設置組合填料;在所述沉淀池內設斜管填料和出水系統;在所述接觸氧化池內設潛水曝氣機;在所述接觸氧化池內設第一回流泵，所述第一回流泵將污水混合液經所述混合液回流管送入水解酸化池;所述沉淀池內設第二回流泵，所述第二回流泵經污泥回流管將污泥送入所述水解酸化池;所述在消毒池內設加藥管、布水管和管道混合器，所述管道混合器連通所述布水管和加藥管。

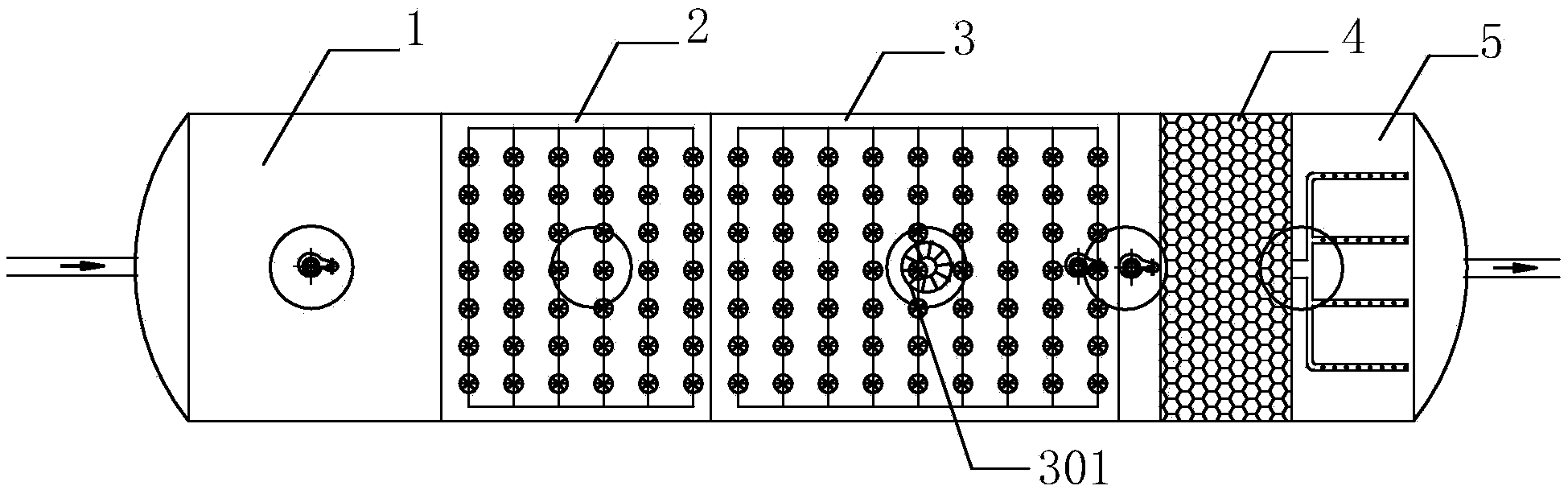

　　摘要附圖



　　權利要求書

　　1.一種玻璃鋼一體化醫療廢水處理設備，其特征在于：包括調節池、水解酸化池、接觸氧化池、沉淀池和消毒池，在所述調節池內設置潛水提升泵，所述潛水提升泵將污水送入所述水解酸化池;在所述水解酸化池和所述接觸氧化池內設置組合填料;在所述沉淀池內設斜管填料和出水系統;在所述接觸氧化池內設潛水曝氣機;在所述接觸氧化池內設第一回流泵，所述第一回流泵將污水混合液經所述混合液回流管送入水解酸化池;所述沉淀池內設第二回流泵，所述第二回流泵經污泥回流管將污泥送入所述水解酸化池;在所述消毒池內設加藥管、布水管和管道混合器，所述管道混合器連通所述布水管和加藥管。

　　2.根據權利要求1所述的玻璃鋼一體化醫療廢水處理設備，其特征在于：在接觸氧化池的外殼上引出排氣管。

　　3.根據權利要求1所述的玻璃鋼一體化醫療廢水處理設備，其特征在于：所述調節池、水解酸化池、接觸氧化池、沉淀池和消毒池的外殼設為圓柱型。

　　說明書

　　玻璃鋼一體化醫療廢水處理設備

　　技術領域

　　本實用新型涉及一種醫療廢水處理設備，尤其涉及一種玻璃鋼一體化醫療廢水處理設備。

　　背景技術

　　現有技術中的醫療廢水處理設備存在以下缺點如下：1、土建構筑物需要做防腐措施，造價高;碳鋼材質的罐體材質易腐蝕，使用壽命極短;2、固定在底部的曝氣裝置不易維護;3、風機噪聲大，需要建設風機房;4、建設周期長;6、碳鋼材質的罐體易腐蝕，使用壽命極短，抗壓性不好，密封性不好。

　　有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種玻璃鋼一體化醫療廢水處理設備，使其更具有產業上的利用價值。

　　實用新型內容

　　為解決上述技術問題，本實用新型的目的是提供一種基于傳統土建的醫療廢水處理工藝技術的玻璃鋼一體化醫療廢水處理設備，主要是針對小型醫療廢水處理工程，通過內置的生物膜使生物菌附著，提高污染物的去除率，配置消毒裝置去除病菌等污染物。

　　本實用新型的玻璃鋼一體化醫療廢水處理設備，包括調節池、水解酸化池、接觸氧化池、沉淀池和消毒池，在所述調節池內設置潛水提升泵，所述潛水提升泵將污水送入所述水解酸化池;在所述水解酸化池和所述接觸氧化池內設置組合填料;在所述沉淀池內設斜管填料和出水系統;在所述接觸氧化池內設潛水曝氣機;在所述接觸氧化池內設第一回流泵，所述第一回流泵將污水混合液經所述混合液回流管送入水解酸化池;所述沉淀池內設第二回流泵，所述第二回流泵經污泥回流管將污泥送入所述水解酸化池;所述在消毒池內設加藥管、布水管和管道混合器，所述管道混合器連通所述布水管和加藥管。

　　進一步的，在接觸氧化池的外殼上引出排氣管。

　　進一步的，所述調節池、水解酸化池、接觸氧化池、沉淀池和消毒池的外殼設為圓柱型。

　　借由上述方案，本實用新型至少具有以下優點：玻璃鋼一體化醫療廢水處理設備采用玻璃鋼材質，耐腐蝕，可依據水量、排放標準的不同而設計生產不同的產品，使用壽命可達50年以上，內置生物組合填料，容積負荷高，占地面積小，以兼性菌為主，可兼氧同步硝化反硝化脫氮，剩余污泥產量極低，自動化控制，無需人員全職管理，只需一人兼職即可，定期維護。產品不需要建設風機房，減少工程量;產品為圓柱型設計，受壓均勻，抗壓性強，不變形。

　　上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例詳細說明如后。
