申請日2015.10.28

　　公開(公告)日2016.03.02

　　IPC分類號F24F13/22

　　摘要

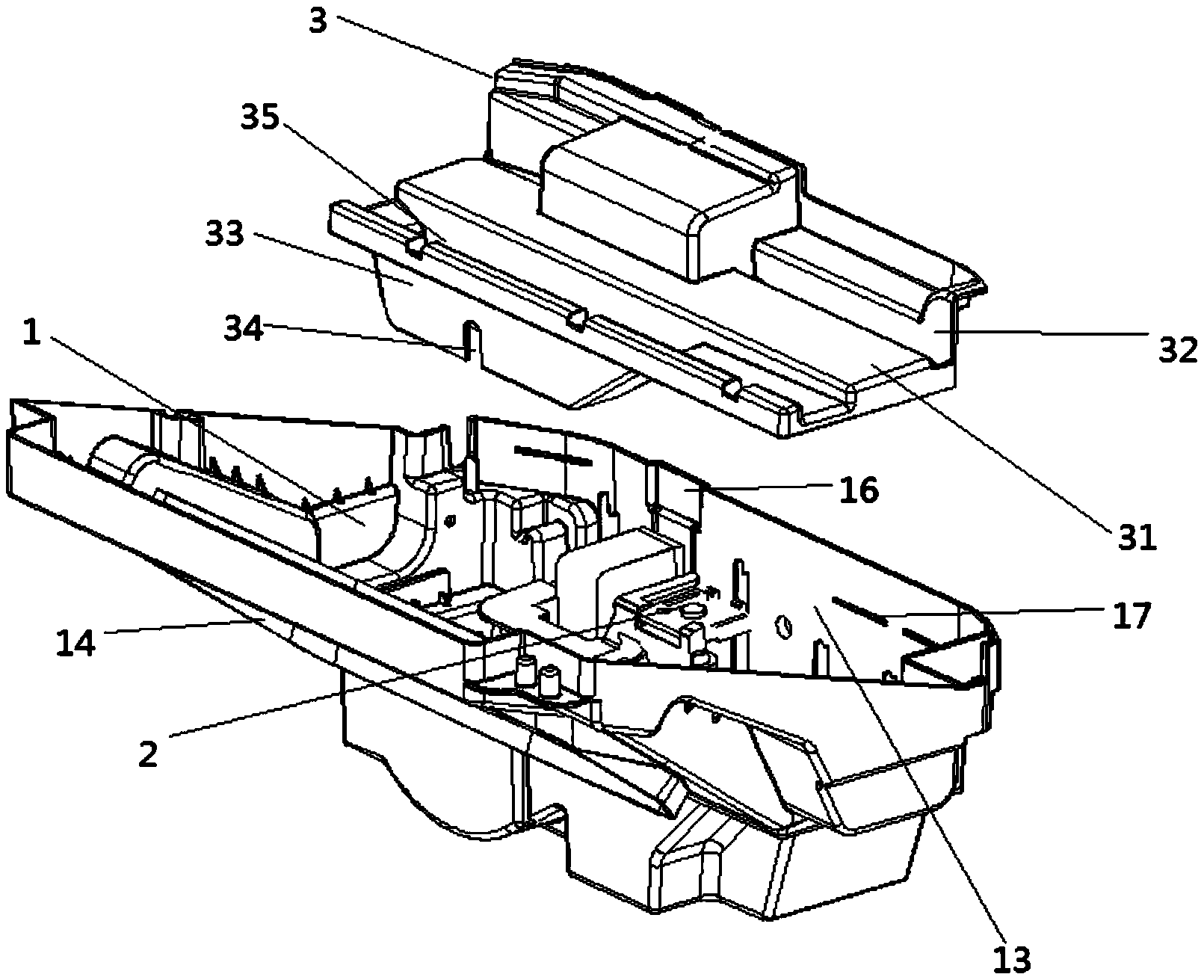

　　一種安裝有電機密封板的空調冷凝水處理系統，其包括接水盤、安裝于接水盤內的打水電機機構及固定安裝于接水盤上的電機密封板，且電機密封板蓋設于打水電機機構上，所述打水電機機構包括罩極電機、安裝在罩極電機一端的驅動軸及安裝于驅動軸末端的打水葉輪，所述電機密封板包括基板，設置在基板一側上方且與基板相互垂直的側基板及設置于基板另一側下方的擋水罩，打水葉輪部分收容于擋水罩內。本實用新型的一種安裝有電機密封板的空調冷凝水處理系統能有效隔絕冷凝水，防止打水機產生的水花濺落到罩極電機上。

　　摘要附圖



　　權利要求書

　　1.一種安裝有電機密封板的空調冷凝水處理系統，其特征在于：包括接水盤(1)、安裝于接水盤(1)內的打水電機機構(2)及固定安裝于接水盤(1)上的電機密封板(3)，且電機密封板(3)蓋設于打水電機機構(2)上，所述打水電機機構(2)包括罩極電機(21)、安裝在罩極電機(21)一端的驅動軸(22)及安裝于驅動軸(22)末端的打水葉輪(23)，所述電機密封板(3)包括基板(31)，設置在基板(31)一側上方且與基板(31)相互垂直的側基板(32)及設置于基板(31)另一側下方的擋水罩(33)，打水葉輪(23)部分收容于擋水罩(33)內。

　　2.根據權利要求1所述的一種安裝有電機密封板的空調冷凝水處理系統，其特征在于：基板(31)上與擋水罩(33)相對應的地方開設有通孔(35)，打水葉輪(23)將聚集的冷凝水打成細小的水珠，通過通孔(35)飛濺到冷凝器上。

　　3.根據權利要求1所述的一種安裝有電機密封板的空調冷凝水處理系統，其特征在于：擋水罩(33)下端設置有開口(34)，驅動軸(22)通過開口(34)與打水葉輪(23)連接。

　　4.根據權利要求1所述的一種安裝有電機密封板的空調冷凝水處理系統，其特征在于：接水盤(1)包括底板(11)、與底板(11)連接的第一側壁(12)、第二側壁(13)及安裝于第一側壁(12)上方用于收集冷凝水的收集板(14)，底板(11)與第一側壁(12)形成有用于容納冷凝水的收容槽(15)。

　　5.根據權利要求3所述的一種安裝有電機密封板的空調冷凝水處理系統，其特征在于：第二側壁(13)上設置有多個卡槽(16)與卡條(17)，電機密封板(3)的側基板(32) 上設置有與卡槽(16)對應的凸緣以及與卡條(17)對應的卡持部，通過卡槽(16)與對應的卡持部卡合，卡條(17)與對應的凸緣卡合，將電機密封板(3)固定于第二側壁(13) 內側。

　　6.根據權利要求1所述的一種安裝有電機密封板的空調冷凝水處理系統，其特征在于：電機密封板(3)用隔熱材料制成。

　　說明書

　　一種安裝有電機密封板的空調冷凝水處理系統

　　技術領域

　　本實用新型涉及一種空調冷凝水處理系統，特別涉及一種安裝有電機密封板的空調冷凝水處理系統。

　　背景技術

　　空調設備在制冷過程中會產生大量冷凝水，空調使用過程中需要將泠凝水及時排出空調外。公告號為CN203595195U的實用新型專利《一種單風道移動空調》公開了目前采用的空調冷凝水處理系統，該系統對這些冷凝水的處理是利用打水電機及甩水輪將冷凝水甩起，飛濺在冷凝器上而汽化蒸發，從而散發出空調。然而現有技術中，空調冷凝水處理系統所采用的打水電機一般為罩極電機，防水性能差，飛濺起來的冷凝水易造成打水電機臟堵，甚至短路損壞，導致空調設備導法正常工作。

　　實用新型內容

　　為解決上述存在的問題，本實用新型目的在于提供一種安裝有電機密封板的空調冷凝水處理系統。

　　一種安裝有電機密封板的空調冷凝水處理系統，包括接水盤、安裝于所述接水盤一側的打水電機機構及安裝在所述打水電機機構上方的電機密封板，所述打水電機機構包括罩極電機及打水葉輪，所述電機密封板包括基板，安裝在所述基板一側上方且與所述基板相互垂直的側基板及安裝于所述基板另一側下方的擋水罩，所述打水葉輪部分收容于所述擋水罩內。

　　進一步的，所述基板在與所述擋水罩對應的地方開設有通孔，所述打水葉輪將聚集的冷凝水打成細小的水珠，通過所述通孔飛濺到冷凝器上。

　　進一步的，所述擋水罩下端設置有開口，所述打水電機機構包括還一端連接在所述罩極電機的驅動軸，所述驅動軸通過所述開口與所述打水葉輪連接。

　　進一步的，所述接水盤包括底板、與所述底板連接的第一側壁、第二側壁及安裝于所述第一側壁上方用于收集冷凝水的收集板，所述底板大致呈階梯型，所述底板與所述第一側壁形成有用于容納冷凝水的收容槽。

　　進一步的，所述第二側壁上設置有多個卡槽與卡條，所述側基板上設置有與所述卡槽對應的凸緣以及與所述卡條對應的卡持部，通過所述卡槽與對應的卡持部卡合，所述卡條與對應的凸緣卡合，將所述電機密封板固定于所述第二側壁內側。

　　進一步的，所述電機密封板用隔熱材料制成。

　　本實用新型的一種安裝有電機密封板的空調冷凝水處理系統將打水葉輪與罩極電機隔離開來，有效的隔絕了冷凝水，防止打水葉輪產生的水花濺落到罩極電機上，從而有效地避免罩極電機臟堵，短路等問題，保障了罩極電機的長時間穩定工作，并且避免了因罩極電機工作溫度過高而影響空調其它部件的工作，保證了移動空調的正常使用，延長了移動空調的使用壽命。
