申請日2017.11.02

　　公開(公告)日2018.02.02

　　IPC分類號G01N21/80; G01N1/20; G08C17/02

　　摘要

　　本發明公開了一種化工廠污水酸堿值測量系統，包括設備本體上端面設置有雨滴傳感器，設備本體側端面下方對向設置有進水口和出水口，所述設備本體側端面中部還設置有翻轉板，所述設備本體內部水平設置有固定板，固定板上方端面設置有推出裝置，所述推出裝置的推出桿與采集皿連接，所述采集皿內設置有PH試紙和壓力傳感器，推出裝置上方還設置有無線傳輸設備，設備本體內部還設置有監控設備，監控設備的攝像頭朝向推出裝置方向。因采集皿設置在設備本體內部，能夠在未檢測到下雨時，可以有效的保護采集皿中的PH試紙不被其他的環境因素影響。

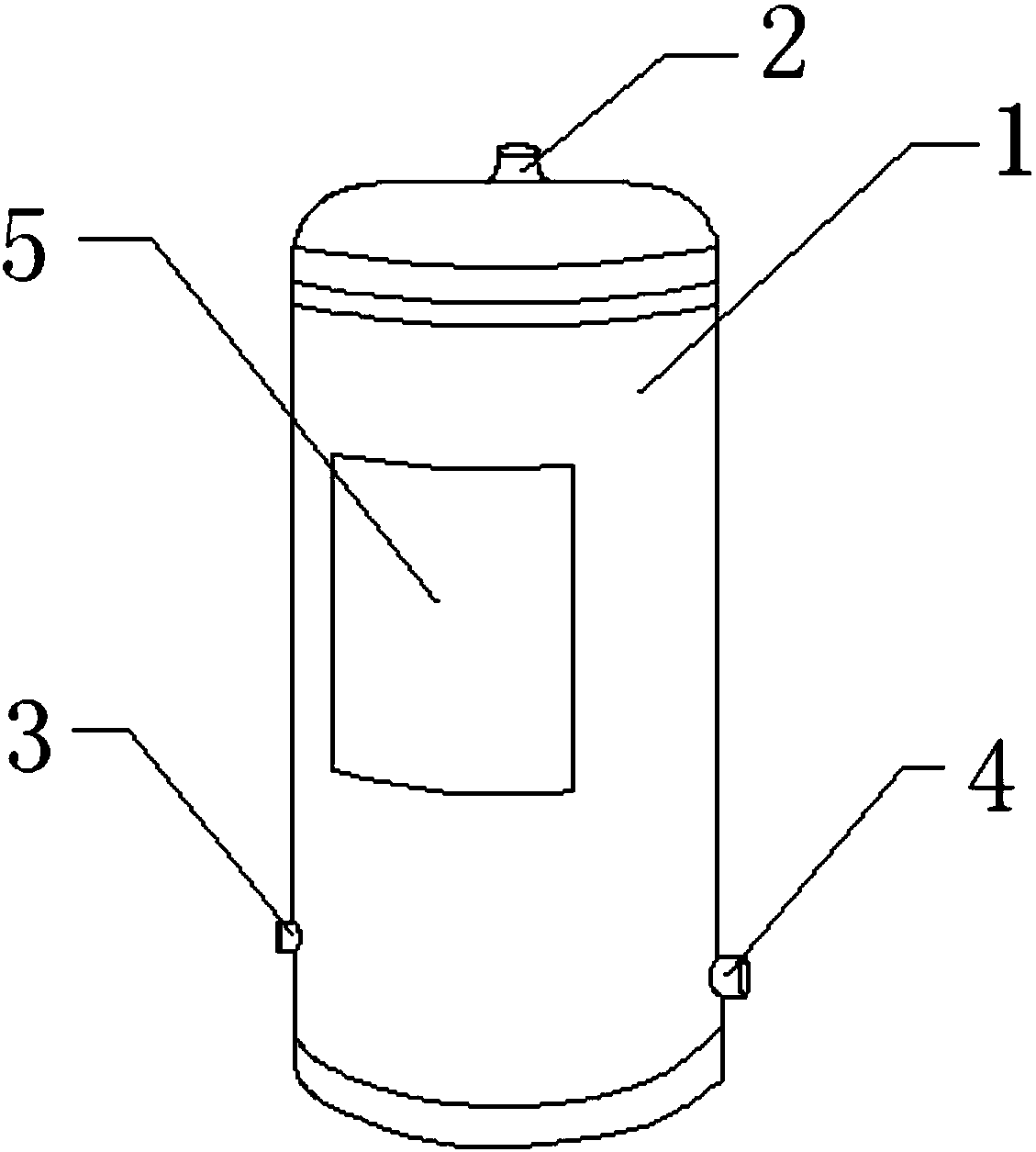

　　摘要附圖



　　權利要求書

　　1.一種化工廠污水酸堿值測量系統，其特征在于，包括設備本體(1)上端面設置有雨滴傳感器(2)，設備本體(1)側端面下方對向設置有進水口(3)和出水口(4)，所述設備本體(1)側端面中部還設置有翻轉板(5)，所述設備本體(1)內部水平設置有固定板(11)，固定板(11)上方端面設置有推出裝置(12)，所述推出裝置(12)的推出桿與采集皿(13)連接，所述采集皿(13)內設置有PH試紙和壓力傳感器，推出裝置(12)上方還設置有無線傳輸設備(14)，設備本體(1)內部還設置有監控設備(6)，監控設備(6)的攝像頭(61)朝向推出裝置(12)方向。

　　2.根據權利要求1所述的一種化工廠污水酸堿值測量系統，其特征在于，所述設備本體(1)內還設置有管道(15)，所述管道(15)一端與進水口(3)連接，另一端與出水口(4)連接。

　　3.根據權利要求2所述的一種化工廠污水酸堿值測量系統，其特征在于，所述采集皿(13)底部設置有排水導線(16)，所述排水導線(16)一端與采集皿(13)底部連接，另一端與管道(15)連接。

　　4.根據權利要求1所述的一種化工廠污水酸堿值測量系統，其特征在于，所述采集皿(13)底部設置有滑輪(17)，滑輪(17)對采集皿(13)進行支撐，還能讓采集皿(13)在固定板(11)上移動。

　　5.根據權利要求1所述的一種化工廠污水酸堿值測量系統，其特征在于，所述監控設備(6)通過固定架(7)設置在設備本體(1)內壁上。

　　說明書

　　一種化工廠污水酸堿值測量系統

　　技術領域

　　本發明涉及一種雨水采集裝置，具體涉及一種化工廠污水酸堿值測量系統。

　　背景技術

　　酸雨又稱為酸沉降，它是指PH值小于5.6的天然降水和酸性氣體及顆粒物的沉降。隨著大氣環境污染的日益加劇，酸雨已給地球生態環境平衡及人類健康構成嚴重威脅，由此酸雨引起的環境酸化問題已引發了人類社會的廣泛關注。

　　通常，環境監測人員為了能及時獲取一年內降水酸堿度的狀況及大氣中酸性物質的含量，一般監測人員在需要實時檢測的區域安置酸雨自動采集器對酸雨樣品進行采集，以便進行酸雨酸堿度數據分析。目前現有的酸雨自動采集器一般只能自動采集酸雨樣品，而對于酸雨的檢測及相關數據的分析仍多采用人工檢測分析的方式，采用此種方式對酸雨樣品進行采集和數據分析，環境監測人員必須親自到樣品采集地親自取樣，這無形給增加了環境監測人員的工作量，且操作工序相對復雜，不能及時快速的獲取酸雨的相關數據信息。

　　發明內容

　　本發明所要解決的技術問題是在一些地區采集雨水困難，并且雨水采集裝置無保護，受到其他環境因素影響大，造成檢測結果不準確，本發明目的在于提供一種化工廠污水酸堿值測量系統，解決上述的問題。

　　本發明通過下述技術方案實現：

　　一種化工廠污水酸堿值測量系統，包括設備本體上端面設置有雨滴傳感器，設備本體側端面下方對向設置有進水口和出水口，所述設備本體側端面中部還設置有翻轉板，所述設備本體內部水平設置有固定板，固定板上方端面設置有推出裝置，所述推出裝置的推出桿與采集皿連接，所述采集皿內設置有PH試紙和壓力傳感器，推出裝置上方還設置有無線傳輸設備，設備本體內部還設置有監控設備，監控設備的攝像頭朝向推出裝置方向。因采集皿設置在設備本體內部，能夠在未檢測到下雨時，可以有效的保護采集皿中的PH試紙不被其他的環境因素影響，在使用時，雨滴傳感器檢測到下雨信息，推出裝置將采集皿通過翻轉板推出，雨滴匯集入采集皿內，當采集皿內設置的壓力傳感器超過設定值時，推出裝置回收，將采集皿帶入設備本體內部，翻轉板回復。所述PH試紙能夠檢測雨水中的PH含量，在通過監控設備對PH試紙進行監控，并通過無線傳輸設備將采集的視頻數據發送至遠程監控中心，讓操作人員能夠通過遠程監控中心對試紙顏色進行分析，判斷酸雨含量。

　　進一步地，所述設備本體內還設置有管道，所述管道一端與進水口連接，另一端與出水口連接。設備本體內設置的管道便于將采集皿內的殘余雨水進行排放，讓采集皿能夠保持一定程度的干燥。

　　進一步地，所述采集皿底部設置有排水導線，所述排水導線一端與采集皿底部連接，另一端與管道連接。采用排水導線進行引導是為了減少排水量，讓采集皿內的雨水緩慢的進行排放，使得檢測的雨水?dāng)?shù)據更為精準。

　　進一步地，所述采集皿底部設置有滑輪，滑輪對采集皿進行支撐，還能讓采集皿在固定板上移動。設置的滑輪能夠便于采集皿在固定板上移動，并在伸出時，起到一個固定采集皿的作用。

　　進一步地，所述監控設備通過固定架設置在設備本體內壁上。設置固定架增加監控設備的固定強度，讓監控設備在旋轉時，不會因固定架材料問題，導致監控設備掉落。

　　本發明與現有技術相比，具有如下的優點和有益效果：

　　1、本發明一種化工廠污水酸堿值測量系統，能夠無污染的收集酸雨，采集數據干擾信息少，結果精確;

　　2、本發明一種化工廠污水酸堿值測量系統，能夠遠程進行監控，可以將本設備放置在野外。
