申請日2017.11.02

　　公開(公告)日2018.02.09

　　IPC分類號C02F9/10

　　摘要

　　本發明公開一種廢水處理系統及其方法，所述系統包括集水池、緩沖池、調節釜、第一緩沖罐、MVR蒸發系統、調節罐、吸附系統、第二緩沖罐、脫氨氮系統;所述集水池的出口與緩沖池的進口相連接，所述緩沖池的出口與調節釜的進口相連接，所述調節釜的出口與第一緩沖罐的進口相連接，所述第一緩沖罐的出口與MVR蒸發系統的進口相連接，所述MVR蒸發系統的出口與調節罐的進口相連接，所述調節罐的出口與吸附系統的進口相連接，所述吸附系統的出口與第二緩沖罐的進口相連接，所述第二緩沖罐的出口與脫氨氮系統的進口相連接。本發明能夠?qū)崿F(xiàn)對廢水的循環利用。

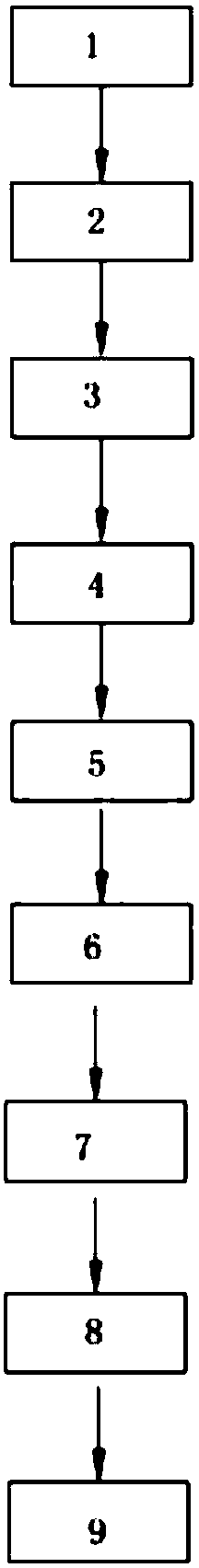

　　摘要附圖



　　權利要求書

　　1.一種廢水處理系統，其特征在于，所述系統包括集水池(1)、緩沖池(2)、調節釜(3)、第一緩沖罐(4)、MVR蒸發系統(5)、調節罐(6)、吸附系統(7)、第二緩沖罐(8)、脫氨氮系統(9);所述集水池(1)、緩沖池(2)、調節釜(3)、第一緩沖罐(4)、MVR蒸發系統(5)、調節罐(6)、吸附系統(7)、第二緩沖罐(8)、脫氨氮系統(9)均設置有進口和出口;所述集水池(1)的出口與緩沖池(2)的進口相連接，所述緩沖池(2)的出口與調節釜(3)的進口相連接，所述調節釜(3)的出口與第一緩沖罐(4)的進口相連接，所述第一緩沖罐(4)的出口與MVR蒸發系統(5)的進口相連接，所述MVR蒸發系統(5)的出口與調節罐(6)的進口相連接，所述調節罐(6)的出口與吸附系統(7)的進口相連接，所述吸附系統(7)的出口與第二緩沖罐(8)的進口相連接，所述第二緩沖罐(8)的出口與脫氨氮系統(9)的進口相連接。

　　2.根據權利要求1所述的廢水處理系統，其特征在于：所述集水池(1)的前部設置有格柵裝置;所述格柵裝置包括粗格柵和細格柵，粗格柵的柵隙為20-30mm，粗格柵的出口通過管道與細格柵的進口相連接，細格柵的柵隙為5-10mm，細格柵的出口與管道集水池(1)相連接;所述集水池(1)內設置有曝氣系統、第一攪拌系統和流量計，所述曝氣系統包括曝氣頭和曝氣空氣壓縮機，所述曝氣頭設置在集水池(1)的池底;所述第一攪拌系統包括攪拌槳和電機，所述集水池(1)的上部設置有多孔板，所述第一攪拌系統設置在集水池(1)的上部的多孔板上，所述曝氣系統與流量計相連接，所述流量計與曝氣空氣壓縮機相連接，所述曝氣空氣壓縮機設置在集水池(1)的外部。

　　3.根據權利要求2所述的廢碎處理系統，其特征在于：所述緩沖池(2)的池底形狀為錐形，通過沉淀作用去除較小的懸浮物和雜質;所述調節釜(3)內的廢水pH值調至5-6.5，廢水在調節釜(3)內的停留時間為30-120min;所述調節釜(3)內設置有防結焦劑，所述防結焦劑質量為廢水質量的0.1-0.5%。

　　4.根據權利要求1所述的廢水處理系統，其特征在于：所述防結焦劑為連二亞硫酸鈉、二氧化硫脲、二甲基二硫、硫化鈉或硼氫化鈉，所述調節釜(3)內加入的吸附劑為粉狀活性炭或顆�；钚蕴�，所述活性炭質量為廢水質量的0.02-1.5%。

　　5.根據權利要求3所述的廢水處理系統，其特征在于：所述調節罐(6)上設置有酸液自動加藥系統和第二攪拌系統，所述調節罐(6)內的廢水pH值調至3-5。

　　6.根據權利要求1所述的廢水處理系統，其特征在于：所述吸附系統(7)內設置有大孔吸附樹脂，樹脂飽和吸附體積為樹脂體積的65-100倍。

　　7.根據權利要求1所述的廢水處理系統，其特征在于：所述脫氨氮系統(9)內設置有酸性陽離子交換樹脂，樹脂的飽和吸附體積為樹脂體積的55-260倍。

　　8.一種廢水處理方法，其特征在于：包括如下步驟：

　　(1)生產廢水經格柵去除機械雜質后流入集水池(1)，集水池(1)起到儲存廢水和均衡水質水量的作用;

　　(2)廢水由集水池(1)進入緩沖池(2)進行分級沉淀，去除較小的懸浮物和雜質;

　　(3)緩沖池(2)出水進入調節釜(3)，調節廢水pH值，邊攪拌往調節釜(3)邊加入防結焦劑和吸附劑，攪拌均勻;

　　(4)調節釜(3)中的廢水過濾，濾液進入第一緩沖罐(4)，濾渣作為固廢外運處置;

　　(5)第一緩沖罐(4)中的出水經預熱器加熱后進入MVR蒸發系統(5)進行濃縮;

　　(6)調節罐(6)進水pH值大于7，在攪拌過程中向調節罐(6)中加入酸液，調節廢水pH值;

　　(7)所述調節罐(6)出水進入吸附系統(7)，將有機物高效去除;

　　(8)所述吸附系統(7)出水進入第二緩沖罐(8);

　　(9)第二緩沖罐(8)出水進入脫氨氮系統(9)，水中的銨根離子與陽離子交換樹脂上的氫離子通過離子交換，使廢水中的氨氮被有效去除，廢水處理系統出水達標排放或作為工藝用水回用，洗脫液進入緩沖池(2)，通過蒸發系統回收銨鹽。

　　說明書

　　廢水處理系統及其方法

　　技術領域

　　本發明涉及資源與環保技術領域，特別是涉及一種廢水處理系統及其方法。

　　背景技術

　　中國作為新興的工業大國，產生的工業廢水種類繁多，體量巨大，廢水的排放對流域環境及居民健康造成了嚴重影響，其中高氨氮廢水的直接排放，會破壞當?shù)氐纳鷳B(tài)環境，導致所處水域的富營養化，造成大量魚蝦的死亡，而且浪費了有價值的氨氮，所以對這類廢水治理時，不僅使廢水達標排放，還需進行氨氮資源的回收。

　　目前氨氮廢水處理方法主要有吹脫法，汽提法，膜分離法，生化法，和蒸發技術。吹脫法需要加入大量的堿液調節廢水pH值，且過程中會產生二次污染;汽提法能耗高，回收的氨水質量難以達到要求;生化法難以直接處理高濃度氨氮廢水，且占地面積大，一次投入高;膜分離法作為幾年興起的氨氮脫除技術已得到一定程度的推廣，但膜組件價格依然高昂，對進水要求極為嚴格，所需預處理流程繁瑣，從而限制了其在氨氮廢水處理工程中的大規模使用;傳統的蒸發技術可有效將廢水中的鹽分分離出，但存在著能耗大，效率低和廢水處理成本高等問題。

　　MVR蒸發技術因其能耗低，處理高鹽廢水技術優勢明顯，被越來越多的應用到含鹽廢水處理中，該法可避免傳統蒸發技術的弊端。由于工業廢水成分復雜，有機物和鹽的含量高，若不經預處理直接進入MVR蒸發系統，蒸發器長時間運行，有機物容易富集，容易造成蒸發器換熱列管的結焦糊管，導致蒸發器停車，影響企業生產的正常運行，所以廢水進入發器前需要對廢水進行物化預處理。

　　目前傳統的蒸發器前預處理技術是廢水調節pH值后進行鐵碳微電解和Fenton氧化，去除廢水中的COD，再通過絮凝沉淀作用，使廢水中的鐵離子以鐵泥的形式除去，同時進一步降低廢水中有機物的含量，出水調節pH值后進入蒸發器處理。該流程可有效降低蒸發器長期運行導致糊管的機率，但有以下缺點：(1)預處理流程長，須頻繁的調節pH值，加大了操作強度;(2)鐵碳微電解過程pH值不斷變大，同時需要一定的曝氣，所以引起含銨鹽廢水中氨氮的損失，使回收的銨鹽總氮含量下降，而且氨氣的逸出會引起周圍環境的二次污染;(3)廢水經均和水質調節pH值后依次進行鐵碳微電解和Fenton氧化，由于廢水的COD較大，預處理的負荷大，所以鐵泥的產量大，鐵碳和雙氧水的的消耗大，運行成本高。

　　發明內容

　　本發明的目的在于提供一種廢水處理系統及其方法，能夠?qū)崿F(xiàn)對廢水的循環利用，具有良好的環境和經濟效。

　　為達到上述目的，本發明采用下述技術方案：一種廢水處理系統及其方法，所述系統包括集水池、緩沖池、調節釜、第一緩沖罐、MVR蒸發系統、調節罐、吸附系統、第二緩沖罐、脫氨氮系統;所述集水池、緩沖池、調節釜、第一緩沖罐、MVR蒸發系統、調節罐、吸附系統、第二緩沖罐、脫氨氮系統均設置有進口和出口;所述集水池的出口與緩沖池的進口相連接，所述緩沖池的出口與調節釜的進口相連接，所述調節釜的出口與第一緩沖罐的進口相連接，所述第一緩沖罐的出口與MVR蒸發系統的進口相連接，所述MVR蒸發系統的出口與調節罐的進口相連接，所述調節罐的出口與吸附系統的進口相連接，所述吸附系統的出口與第二緩沖罐的進口相連接，所述第二緩沖罐的出口與脫氨氮系統的進口相連接。

　　優選地，所述集水池的前部設置有格柵裝置;所述格柵裝置包括粗格柵和細格柵，粗格柵的柵隙為20-30mm，粗格柵的出口通過管道與細格柵的進口相連接，細格柵的柵隙為5-10mm，細格柵的出口與管道集水池相連接;所述集水池內設置有曝氣系統、第一攪拌系統和流量計，所述曝氣系統包括曝氣頭和曝氣空氣壓縮機，所述曝氣頭設置在集水池的池底;所述第一攪拌系統包括攪拌槳和電機，所述集水池的上部設置有多孔板，所述第一攪拌系統設置在集水池的上部的多孔板上，所述曝氣系統與流量計相連接，所述流量計與曝氣空氣壓縮機相連接，所述曝氣空氣壓縮機設置在集水池的外部。

　　優選地，所述緩沖池的池底形狀為錐形，通過沉淀作用去除較小的懸浮物和雜質;所述調節釜內的廢水pH值調至5-6.5，廢水在調節釜內的停留時間為30-120min;所述調節釜內設置有防結焦劑，所述防結焦劑質量為廢水質量的0.1-0.5%。

　　優選地，所述防結焦劑為連二亞硫酸鈉、二氧化硫脲、二甲基二硫、硫化鈉或硼氫化鈉，所述調節釜內加入的吸附劑為粉狀活性炭或顆�；钚蕴�，所述活性炭質量為廢水質量的0.02-1.5%。

　　優選地，所述調節罐上設置有酸液自動加藥系統和第二攪拌系統，所述調節罐內的廢水pH值調至3-5。

　　優選地，所述吸附系統內設置有大孔吸附樹脂，樹脂飽和吸附體積為樹脂體積的65-100倍。

　　優選地，所述脫氨氮系統內設置有酸性陽離子交換樹脂，樹脂的飽和吸附體積為樹脂體積的55-260倍。

　　一種廢水處理方法，包括如下步驟：

　　(1)生產廢水經格柵去除機械雜質后流入集水池，集水池起到儲存廢水和均衡水質水量的作用;

　　(2)廢水由集水池進入緩沖池進行分級沉淀，去除較小的懸浮物和雜質;

　　(3)緩沖池出水進入調節釜，調節廢水pH值，邊攪拌往調節釜邊加入防結焦劑和吸附劑，攪拌均勻;

　　(4)調節釜中的廢水過濾，濾液進入第一緩沖罐，濾渣作為固廢外運處置;

　　(5)第一緩沖罐中的出水經預熱器加熱后進入MVR蒸發系統進行濃縮;

　　(6)調節罐進水pH值大于7，在攪拌過程中向調節罐中加入酸液，調節廢水pH值;

　　(7)所述調節罐出水進入吸附系統，將有機物高效去除;

　　(8)所述吸附系統出水進入第二緩沖罐;

　　(9)第二緩沖罐出水進入脫氨氮系統，水中的銨根離子與陽離子交換樹脂上的氫離子通過離子交換，使廢水中的氨氮被有效去除，廢水處理系統出水達標排放或作為工藝用水回用，洗脫液進入緩沖池，通過蒸發系統回收銨鹽。

　　本發明的有益效果如下：

　　本發明所述技術方案具有原理明確、設計簡單的優點，占地面積小，操作方便，工作環境衛生，凈化效果好，無二次污染，固廢產量小，可將廢水中的氨氮資源以銨鹽的形式高效回收，而且系統出水滿足工藝用水回用標準，節約了寶貴的水資源，充分實現了廢水的循環利用，具有良好的環境和經濟效益。
