申請日2015.10.28

　　公開(公告)日2016.03.09

　　IPC分類號F23G7/00; C02F11/12; C02F11/00; C04B33/132

　　摘要

　　本實用新型提供移動撬裝式有機污泥再生利用回轉窯，包括回轉窯，所述回轉窯包括主窯和副窯，所述主窯和副窯均為整體設計或者可拆卸分體設計，所述主窯和副窯至少可分成兩個組成部分，每個所述組成部分均通過調節可升降箱式鋼板基墩安裝在鋼架構的撬裝托板上。本實用新型具有的優點和積極效果是：一、充分重視設備撬裝化，機動靈活性強，便于異地運輸、場地適應性強。二、工藝部分結構緊湊，設備重復利用率高;采用組裝化、模塊化、橇裝化設計，提高工廠預制化程度，減少現場施工量，方便現場生產組織。

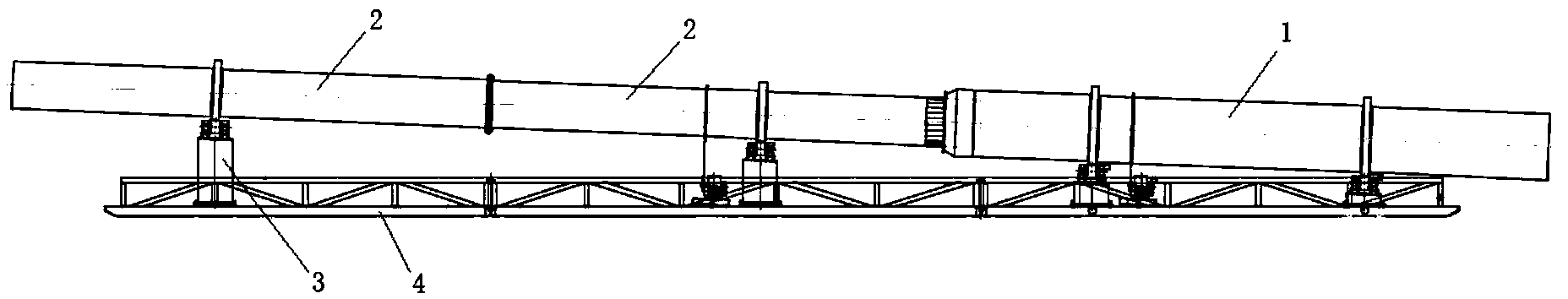

　　摘要附圖



　　權利要求書

　　1.移動撬裝式有機污泥再生利用回轉窯，其特征在于：

　　包括回轉窯，所述回轉窯包括主窯和副窯，所述主窯和副窯均為整體設計或者可拆卸分體設計，所述主窯和副窯至少可分成兩個組成部分，

　　每個所述組成部分均通過調節可升降箱式鋼板基墩安裝在鋼架構的撬裝托板上。

　　2.根據權利要求1所述的移動撬裝式有機污泥再生利用回轉窯，其特征在于：所述鋼架構的撬裝托板采用345B材質鋼材，其厚度為14mm。

　　3.根據權利要求1所述的移動撬裝式有機污泥再生利用回轉窯，其特征在于：還包括分別安裝在鋼結構的撬裝托板上的造粒機、攪拌機、滾篩機、碾碎機、電控室和除塵室。

　　說明書

　　移動撬裝式有機污泥再生利用回轉窯

　　技術領域

　　本實用新型涉及有機污泥處理裝置領域，尤其是涉及一種移動撬裝式有機污泥再生利用回轉窯。

　　背景技術

　　隨著國家對環保要求的越來越嚴格，含有機污泥無害化、減量化、資源化處理技術將成為污泥處理技術發展的必然趨勢。將有機污泥采用相應治理技術處理，達到國家排放的標準，或者回用鋪路等綜合利用，能夠徹底實現有機污泥的無害化處理，可以實現再生利用國家倡導的可持續循環經濟。

　　目前國內有機污泥處理多是采用固定式建站的方式，這種方式適合于處理量大、有機污泥來源比較集中的場合。但是在勘探現場、邊遠油田、煉油廠和一些分散在油田邊緣的小采油廠，由于有機污泥產生比較分散，且產生量比較小，如果建設大的固定式處理站相對成本較高;同時由于距離其他固定污泥處理站又有一段距離，區塊分散，地面環境條件較差，將有機污泥運輸?shù)焦潭ㄎ勰嗵幚碚疽矔?huì)對周邊環境帶來一定危害。

　　發明內容

　　本實用新型的目的是克服現有技術的不足，提供一種移動撬裝式有機污泥再生利用回轉窯。

　　本實用新型的技術方案是：

　　移動撬裝式有機污泥再生利用回轉窯，包括回轉窯，所述回轉窯包括主窯和副窯，所述主窯和副窯均為整體設計或者可拆卸分體設計，所述主窯和副窯至少可分成兩個組成部分，

　　每個所述組成部分均通過調節可升降箱式鋼板基墩安裝在鋼架構的撬裝托板上。

　　所述鋼架構的撬裝托板采用345B材質鋼材，其厚度為14mm。

　　還包括分別安裝在鋼結構的撬裝托板上的造粒機、攪拌機、滾篩機、碾碎機、電控室和除塵室。

　　本實用新型具有的優點和積極效果是：

　　一、充分重視設備撬裝化，機動靈活性強，便于異地運輸、場地適應性強。

　　二、工藝部分結構緊湊，設備重復利用率高;采用組裝化、模塊化、橇裝化設計， 提高工廠預制化程度，減少現場施工量，方便現場生產組織。
