申請日2017.11.02

　　公開(公告)日2018.02.09

　　IPC分類號C02F9/14; B01D53/84

　　摘要

　　本發明公開一種污水資源化處理裝置，包括生化處理系統、物化處理系統、消毒系統及生物除臭系統組成，所述生化處理系統、物化處理系統、消毒系統及生物除臭系統之間通過管路鏈接，所述生化處理系統由格柵、調節池、提升泵及曝氣生物濾池依次通過管路連接組成。本發明能夠對小區污水進行有效穩定的回收與利用。

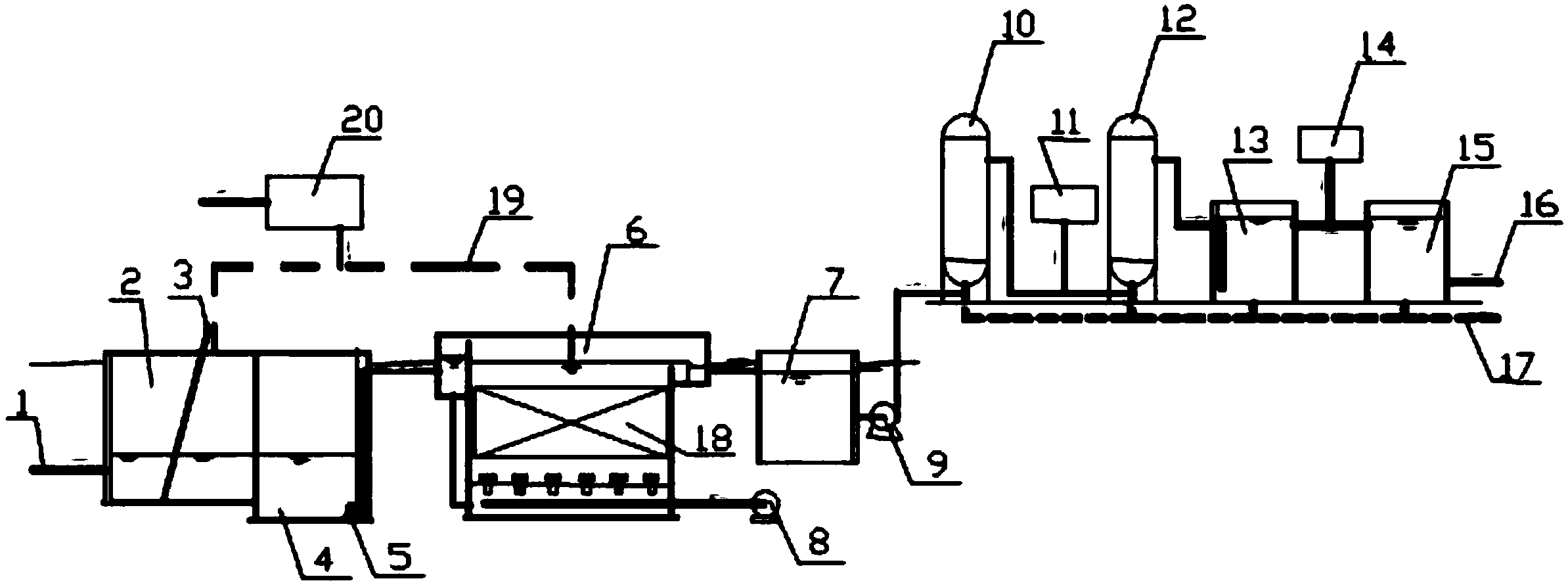

　　摘要附圖



　　權利要求書

　　1.一種污水資源化處理裝置，其特征在于：包括生化處理系統、物化處理系統、消毒系統及生物除臭系統(20)組成，所述生化處理系統、物化處理系統、消毒系統及生物除臭系統(20)之間通過管路鏈接，所述生化處理系統由格柵(3)、調節池、提升泵及曝氣生物濾池(6)依次通過管路連接組成。

　　2.根據權利要求1所述的污水資源化處理裝置，其特征在于：所述物化處理系統由中間水池(7)和活性炭過濾器(12)組成。

　　3.根據權利要求2所述的污水資源化處理裝置，其特征在于：所述消毒系統包括消毒池和二氧化氯發生器(14)，所述二氧化氯發生器(14)與所述消毒池連接。

　　4.根據權利要求1所述的污水資源化處理裝置，其特征在于：所述格柵(3)、調節池及曝氣生物濾池(6)所組成的生化處理系統采用埋地設計，所述格柵(3)置于調節池的污水入流端。

　　5.根據權利要求4所述的污水資源化處理裝置，其特征在于：所述曝氣生物濾池(6)內設有填料(18)，填料(18)裝填高度1-2米。

　　6.根據權利要求1所述的污水資源化處理裝置，其特征在于：所述石英砂過濾器(10)前設置有投藥系統。

　　7.根據權利要求1所述的污水資源化處理裝置，其特征在于：所述投藥系統包括加藥單元和快速配藥混合單元。

　　8.根據權利要求1所述的污水資源化處理裝置，其特征在于：所述加藥單元為絮凝劑。

　　9.根據權利要求1所述的污水資源化處理裝置，其特征在于：所述快速配藥混合單元采用混合池，所述混合池內內設攪拌機。

　　說明書

　　污水資源化處理裝置

　　技術領域

　　本發明涉及資源與環保技術領域，特別是涉及一種污水資源化處理裝置。

　　背景技術

　　我國水資源人均占有量不足2200m3，僅為世界平均水平的1/4，是美國的20%，俄羅斯的15%。全國每年缺水近400億m3，全國660多座城市中有400多座城市面臨缺水問題，市、工業年缺水近60億m3，農業每年因旱減產糧食280多億公斤。隨著中國工業化和城市化進程的快速推進，城市的缺水現象更加嚴重。同時，隨著國家經濟的飛速發展，城市規模不斷向周圍擴展。在眾多城市的邊緣地區以及旅游景區出現了新的建筑小區，有賓館、住宅、學校、休閑娛樂設施、醫院等，由于小區位置分散，若全部污水依靠城市污水廠處理，收集輸送難度較大,小區的污水若都就近排入地面水體，會污染了周圍環境，特別是有些旅游景點，地面水體水質惡化，與周圍環境極不協調。另外，小區綠化、水景等引起用水量不斷加大，使城市供水能力顯得不足，造成我國水資源危機日益嚴重。為了緩解水資源危機，針對居民小區污水狀況及雜用水要求，建立小區污水處理站，將污水處理達標后作為雜用水回用于小區，這是解決現有生活污水排放污染及及解決用水不足問題行之有效的手段生活污水是一種穩定的水資源，小區的生活污水經過適當處理后，不僅可以為水資源匱乏地區提供了新的“水源”，即使對水源豐沛的地區,也可以起到防治污染的作用，減輕城市下水管網和污水處理的壓力，具有很好的社會效益和經濟效益。

　　但目前常用的污水處理和中水制備方法大多是建造大型污水處理廠或污水處理裝置，而缺少適用于社區、園區、樓宇乃至家庭的污水處理技術與設備。

　　小區生活污水處理及回用工藝是在傳統的城市污水處理工藝的基礎上起來的，多采用生物處理+物化處理工藝。對于生物處理單元，通常采用活性污泥法或生物膜法，雖然這些技術較成熟，但活性污泥法對沖擊負荷適應能力差,易發生污泥膨脹,處理構筑物多，占地面積大,基建投資和運行費用高,管理復雜等，不適宜小區污水處理。生物膜法具有抗沖擊負荷、適宜中小水量等優點，但其負荷較低，投資高，其中，生物接觸氧化是應用最廣泛的方法，主要優點是停留時間短、易掛膜，尤其適合設備化，埋地建設倍受用戶青睞，但由于維修管理及設備防腐等方面的問題，近年來應用受到限制。對于物化處理，主要采用混凝沉淀+過濾+消毒處理，具有占地面積小，異味小等優點，但運行管理復雜，投資和運行成本高。近年新興的膜生物反應器雖可省去二沉池和砂濾池，但由于膜材料價格昂貴，使膜生物反應器的投資成本及運行費用都較高。因此開發經濟高效的污水處理與回用方法仍然是很必要的

　　發明內容

　　本發明的目的在于提供一種污水資源化處理裝置，能夠對小區污水進行有效穩定的回收與利用。

　　為達到上述目的，本發明采用下述技術方案：一種污水資源化處理裝置，包括生化處理系統、物化處理系統、消毒系統及生物除臭系統組成，所述生化處理系統、物化處理系統、消毒系統及生物除臭系統之間通過管路鏈接，所述生化處理系統由格柵、調節池、提升泵及曝氣生物濾池依次通過管路連接組成。

　　優選地，所述物化處理系統由中間水池和活性炭過濾器組成。

　　優選地，所述消毒系統包括消毒池和二氧化氯發生器，所述二氧化氯發生器與所述消毒池連接。

　　優選地，所述格柵、調節池及曝氣生物濾池所組成的生化處理系統采用埋地設計，所述格柵置于調節池的污水入流端。

　　優選地，所述曝氣生物濾池內設有填料，填料裝填高度1-2米。

　　優選地，所述石英砂過濾器前設置有投藥系統。

　　優選地，所述投藥系統包括加藥單元和快速配藥混合單元。

　　優選地，所述加藥單元為絮凝劑。

　　優選地，所述快速配藥混合單元采用混合池，所述混合池內內設攪拌機。

　　本發明的有益效果如下：

　　本發明所述技術方案具有原理明確、設計簡單的優點，綜合活性污泥法和生物膜法的優勢，提出一種零排放的小區污水資源化處理技術，并在此技術的基礎上開發發明一種零排放的小區污水資源化處理裝置，通過負荷匹配實現生化與物化聯合調控優化組合，對小區污水進行有效穩定的回收與利用。
