申請日2017.11.02

　　公開(公告)日2018.02.23

　　IPC分類號B02C18/18

　　摘要

　　本發明提供一種水處理用破碎刀片及破碎裝置，其在對懸浮于水中的殘渣進行破碎的破碎裝置中使用，切刀部與襯套部形成為一體。本發明的技術方案用破碎刀片，能夠抑制腐蝕等造成的破碎刀片的破損，因此能夠減少破碎刀片的更換頻率。

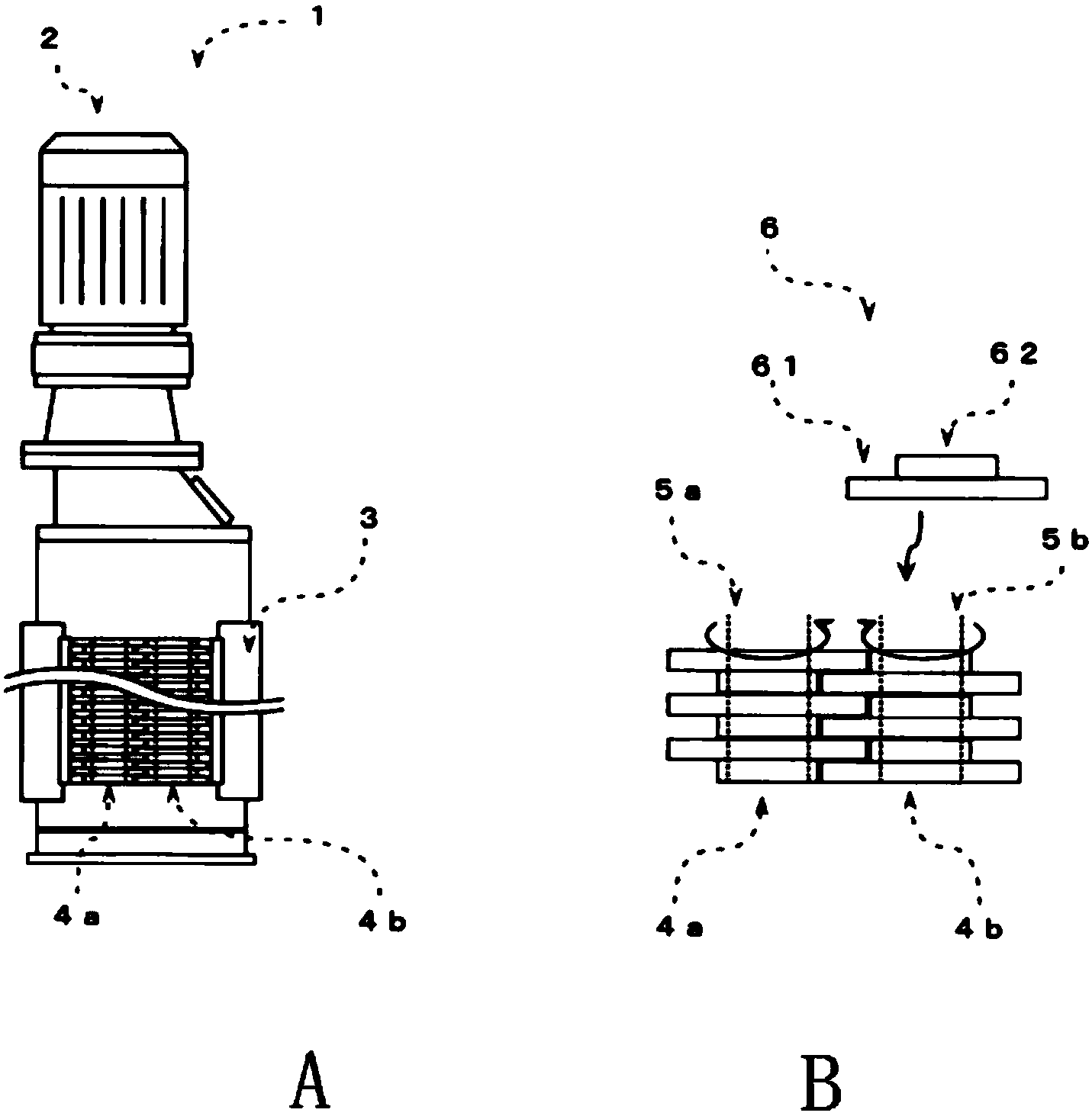

　　摘要附圖



　　權利要求書

　　1.一種水處理用破碎刀片，該水處理用破碎刀片適用于對懸浮于水中的殘渣進行切割的破碎裝置中，該水處理用破碎刀片的特征在于，切刀部與襯套部形成為一體。

　　2.如權利要求1所述的水處理用破碎刀片，其特征在于，在所述切刀部與所述襯套部之間形成有槽。

　　3.如權利要求1或2所述的水處理用破碎刀片，其特征在于，所述槽的深度為0.1mm～5mm，寬度為0.2mm～10mm。

　　4.如權利要求1至3中任一項所述的水處理用破碎刀片，其特征在于，所述槽的剖面形狀為圓弧狀。

　　5.一種破碎裝置，其特征在于，該破碎裝置具備權利要求1至4中任一項所述的水處理用破碎刀片。

　　說明書

　　一種水處理用破碎刀片及破碎裝置

　　技術領域

　　本發明屬于污水處理領域，具體涉及一種水處理用破碎刀片及破碎裝置。

　　背景技術

　　在污水處理廠等中，存在殘渣等夾雜物堵塞泵或脫水機等設備的問題，因而在這些設備的前段設置用于破碎殘渣等夾雜物的破碎裝置。并且，在清洗殘渣等夾雜物的工序中，為了提高夾雜物的清洗效果，也使用破碎裝置。

　　例如，專利文獻1中記載有在對污水處理廠中回收的殘渣進行處理的處理系統中用于破碎并清洗殘渣的盤式破碎機。該盤式破碎機中，在旋轉軸固定多片盤形切刀而成的2臺破碎單元配設成使破碎單元的盤形切刀彼此重疊。

　　并且，專利文獻2中記載有在上下水道或各種排水處理設施中使用的破碎裝置的旋轉切刀的結構。如專利文獻2所述，以往的破碎裝置的旋轉切刀由沿著旋轉軸的軸向?qū)盈B配置的多片破碎刀片和介于上下破碎刀片之間的襯套構成。

　　專利文獻1：日本特開2001-187399號公報

　　專利文獻2：日本專利第5528615號公報

　　由于污水處理廠等水處理設施中的破碎裝置是在水中使用的，因此破碎刀片處于容易腐蝕的環境下。而且，若盤形的破碎刀片腐蝕，則有可能從破碎刀片的周圍朝向旋轉軸用軸孔產生裂縫等破損。為了解決上述缺陷，本發明提出了一種空氣過濾器。

　　發明內容

　　為了解決現有技術中所存在的上述不足，本發明提出了一種水處理用破碎刀片及破碎裝置。

　　具體而言，本發明提供以下的水處理用破碎刀片及具備該水處理用破碎刀片的破碎裝置。

　　用于解決上述課題的本發明的水處理用破碎刀片使用于對懸浮于水中的殘渣進行切割的破碎裝置中，其中，切刀部與襯套部形成為一體。

　　根據本發明，由于切刀部與襯套部形成為一體，因此軸孔周圍的厚度增加，能夠獲得較高的強度。因此，具有在切刀部的周圍和軸孔之間不易產生裂縫的效果。

　　并且，根據本發明的水處理用破碎刀片，由于切刀部與襯套部形成為一體，因此具有組件件數減少、裝置組裝變得容易的效果。此外，組件件數的減少在組件管理的方面也優異。

　　此外，本發明的水處理用破碎刀片在切刀部與襯套部之間形成有槽。

　　根據該特征，能夠分散施加在形成于切刀部與襯套部之間的角部的應力，因此可抑制在該角部產生裂縫。

　　此外，本發明的水處理用破碎刀片中，所述槽的深度為0.1～5mm，所述槽的寬度為0.2～10mm。

　　為了分散施加于角部的應力，槽需要具有一定大小的深度和寬度，但若槽的深度過大，則反倒會沿著槽產生裂縫。根據上述特征，能夠分散施加于角部的應力，同時能夠抑制因形成槽而產生的裂縫。

　　此外，本發明的水處理用破碎刀片的所述槽的剖面形狀為圓弧狀。

　　若將槽的剖面形狀設為多邊形，則在槽的內表面形成多個角部。因此，施加于切刀部與襯套部之間的應力會向形成于槽的內表面的多個角部分散。然而，應力仍然容易施加在形成于槽的內表面的各角部。

　　根據槽的剖面形狀為圓弧狀的上述特征，在槽的內表面沒有角部，應力會沿著槽的內表面而均勻分散，因此在防止破損的方面尤其具有優異的效果。

　　并且，用于解決上述課題的本發明的破碎裝置具備上述水處理用破碎刀片。

　　根據該破碎裝置，由于具備上述水處理用破碎刀片，因此即便在污水處理廠等水處理設施中使用，也能夠抑制因腐蝕而產生裂縫的情況。

　　并且，由于切刀部與襯套部形成為一體，因此組件件數減少，從裝置組裝和組件管理的觀點來看非常有用。

　　根據本發明的水處理用破碎刀片及破碎裝置，能夠抑制因腐蝕等引起的破碎刀片的破損，因此能夠減少破碎刀片的更換頻率。

　　與現有技術相比，本發明具有如下有益效果：

　　本發明提出的技術方案具有既能有效過濾空氣中的細小顆粒及細菌的、過濾效率高且結構簡單、制造成本低的優點。
