申請日2017.11.02

　　公開(公告)日2018.03.20

　　IPC分類號C02F11/04; C02F1/461

　　摘要

　　本發明公開了一種電化學沉淀回收剩余污泥中氮磷的裝置及方法，該裝置包括剩余污泥池、剩余污泥厭氧發酵池、發酵液沉淀池、電化學反應槽和貯水箱，電化學反應槽內置陽極鎂棒和陰極碳棒，通過形成鳥糞石實現剩余污泥中氮磷的回收。利用該裝置回收剩余污泥中氮磷的方法為：將剩余污泥的厭氧發酵液引入電化學反應槽提供氨氮和磷，在直流電場作用下陽極鎂棒與陰極碳棒發生電子轉移分別提供Mg2+和OH‑，在錐形沉淀區自由沉降鳥糞石結晶物進行回收，去除氮磷后的上清液溢流排入貯水箱。本發明裝置無需額外投加鎂離子試劑即可實現剩余污泥中氮磷的同步回收，且回收產物具有可觀的經濟性。

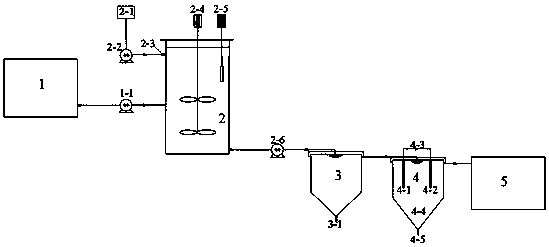

　　摘要附圖



　　權利要求書

　　1.一種電化學沉淀回收剩余污泥中氮磷的裝置，其特征在于包括剩余污泥池、剩余污泥厭氧發酵池、發酵液沉淀池、電化學反應槽和貯水箱，其中剩余污泥池通過管道及剩余污泥投加泵與剩余污泥厭氧發酵池相連，剩余污泥厭氧發酵池上部的加藥口通過管道及堿劑投加泵與堿劑儲備罐相連，剩余污泥厭氧發酵池內設有攪拌器和pH計，剩余污泥厭氧發酵池通過管道及發酵排泥泵與發酵液沉淀池相連，發酵液沉淀池中的上清液經頂部溢流槽及管道排入電化學反應槽，發酵液沉淀池底部沉淀經排泥口排出，電化學反應槽內設有陽極鎂棒和陰極碳棒，該陽極鎂棒與陰極碳棒通過導線與直流穩壓電源相連，電化學反應槽內的鳥糞石沉淀物經錐形沉淀區自由沉降至鳥糞石回收口進行鳥糞石回收，電化學反應槽中去除氮磷的上清液經頂部溢流槽及管道排入貯水箱。

　　2.根據權利要求1所述的電化學沉淀回收剩余污泥中氮磷的裝置，其特征在于：所述堿劑儲備罐中盛放有5mol/L的氫氧化鈉溶液。

　　3.一種使用權利要求1所述裝置電化學沉淀回收剩余污泥中氮磷的方法，其特征在于具體步驟為：將剩余污泥池中的剩余污泥通過剩余污泥投加泵泵入剩余污泥厭氧發酵池中進行常溫厭氧攪拌，控制剩余污泥SRT為10-12d，同時開啟堿劑投加泵將堿劑儲備罐中5mol/L的氫氧化鈉溶液通過加藥口泵入到剩余污泥厭氧發酵池中，調節剩余污泥厭氧發酵池內物料的pH值為10±0.5，用于提高剩余污泥的破解效率;根據剩余污泥厭氧發酵池SRT定期通過發酵排泥泵排出部分發酵后污泥至發酵液沉淀池中進行固液分離，隨后開啟剩余污泥投加泵將與排出發酵后污泥等體積的新鮮剩余污泥從剩余污泥池泵入剩余污泥厭氧發酵池中進行厭氧消化;發酵液沉淀池中的上清液溢流排入電化學反應槽中，發酵液沉淀池下層泥渣通過排泥口排出;電化學反應槽內沿直徑方向距離槽壁各1/4直徑處分別懸掛陽極鎂棒和陰極碳棒，該陽極鎂棒與陰極碳棒通過導線與直流穩壓電源相連，陽極鎂棒失電子獲得Mg2+，陰極碳棒得電子獲得OH-，發酵液沉淀池上清液進入電化學反應槽提供了氨氮和磷，在電化學反應槽內的錐形沉淀區形成鳥糞石沉淀物并通過鳥糞石回收口進行鳥糞石回收，電化學反應槽中去除氮磷后的上清液溢流排入貯水箱。

　　4.根據權利要求3所述的電化學沉淀回收剩余污泥中氮磷的方法，其特征在于所述剩余污泥池中剩余污泥的主要指標為：MLSS=8000-9000mg/L，MLVSS=5000-5500mg/L，pH=7-8。

　　說明書

　　一種電化學沉淀回收剩余污泥中氮磷的裝置及方法

　　技術領域

　　本發明屬于剩余污泥中氮磷的回收技術領域，具體涉及一種電化學沉淀回收剩余污泥中氮磷的裝置及方法。

　　背景技術

　　目前城市污水廠多利用生物脫氮除磷技術實現氮磷的去除。磷是生命活動不可或缺的元素，也是造成水體富營養化的主導因素，亦是一種不可再生資源，其回收勢在必行。生物除磷借助于聚磷菌的作用將污水中各種形態的磷轉移到剩余污泥中，并最終通過排泥實現出水磷濃度的降低。本質上來講，這只是磷的位置轉移，水相轉移到泥相。實現磷的真正去除則需要借助于化學方式，通過形成磷沉淀或者結晶來實現。對于氮的去除，主要借助于硝化和反硝化過程將各種形式的氮轉化為N2排入大氣，而這一過程中因微生物的作用而產生的中間產物N2O亦是一種溫室氣體。因此，需要尋求一種有效途徑可去除污水中氮磷污染物并將其變廢為寶。另外，脫氮除磷過程產生的剩余污泥也是一種二次污染物質，需要進行合理的處理與處置以降低其對環境的危害并減輕污水廠運行壓力。

　　磷酸銨鎂結晶法可通過控制溶液中鎂離子、氨氮、磷酸根濃度及pH值形成難溶于水的白色晶體，即鳥糞石(MAP：MgNH4PO4.6H2O)，同步去除氮磷污染物。當溶液中Mg2+、NH4+、HnPO4n-3離子濃度積大于鳥糞石的溶度積常數(Ksp：7.58×10−14-4.36×10−13)時便會自發出現沉淀，該沉淀是一種很好的緩釋肥，可直接作為肥料農用。

　　鳥糞石結晶通常在氮磷濃度較高的廢水中形成，而剩余污泥厭氧消化過程中伴有高濃度的氨氮和磷的釋放，可向其消化液中投加鎂鹽以形成鳥糞石沉淀。這一過程中需要通過監測消化液中氨氮和磷酸根濃度，并通過優化鳥糞石形成條件來控制反應過程，以提高鎂鹽的利用率和沉淀效果，過程繁瑣。本發明利用電化學方法處理剩余污泥厭氧消化液，通過陰陽極電子的轉移實現鳥糞石結晶的形成，無需額外投加鎂離子試劑，且能耗低，效果好。

　　發明內容

　　本發明解決的技術問題是提供了一種設備結構簡單且運行成本較低的電化學沉淀回收剩余污泥中氮磷的裝置及方法。

　　本發明為解決上述技術問題采用如下技術方案，一種電化學沉淀回收剩余污泥中氮磷的裝置，其特征在于包括剩余污泥池、剩余污泥厭氧發酵池、發酵液沉淀池、電化學反應槽和貯水箱，其中剩余污泥池通過管道及剩余污泥投加泵與剩余污泥厭氧發酵池相連，剩余污泥厭氧發酵池上部的加藥口通過管道及堿劑投加泵與堿劑儲備罐相連，剩余污泥厭氧發酵池內設有攪拌器和pH計，剩余污泥厭氧發酵池通過管道及發酵排泥泵與發酵液沉淀池相連，發酵液沉淀池中的上清液經頂部溢流槽及管道排入電化學反應槽，發酵液沉淀池底部沉淀經排泥口排出，電化學反應槽內設有陽極鎂棒和陰極碳棒，該陽極鎂棒與陰極碳棒通過導線與直流穩壓電源相連，電化學反應槽內的鳥糞石沉淀物經錐形沉淀區自由沉降至鳥糞石回收口進行鳥糞石回收，電化學反應槽中去除氮磷的上清液經頂部溢流槽及管道排入貯水箱。

　　進一步優選，所述堿劑儲備罐中盛放有5mol/L的氫氧化鈉溶液。

　　一種使用上述裝置電化學沉淀回收剩余污泥中氮磷的方法，其特征在于具體步驟為：將剩余污泥池中的剩余污泥通過剩余污泥投加泵泵入剩余污泥厭氧發酵池中進行常溫厭氧攪拌，控制剩余污泥SRT為10-12d，同時開啟堿劑投加泵將堿劑儲備罐中5mol/L的氫氧化鈉溶液通過加藥口泵入剩余污泥厭氧發酵池中，調節剩余污泥厭氧發酵池內物料的pH值為10±0.5，用于提高剩余污泥的破解效率;根據剩余污泥厭氧發酵池SRT定期通過發酵排泥泵排出部分發酵后污泥至發酵液沉淀池中進行固液分離，隨后開啟剩余污泥投加泵將與排出發酵后污泥等體積的新鮮剩余污泥從剩余污泥池泵入剩余污泥厭氧發酵池中進行厭氧消化;發酵液沉淀池中的上清液溢流排入電化學反應槽中，發酵液沉淀池下層泥渣通過排泥口排出;電化學反應槽內沿直徑方向距離槽壁各1/4直徑處分別懸掛陽極鎂棒和陰極碳棒，該陽極鎂棒與陰極碳棒通過導線與直流穩壓電源相連，陽極鎂棒失電子獲得Mg2+，陰極碳棒得電子獲得OH-，發酵液沉淀池上清液進入電化學反應槽提供了氨氮和磷，在電化學反應槽內的錐形沉淀區形成鳥糞石沉淀物并通過鳥糞石回收口進行鳥糞石回收，電化學反應槽中去除氮磷后的上清液溢流排入貯水箱。

　　進一步優選，所述剩余污泥池中剩余污泥的主要指標為：MLSS=8000-9000mg/L，MLVSS=5000-5500mg/L，pH=7-8。

　　本發明與現有技術相比具有以下有益效果：

　　1、本發明無需額外投加鎂離子試劑，利用電化學原理形成鳥糞石以回收剩余污泥中的氮磷，降低運行成本，能耗較低，沉降物純度較高;

　　2、本發明可與脫氮除磷系統聯用，剩余污泥直接排入剩余污泥厭氧發酵池中進行處理，實現剩余污泥的減量化和資源化;

　　3、本發明中去除氮磷的消化液亦可作為脫氮除磷的碳源，減少外加碳源的投加，提高脫氮除磷系統的運行效果。
