申請日2017.11.01

　　公開(公告)日2018.01.12

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種六段生化污水處理方法，屬于污水生化處理領域，其包括相互鄰接一體的前置生化區、中間生化區和后置處理區，其中，前置生化區設置有格柵格、預缺氧污泥儲存格、提升泵格、厭氧格和缺氧格;預缺氧污泥儲存格前接格柵格，通過隔墻頂部上長條溢流口與格柵格相連通，厭氧格后端是通過隔墻側端豎向長條開孔與缺氧格相連通;中間生化區設置有泥膜混合好氧格、活性污泥好氧格和好氧/缺氧選擇格，泥膜混合好氧格內填有懸浮載體，底部設置穿孔管曝氣系統，活性污泥好氧格底部設置微孔曝氣器，后置處理區設置有二沉格、絮凝反應格、深度沉淀格和消毒格，好氧/缺氧選擇格通過隔墻一側上部的沉淀配水渠管與二沉格相通，深度沉淀格通過溢流管口緊連后面的消毒格。本發明結構緊湊，占地面積小，尤其適用于鄉鎮等分散小型污水處理設施。

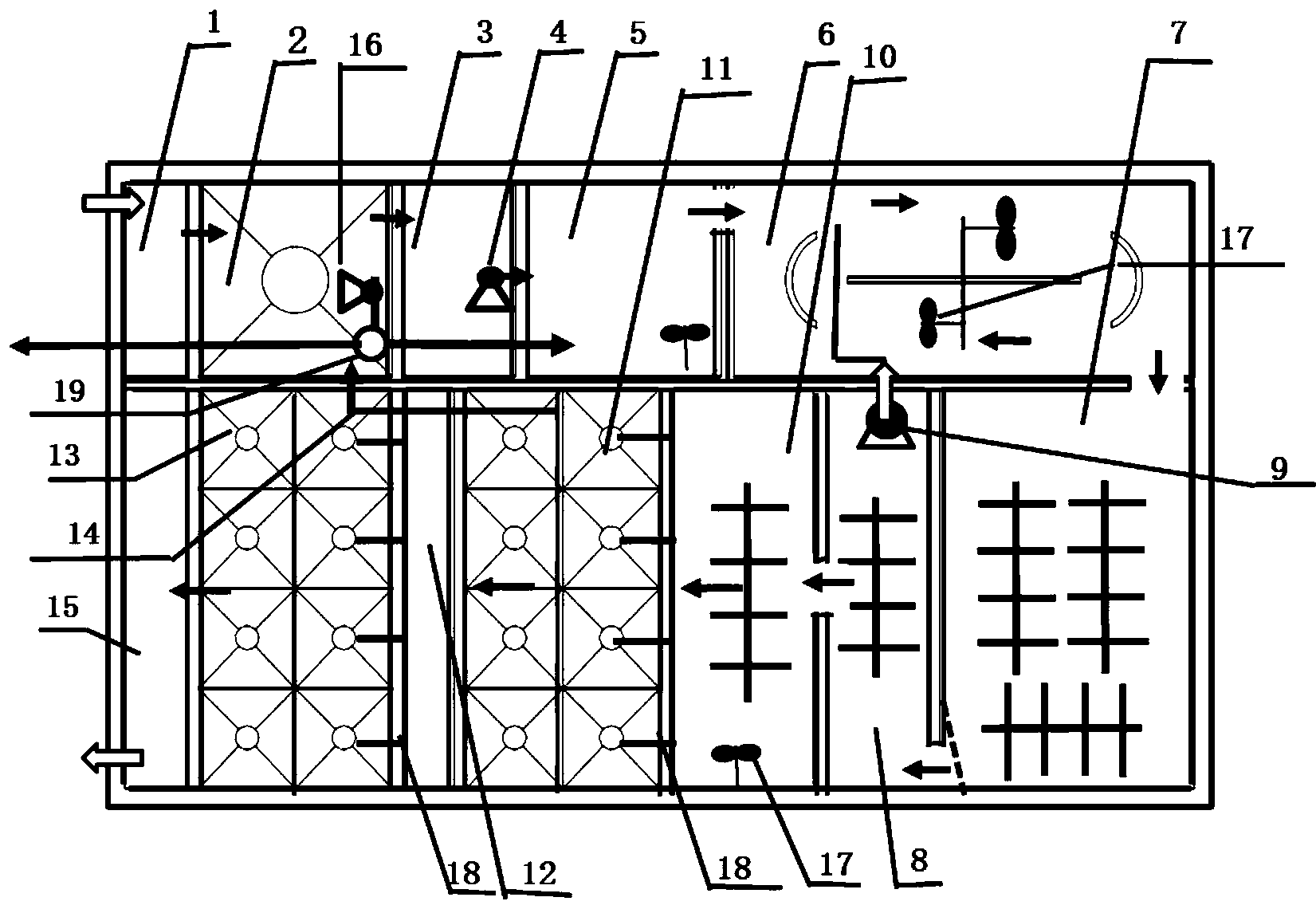

　　摘要附圖



　　權利要求書

　　1.一種六段生化污水處理方法，其特征在于，其包括相互鄰接一體的前置生化區、中間生化區和后置處理區，其中，前置生化區設置有格柵格、預缺氧污泥儲存格、提升泵格、厭氧格和缺氧格;預缺氧污泥儲存格前接格柵格，通過隔墻頂部上長條溢流口與格柵格相連通，預缺氧污泥儲存格通過水流方向后端隔墻上部的溢流口與提升泵格相通;厭氧格通過提升泵出水管線與提升泵格相通，厭氧格后端是通過隔墻側端豎向長條開孔與缺氧格相連通;中間生化區設置有泥膜混合好氧格、活性污泥好氧格和好氧/缺氧選擇格，泥膜混合好氧格內填有懸浮載體，底部設置穿孔管曝氣系統，泥膜混合好氧格通過隔墻側端豎向長條開孔與缺氧格相連通;活性污泥好氧格底部設置微孔曝氣器，它與泥膜混合好氧格通過隔墻側端豎向長條開孔相通;好氧/缺氧選擇格底部設置微孔曝氣器，與活性污泥好氧格也是通過隔墻側端豎向長條開孔相通;后置處理區設置有二沉格、絮凝反應格、深度沉淀格和消毒格，好氧/缺氧選擇格通過隔墻一側上部的沉淀配水渠管與二沉格相通;二沉格通過溢流管口緊連后面的絮凝反應格，絮凝反應格后面也是通過沉淀配水渠管與深度沉淀格相通，深度沉淀格通過溢流管口緊連后面的消毒格;

　　所述方法包括以下步驟：

　　1)池外進水通過格柵格溢流進入預缺氧污泥儲存格，通過它們底部連接的沉淀池排泥管，二沉格和深度沉淀格底部的污泥也進入預缺氧污泥儲存格，經過沉淀格和格柵格進入泥水的出水對格內泥水的擾動使得預缺氧污泥儲存格內的進水與沉淀污泥進行充分混合，為預缺氧反硝化造就了條件;預缺氧污泥儲存格底部設置有污泥回流&排泥泵，污泥回流&排泥泵的出水管末端出水口位于厭氧格進水處，經過預缺氧反硝化的部分底部污泥回流到厭氧格，污泥回流&排泥泵出口管上也安裝了三通管&閥控制系統可自動控制定期將剩余污泥排到所述的六段生化污水處理方法外進一步處理;

　　2)預缺氧污泥儲存格上部的泥水溢流到提升泵格，提升泵格內的提升泵將泥水提升到厭氧格，污泥回流&排泥泵的出水也進入厭氧格，內設置攪拌器，完成厭氧釋磷生化反應，反應后的泥水進入缺氧格，同時，活性污泥好氧格內法人硝化液回流泵隔墻把低DO的硝化液提升回流到缺氧池，也在在攪拌推流作用下，完成前置反硝化脫氮生化反應;

　　3)缺氧格的泥水通過隔墻孔洞流到泥膜混合好氧格，泥膜混合好氧格內投加的懸浮載體的填充比可為20-60%，懸浮載體的表面生長有生物膜，在生物膜內、外，生物膜與泥水之間進行著多種物質的傳遞過程，完成微生物泥膜混合生長的硝化反應，去除氨氮;然后，缺氧格的泥水通過隔墻孔洞流到活性污泥好氧格，在低DO下完成剩余氨氮的去除;

　　4)來自活性污泥好氧格的泥水溢流進沉淀配水渠管對二沉格進行進水配水，二沉格上部的清水溢流到絮凝反應格，在絮凝反應格投加PAC進行化學補充除磷反應，反應后的泥水再溢流進沉淀配水渠管對深度沉淀格進行進水配水，深度沉淀后的清水進入消毒格，消毒后的清水流出池外;而二沉格和深度沉淀格底部的污泥通過它們底部連接的沉淀池排泥管進入預缺氧污泥儲存格。

　　2.根據權利要求1所述的六段生化污水處理方法，其特征在于，所述預缺氧污泥儲存格底部設置有污泥回流&排泥泵。

　　3.根據權利要求1所述的六段生化污水處理方法，其特征在于，所述污泥回流&排泥泵出口管上安裝了三通管&閥控制系統可自動控制定期池外排泥。

　　4.根據權利要求1所述的六段生化污水處理方法，其特征在于，所述活性污泥好氧格內設置了硝化液回流泵可以隔墻把低DO的硝化液回流到缺氧池。

　　5.根據權利要求1所述的六段生化污水處理方法，其特征在于，所述好氧/缺氧選擇格內設置了攪拌器可根據出水TN要求的變化在停止曝氣的情況下進行后置缺氧反硝化脫氮。

　　說明書

　　一種六段生化污水處理方法

　　技術領域

　　本發明涉及污水生化處理領域，尤其涉及一種六段生化污水處理方法。

　　背景技術

　　我國鄉鎮大量的工業和生活污水沒有有效的處理就就地排放，造成了城鎮及農村地表和地下水源的嚴重污染，不僅加快河流、湖泊、水庫等水體的富營養化，而且己威脅飲用水的安全性。

　　因此，提高鄉鎮工業和生物污水處理量正在成為我們各級政府正在進行的全面建設新農村的重點工作內容。然而，我國以前對污水處理技術的研究多針對城市污水或工業廢水，對城鎮分散型污水的特點和排放和處理技術缺乏深入、系統地關注。

　　全國絕大多數中小城鎮未建立污水處理廠(設施)，大量污水未得到有效處理就直接排入水體�，F(xiàn)有的污水處理方法和設備較多，其中的生物脫氮除磷設施多以A/0, AA/0工藝為主;但其仍有不夠理想之處，尤其對經濟力量薄弱，技術人員缺乏城鎮來說更是如此。

　　鄉鎮急需要工藝流程有效簡單，控制、管理運行容易，基建投資和占地面積相對較小的工藝和裝置設備技術。研究和開發適合我國國情的和處理出水穩定的城鎮分散型污水處理技術是當務之急。

　　發明內容

　　本發明的目的在于提供一種六段生化污水處理方法，克服現有技術在占地和深度脫氮除磷方面的缺陷，應用于中小型污水處理設施的深度脫氮除磷。

　　為解決上述技術問題，本發明技術方案包括：

　　一種六段生化污水處理方法，包括相互鄰接一體的前置生化區、中間生化區和后置處理區，其中，前置生化區設置有格柵格、預缺氧污泥儲存格、提升泵格、厭氧格和缺氧格;預缺氧污泥儲存格前接格柵格，通過隔墻頂部上長條溢流口與格柵格相連通，預缺氧污泥儲存格通過水流方向后端隔墻上部的溢流口與提升泵格相通;厭氧格通過提升泵出水管線與提升泵格相通，厭氧格后端是通過隔墻側端豎向長條開孔與缺氧格相連通;

　　中間生化區設置有泥膜混合好氧格、活性污泥好氧格和好氧/缺氧選擇格，泥膜混合好氧格內填有懸浮載體，底部設置穿孔管曝氣系統，泥膜混合好氧格通過隔墻側端豎向長條開孔與缺氧格相連通;活性污泥好氧格底部設置微孔曝氣器，它與泥膜混合好氧格通過隔墻側端豎向長條開孔相通;好氧/缺氧選擇格底部設置微孔曝氣器，與活性污泥好氧格也是通過隔墻側端豎向長條開孔相通;

　　后置處理區設置有二沉格、絮凝反應格、深度沉淀格和消毒格，好氧/缺氧選擇格通過隔墻一側上部的沉淀配水渠管與二沉格相通;二沉格通過溢流管口緊連后面的絮凝反應格，絮凝反應格后面也是通過沉淀配水渠管與深度沉淀格相通，深度沉淀格通過溢流管口緊連后面的消毒格。

　　所述的六段生化污水處理方法，其中，上述預缺氧污泥儲存格底部設置有污泥回流&排泥泵，污泥回流&排泥泵的出水管末端出水口位于厭氧格進水處，可實現經預缺氧反硝化的預缺氧污泥儲存格底部的污泥回流到厭氧格。

　　所述的六段生化污水處理方法，其中，上述污泥回流&排泥泵出口管上安裝了三通管&閥控制系統可自動控制定期池外排泥。

　　所述的六段生化污水處理方法，其中，上述活性污泥好氧格內設置了硝化液回流泵，可以隔墻把低DO的硝化液回流到缺氧池。

　　所述的六段生化污水處理方法，其中，上述好氧/缺氧選擇格內設置了攪拌器，它可根據出水TN要求的變化在停止曝氣的情況下進行后置缺氧反硝化脫氮。

　　本發明具有以下技術有益效果：

　　1) 進水調節、沉淀池污泥排泥和外回流污泥的預缺氧反硝化脫氮三項功能耦合在一預缺氧污泥儲存格一個池格內實現。

　　2)好氧/缺氧選擇格內安裝了微孔曝氣器和攪拌器，它可根據出水TN要求和運行結果，將其調整為后置缺氧反硝化除氮，或繼續好氧硝化去除剩余的氨氮。

　　3)活性污泥好氧格內設置了硝化液回流泵，可以隔墻把低DO的硝化液回流到缺氧池，回流泵揚程低，低DO混合液可充分利用進水有機碳源在缺氧池內進行前置反硝化脫氮。

　　4)在預缺氧污泥儲存格，通過沉淀格和格柵格進入泥水的出水對格內泥水擾動，使得預缺氧污泥儲存格內的進水與沉淀污泥的混合，為預缺氧反硝化造就了條件;預缺氧污泥儲存格底部設置有污泥回流&排泥泵，污泥回流&排泥泵的出水管末端出水口位于厭氧格進水處，經過預缺氧反硝化的部分底部污泥回流到厭氧格，污泥回流&排泥泵出口管上也安裝了三通管&閥控制系統可自動控制定期將剩余污泥排到所述的六段生化污水處理方法外進一步處理。

　　5)泥膜混合好氧格內投加的懸浮載體的填充比可為20-60%，懸浮載體的表面生長有生物膜，在生物膜內、外的生物膜與泥水之間進行著多種物質的傳遞過程;空氣中的氧氣通過曝氣裝置溶解于較激烈混合的泥水中，從那里通過附著的泥水傳遞給生物膜，供微生物用于呼吸;從而使得污水在流動和曝氣的過程中得到了強化硝化，也節省了池格的體積。

　　6)本發明包括了六個生化處理段格，它充分利用預缺氧污泥儲存格起到去除有機物、脫除總氮的功能，為緊湊的一體化結構，占地面積小，運行費用小，特別適用于鄉鎮等分散小型污水處理設施。
