申請日2017.11.01

　　公開(公告)日2018.01.09

　　IPC分類號C02F1/28

　　摘要

　　本發明公開了一種別墅適用廢水凈化裝置，包括凈化裝置主體，所述凈化裝置主體的底部設有凈化裝置箱，所述凈化裝置箱的側面設有拆卸板與抓取桿底座，且所述抓取桿底座與所述凈化裝置箱通過所述拆卸板活動連接，所述抓取桿底座的側面設有抓取桿，且所述抓取桿與所述抓取桿底座緊密焊接，所述凈化裝置箱的側面設有凈水孔，且所述凈水孔貫穿設置于所述凈化裝置箱的內部，該種別墅適用廢水凈化裝置，設置了炭質吸附網，能有效的將廢水中的雜質有效的進行吸附，使得凈化后的水能夠安全的供人們使用，從而提高了該種家用廢水凈化裝置的安全性。

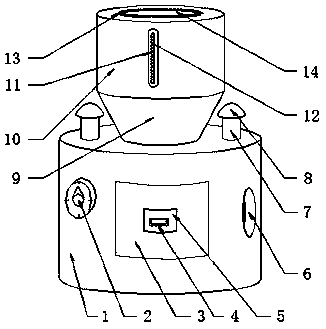

　　摘要附圖



　　權利要求書

　　1.一種別墅適用廢水凈化裝置，包括凈化裝置主體(20)，其特征在于：所述凈化裝置主體(20)的底部設有凈化裝置箱(1)，所述凈化裝置箱(1)的側面設有拆卸板(3)與抓取桿底座(5)，且所述抓取桿底座(5)與所述凈化裝置箱(1)通過所述拆卸板(3)活動連接，所述抓取桿底座(5)的側面設有抓取桿(4)，且所述抓取桿(4)與所述抓取桿底座(5)緊密焊接，所述凈化裝置箱(1)的側面設有凈水孔(6)，且所述凈水孔(6)貫穿設置于所述凈化裝置箱(1)的內部，所述凈化裝置箱(1)的頂部設有信號柱底座(7)和信號柱(8)，且所述信號柱(8)與所述凈化裝置箱(1)通過所述信號柱底座(7)固定連接，所述凈化裝置箱(1)的頂部設有連接柱(9)和沉淀柱(10)，且所述沉淀柱(10)與所述凈化裝置箱(1)通過所述連接柱(9)固定連接，所述沉淀柱(10)的側面設有流量顯示計(11)，且所述流量顯示計(11)與所述沉淀柱(10)之間緊密貼合，所述沉淀柱(10)的頂部設有污水口(14)，且所述污水口(14)嵌入設置于所述沉淀柱(10)的內部，所述凈化裝置箱(1)的內部設有承重板(15)，且所述承重板(15)與所述凈化裝置箱(1)緊密貼合，所述凈化裝置箱(1)的側面設有排污孔(19)，且所述排污孔(19)貫穿設置于所述凈化裝置箱(1)的內部，所述排污孔(19)的側面設有活動膠帶(18)和活動板(17)，且所述活動板(17)與所述排污孔(19)通過所述活動膠帶(18)活動連接。

　　2.根據權利要求1所述的一種別墅適用廢水凈化裝置，其特征在于：所述凈化裝置箱(1)的側面設有凈水記錄表(2)，且所述凈水記錄表(2)與所述凈化裝置箱(1)電性連接。

　　3.根據權利要求1所述的一種別墅適用廢水凈化裝置，其特征在于：所述流量顯示計(11)的側面設有尺寸膠線(12)，且所述尺寸膠線(12)與所述流量顯示計(11)通過黏膠粘合。

　　4.根據權利要求1所述的一種別墅適用廢水凈化裝置，其特征在于：所述污水口(14)的側面設有密封膠圈(13)，且所述密封膠圈(13)與所述污水口(14)通過黏膠粘合。

　　5.根據權利要求1所述的一種別墅適用廢水凈化裝置，其特征在于：所述凈化裝置箱(1)的內部設有炭質吸附網(16)，且所述炭質吸附網(16)與所述凈化裝置箱(1)之間緊密貼合。

　　說明書

　　一種別墅適用廢水凈化裝置

　　技術領域

　　本發明涉及凈化裝置技術領域，具體為一種別墅適用廢水凈化裝置。

　　背景技術

　　水凈化裝置是一種通過絮凝劑的反離子效應來絮凝分離污水中雜質的水凈化裝置，水凈化裝置本發明涉及水凈化設備技術領域，特指一種水凈化裝置，該水凈化裝置其由多數個水凈化模塊組成，該模塊至少設置有第一進水口、水蒸汽產生空間及出水口，水蒸汽產生空間內設有蒸汽發生器，并且該水蒸汽產生空間分別與第一進水口及出水口連通;每個模塊的第一進水口與總進水管連通，每個模塊的出水口與總出水管連通，隨著科學技術的發展，家用廢水凈化裝置也越來越多，而且功能也越來越強大，

　　但現有的家用廢水凈化裝置沒有設置炭質吸附網，不能有效的將廢水中的雜質有效的進行吸附，使得凈化后的水存在一些難以發現的物質，讓使用者使用后會引發各種病狀，從而降低了家用廢水凈化裝置的安全性，因為家用廢水凈化裝置沒有設置凈水記錄表，使用者不能直接有效的觀察到家用廢水凈化裝置的工作效率，降低了家用廢水凈化裝置的實用性，家用廢水凈化裝置沒有設置拆卸板，讓家用廢水凈化裝置出現故障時，不能快速的將家用廢水凈化裝置拆卸，影響了家用廢水凈化裝置的修復速度，從而降低了家用廢水凈化裝置的工作效率。

　　所以，如何設計一種別墅適用廢水凈化裝置，成為我們當前要解決的問題。

　　發明內容

　　本發明的目的在于提供一種別墅適用廢水凈化裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種別墅適用廢水凈化裝置，包括凈化裝置主體，所述凈化裝置主體的底部設有凈化裝置箱，所述凈化裝置箱的側面設有拆卸板與抓取桿底座，且所述抓取桿底座與所述凈化裝置箱通過所述拆卸板活動連接，所述抓取桿底座的側面設有抓取桿，且所述抓取桿與所述抓取桿底座緊密焊接，所述凈化裝置箱的側面設有凈水孔，且所述凈水孔貫穿設置于所述凈化裝置箱的內部，所述凈化裝置箱的頂部設有信號柱底座和信號柱，且所述信號柱與所述凈化裝置箱通過所述信號柱底座固定連接，所述凈化裝置箱的頂部設有連接柱和沉淀柱，且所述沉淀柱與所述凈化裝置箱通過所述連接柱固定連接，所述沉淀柱的側面設有流量顯示計，且所述流量顯示計與所述沉淀柱之間緊密貼合，所述沉淀柱的頂部設有污水口，且所述污水口嵌入設置于所述沉淀柱的內部，所述凈化裝置箱的內部設有承重板，且所述承重板與所述凈化裝置箱緊密貼合，所述凈化裝置箱的側面設有排污孔，且所述排污孔貫穿設置于所述凈化裝置箱的內部，所述排污孔的側面設有活動膠帶和活動板，且所述活動板與所述排污孔通過所述活動膠帶活動連接。

　　進一步的，所述凈化裝置箱的側面設有凈水記錄表，且所述凈水記錄表與所述凈化裝置箱電性連接。

　　進一步的，所述流量顯示計的側面設有尺寸膠線，且所述尺寸膠線與所述流量顯示計通過黏膠粘合。

　　進一步的，所述污水口的側面設有密封膠圈，且所述密封膠圈與所述污水口通過黏膠粘合。

　　進一步的，所述凈化裝置箱的內部設有炭質吸附網，且所述炭質吸附網與所述凈化裝置箱之間緊密貼合。

　　與現有技術相比，本發明的有益效果是：該種別墅適用廢水凈化裝置，設置了炭質吸附網，能有效的將廢水中的雜質有效的進行吸附，使得凈化后的水能夠安全的供人們使用，從而提高了該種家用廢水凈化裝置的安全性，因為該種家用廢水凈化裝置設置凈水記錄表，使用者能直接有效的觀察到該種家用廢水凈化裝置的工作效率，提高了該種家用廢水凈化裝置的實用性，該種家用廢水凈化裝置設置了拆卸板，讓該種家用廢水凈化裝置出現故障時，能快速的將該種家用廢水凈化裝置拆卸，提高了該種家用廢水凈化裝置的修復速度，從而提高了該種家用廢水凈化裝置的工作效率。
