申請日2017.11.01

　　公開(公告)日2018.01.16

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種全混與廊道組合式污水生化處理方法，屬于污水生化處理領域，其包括相互銜接一體的厭缺氧處理區、好氧硝化處理區和后置處理區;厭缺氧處理區設置全混式的預缺氧區、厭氧區和前置缺氧區，預缺氧區與厭氧區通過隔墻側端豎向長條開孔相連通;前置缺氧區與厭氧區也是通過隔墻側端豎向長條開孔相連通;MBBR泥膜好氧區為三組平行的廊道，內設有MBBR生物膜污水處理工藝應用的懸浮載體和提供微生物生長的穿孔曝氣管;后置處理區設置有廊道式后置缺氧區、后置充氧區和出水渠，后置缺氧區通過一隔墻側端豎向長條開孔與活性污泥好氧區相連通。本發明能夠?qū)ξ鬯�進行深度脫氮，滿足出水水質較高的標準。

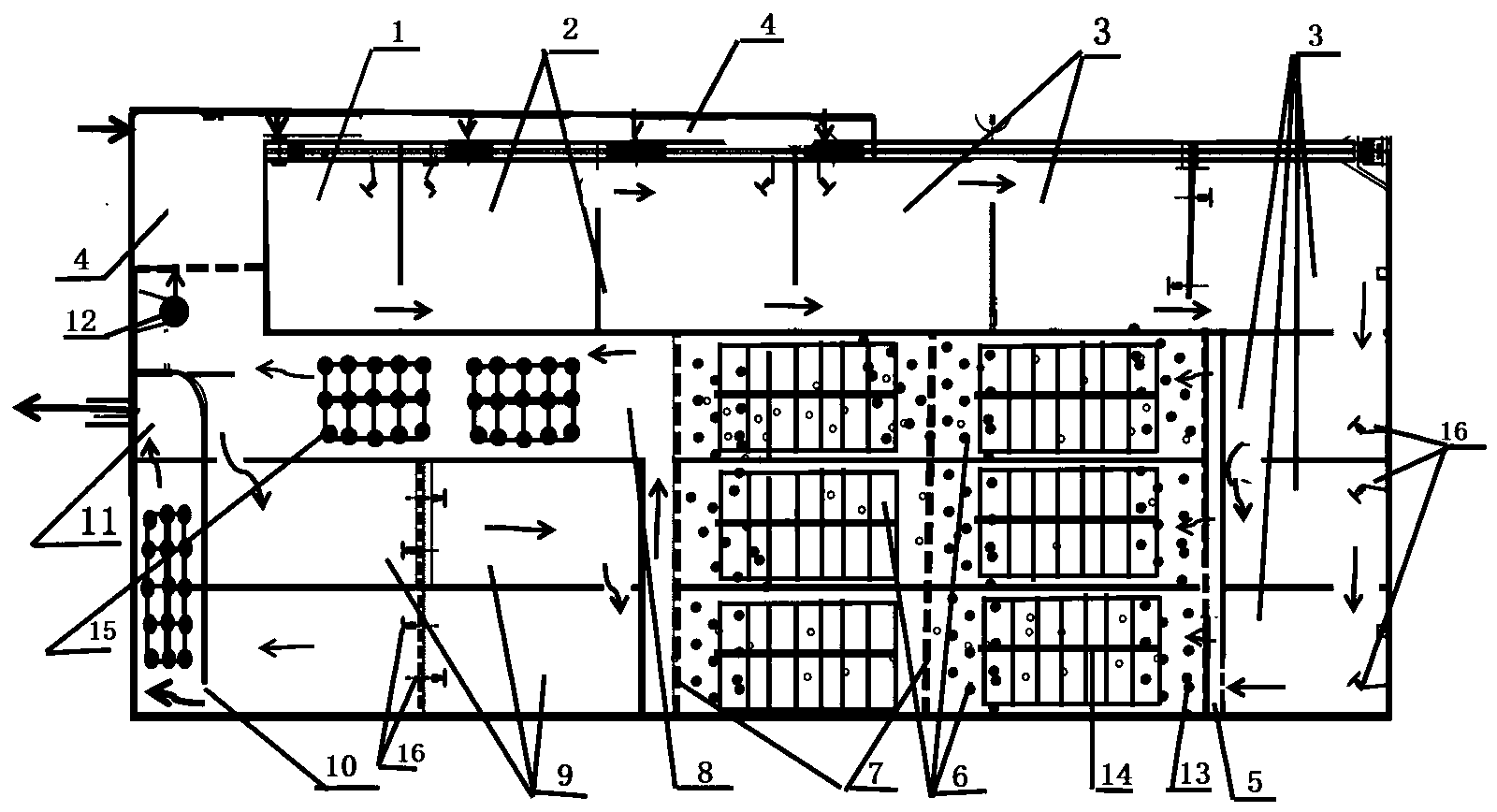

　　摘要附圖



　　權利要求書

　　1.一種全混與廊道組合式生化污水處理方法，其特征在于，包括相互銜接一體的厭缺氧處理區、好氧硝化處理區和后置處理區，其中，厭缺氧處理區設置全混式的預缺氧區、厭氧區和前置缺氧區，預缺氧區上設有第一點進水口和回流污泥入口，預缺氧區與厭氧區通過隔墻側端豎向長條開孔相連通，厭氧區上設有第二點和第三點進水口;前置缺氧區位于池內水流方向上的厭氧區后面，前置缺氧區與厭氧區也是通過隔墻側端豎向長條開孔相連通，前置缺氧區前部設有第四點進水和來自硝化液內回流渠的內回流硝化液入口，預缺氧區、厭氧區和前置缺氧區內都設置有攪拌推流器;好氧硝化處理區設置有廊道式的MBBR泥膜好氧區和活性污泥好氧區，MBBR泥膜好氧區通過一隔墻與前置缺氧區的后部三分格相鄰，MBBR泥膜好氧區為三組平行的廊道，內設有MBBR生物膜污水處理工藝應用的懸浮載體和提供微生物生長的穿孔曝氣管，活性污泥好氧區通過攔截篩網與MBBR泥膜好氧區相通，活性污泥好氧區設置有微孔曝氣器;后置處理區設置有廊道式后置缺氧區、后置充氧區和出水渠，后置缺氧區通過一隔墻側端豎向長條開孔與活性污泥好氧區相連通，后置充氧區通過活性污泥好氧區出水端墻壁上一豎向長條開孔與之相連通，后置充氧區內設置有微孔曝氣器，后置充氧區出水隔墻頂部的溢流孔洞與出水渠相通;

　　所述方法包括以下步驟：

　　1)進入所述的全混與廊道組合式污水生化處理方法的污水通過進水渠道內設置的四個進水閘門，可可定量將進水分配到預缺氧區 、預缺氧區、厭氧區和前置缺氧區相關分格，可充分利用進水中的碳源深度生物脫氮除磷;

　　2)來自后續二沉池處理單元的外回流污泥進入預缺氧區，利用第一點進水口進入污水中的有機物和自己通過內源呼吸降解的碳源，將回流活性污泥帶入的NO3--N進行反硝化去除，以解除NO3--N對后接厭氧區中釋磷反應的干擾;

　　3)預缺氧區的出水然后進入?yún)捬鯀^(qū)，厭氧區內的泥水利用第二點和第三點進水口進入污水中的有機物進行厭氧釋磷生化反應;

　　4)厭氧區的出水進入前置缺氧區，前置缺氧區利用第四點進水口進入污水中的有機物和前面沒有完全消耗的有機物，進行前置反硝化去除NO3—N;

　　5)前置缺氧區的出水進入第MBBR泥膜好氧區，MBBR泥膜好氧區主要利用MBBR懸浮載體上生長和懸浮活性污泥(泥膜混合)生長的自養硝化菌或?qū)⑦M水中的氨氮進一步降解成為NO3—N;

　　6)MBBR泥膜好氧區的出水進入后置活性污泥好氧區，后置活性污泥好氧區主要是在DO較低的情況下(DO<2mgmg/l)利用懸浮活性污泥生長的自養硝化菌進一步將前面剩余的氨氮降解成為NO3—N;

　　7)活污泥好氧區的出水進入廊道式的后置缺氧區，并外部投加碳源，在缺氧的條件下利用投加的外加碳源，異養菌將部分NO3--N進一步反硝化成N2;從活性污泥好氧區溢流到硝化液內回流泵池內的硝化液，通過硝化液內回流泵提升到硝化液內回流渠;后置缺氧區出水進入后置充氧區，后置充氧區將會把后置反硝化投加的可能超過后置反硝化需求的剩余碳源進一步氧化去除，使得最終出水的TN通過整個前面的生化過程滿足更高的出水標準。

　　2.根據權利要求1所述全混與廊道組合式污水處理生化處理方法，其特征在于，所述MBBR泥膜好氧區進水端墻壁的上部設置有不銹鋼MBBR泥膜好氧區配水槽。

　　3.根據權利要求1所述全混與廊道組合式污水處理生化處理方法，其特征在于，所述前置缺氧區最后一格池的出水溢流到MBBR泥膜好氧區配水槽且MBBR泥膜好氧區配水槽再為MBBR泥膜好氧區的三廊道均勻配水。

　　4.根據權利要求1所述全混與廊道組合式污水處理生化處理方法，其特征在于，所述MBBR泥膜好氧區設置有兩道平板式不銹鋼攔截篩網。

　　5.根據權利要求1所述全混與廊道組合式污水處理生化處理方法，其特征在于，所述后置缺氧區設置有攪拌推流器用于后置缺氧區泥水的推流和混合。

　　說明書

　　一種全混與廊道組合式污水生化處理方法

　　技術領域

　　本發明涉及污水處理領域，尤其涉及涉及一種全混與廊道組合式污水生化處理方法，用于污水處理設施的新建或現有污水處理設施的升級擴容。

　　背景技術

　　隨著社會經濟的快速發展，工業化和城市化水平的不斷提高，水體污染問題越來越嚴重，致使我國水環境污染和水質富營養化問題更加突出，水質富營養化會導致水體中藻類大量繁殖。所以，我國對重點流域環境治理的要求，對城鎮污水處理廠進行深度處理及升級改造工作。污水廠甚至在進水水量超過原設計規模的情況下要求到達《城鎮污水處理廠污染物排放標》準(GB18918-2002)一級標準的A標準，甚至要求更高標準。

　　現在的許多已經建成污水處理廠在滿足國家更嚴格的出水標準方面面臨著技術性和運行成本的雙重挑戰，更加需要需求投資和運行成本更加合理和經濟的技術。

　　MBBR是移動床生物膜反應器，由于投加的生物載體密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。 MBBR工藝兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法，依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，充分發揮附著相和懸浮相生物兩者的優越性，使之揚長避短，相互補充。

　　使得現有污水處理設施的出水在處理水量增加的情況下實充分安全地保證達到國家更嚴格的標準是許多污水處理工程師面臨的難題。

　　發明內容

　　本發明的目的在于提供一種全混與廊道組合式污水生化處理方法，克服現有污水生化處理池深度除磷脫氮方面的缺陷，實現污水處理設施的深度脫氮除磷的功能，用于污水處理設施的新建或現有污水處理設施的升級擴容。

　　為解決上述技術問題，本發明方案包括 ：

　　一種全混與廊道組合式污水生化處理方法，包括相互銜接一體的厭缺氧處理區、好氧硝化處理區和后置處理區，其中，厭缺氧處理區設置全混式的預缺氧區、厭氧區和前置缺氧區，預缺氧區上設有第一點進水口和回流污泥入口，預缺氧區與厭氧區通過隔墻側端豎向長條開孔相連通，厭氧區上設有第二點和第三點進水口;前置缺氧區位于池內水流方向上的厭氧區后面，前置缺氧區與厭氧區也是通過隔墻側端豎向長條開孔相連通，前置缺氧區前部設有第四點進水和來自硝化液內回流渠的內回流硝化液入口，預缺氧區、厭氧區和前置缺氧區內都設置有攪拌推流器;

　　好氧硝化處理區設置有廊道式的MBBR泥膜好氧區和活性污泥好氧區，MBBR泥膜好氧區通過一隔墻與前置缺氧區的后部三分格相鄰，MBBR泥膜好氧區為三組平行的廊道，內設有MBBR生物膜污水處理工藝應用的懸浮載體和提供微生物生長的穿孔曝氣管，活性污泥好氧區通過攔截篩網與MBBR泥膜好氧區相通，活性污泥好氧區設置有微孔曝氣器;

　　后置處理區設置有廊道式后置缺氧區、后置充氧區和出水渠，后置缺氧區通過一隔墻側端豎向長條開孔與活性污泥好氧區相連通，后置充氧區通過活性污泥好氧區出水端墻壁上一豎向長條開孔與之相連通，后置充氧區內設置有微孔曝氣器，后置充氧區出水隔墻頂部的溢流孔洞與出水渠相通。

　　進一步的，所述MBBR泥膜好氧區進水端墻壁的上部設置有不銹鋼MBBR泥膜好氧區配水槽，前置缺氧區最后一格池的出水溢流到MBBR泥膜好氧區配水槽，MBBR泥膜好氧區配水槽再為MBBR泥膜好氧區的三廊道均勻配水。

　　進一步的，所述MBBR泥膜好氧區設置有兩道平板式不銹鋼攔截篩網，通過支撐角鋼和化學膨脹螺栓固定在對應池壁和池底上。

　　進一步的，所述后置缺氧區設置有攪拌推流器，用于后置缺氧區泥水的推流和混合。

　　本發明具有以下技術有益效果：

　　1) 本發明的進水首先通過進水渠道內設置的四個進水閘門可定量將進水分配到預缺氧區 、預缺氧區、厭氧區和前置缺氧區相關分格，可充分利用進水中的碳源深度生物脫氮除磷。

　　2)本發明的MBBR泥膜好氧區MBBR懸浮載體可大量增加其池內的生物量，同時懸浮載體上存在部分同時硝化和反硝化生物反應，可穩定地將進水中的氨氮硝化完全。

　　3)活性污泥好氧區主要是在DO較低的情況下(DO<2mgmg/l)利用懸浮活性污泥生長的自養硝化菌或進一步氨氮進一步降解成為硝態氮，達到徹底去除氨氮的目的。

　　4)來自活性污泥好氧區進入后置缺氧區的泥水DO較低，以及由于池內結構的設計導致流到活性污泥好氧區的泥水量只相當于一個Q的進水量，結果是將節省后置缺氧區反硝化所需的總投加碳源的量，減少后置反硝化碳源的投加成本;另外，從活性污泥好氧區溢流到硝化液內回流泵池內的硝化液的DO也較低，也節省了前置缺氧區反硝化所需進水中的優質碳源。

　　5) 后置充氧區內微孔曝氣器可將后置反硝化內可能投加的超過后置反硝化需求的剩余碳源進一步氧化去除，避免出水BOD超標。

　　6) 本發明能夠可充分安全地保證進水水質、數量和季節溫度變化的情況下對污水進行深度脫氮，滿足出水水質較高的標準。
