申請日2017.11.01
公開(公告)日2018.01.16
IPC分類號C02F3/28; C05F7/00; C02F103/20
摘要
本發明公開了一種畜禽養殖廢水的資源再生循環利用裝置，其結構包括底座、電控箱、支架、溶液箱、上蓋、排氣口、電力馬達、脈動阻尼器、厭氧反應器、導液管、計量器、傳感器;所述厭氧反應器由外殼、出水口、流化床反應室、升降管、分離器、進水口組成。本發明一種畜禽養殖廢水的資源再生循環利用裝置，設有厭氧反應器，以畜禽養殖廢水為資源，從進水口導入外殼內，將其通過流化床反應室發酵處理，生產沼氣，生產沼氣后的廢水再經分離器進行固液分離，固態渣用于作為生產有機肥料的原料，生產有機肥料，廢水再經過出水口達標排放，處理效果好、能耗低，綜合利用資源同時具有經濟效益。

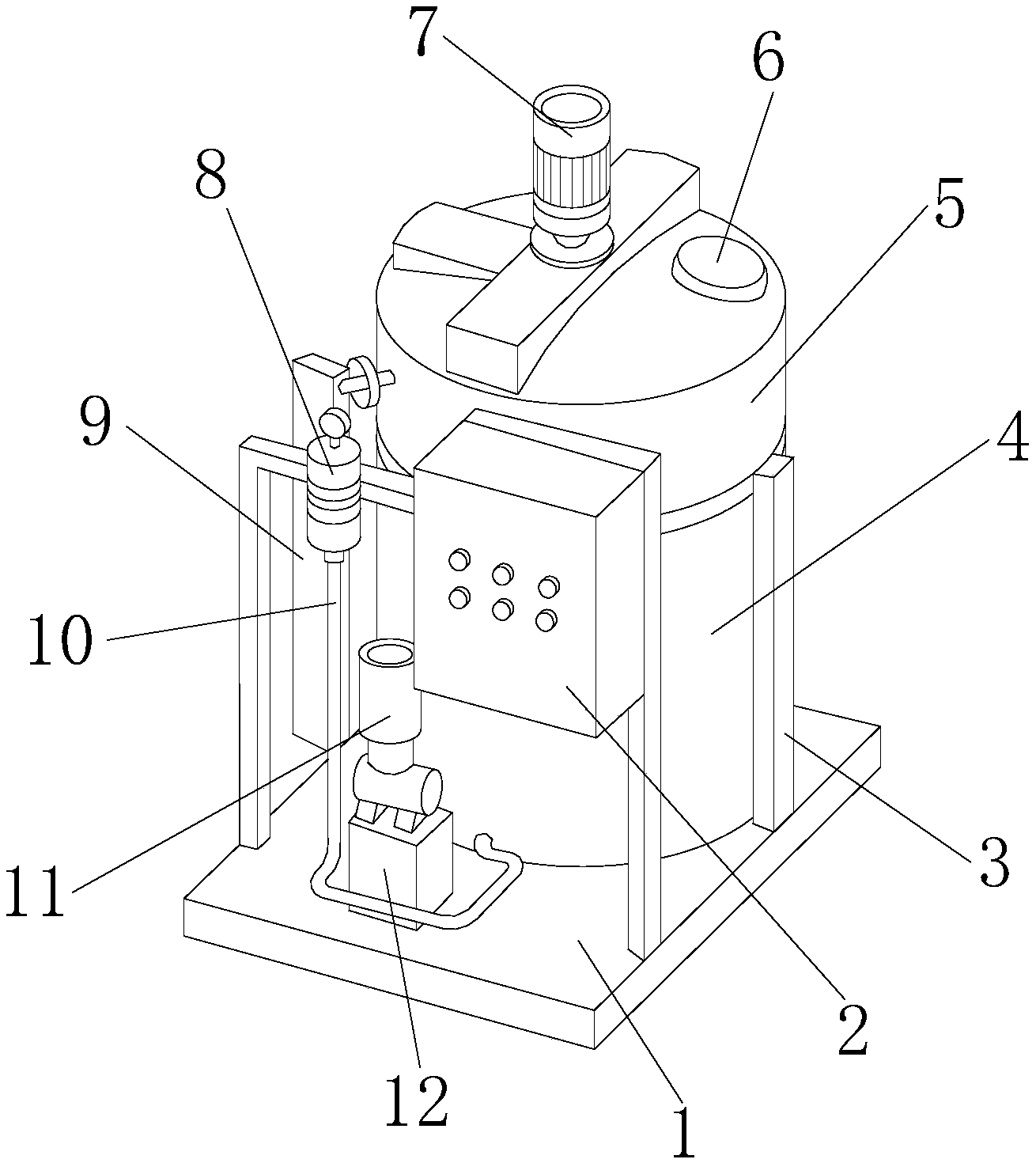

摘要附圖
權利要求書
1.一種畜禽養殖廢水的資源再生循環利用裝置，其結構包括底座(1)、電控箱(2)、支架(3)、溶液箱(4)、上蓋(5)、排氣口(6)、電力馬達(7)、脈動阻尼器(8)、厭氧反應器(9)、導液管(10)、計量器(11)、傳感器(12)，所述底座(1)為長方體結構，所述底座(1)上表面前后兩段分別與支架(3)底端垂直焊接，且處于同一水平線上，所述支架(3)為“n”字形結構，共設有兩個，所述支架(3)內側表面與溶液箱(4)左右兩側外表面水平焊接，所述溶液箱(4)外表面上段與上蓋(5)內表面通過螺紋順向轉動連接，其特征在于：
所述上蓋(5)上表面中央與電力馬達(7)底端追蹤焊接，所述電力馬達(7)為圓柱體結構，所述上蓋(5)上表面中央與電力馬達(7)底部垂直焊接，所述上蓋(5)上表面右端與排氣口(6)底部通過螺紋順向轉動連接，所述排氣口(6)為空槽狀圓柱體結構，所述溶液箱(4)正表面上段與電控箱(2)背面水平貼合;
所述厭氧反應器(9)由外殼(901)、出水口(902)、流化床反應室(903)、升降管(904)、分離器(905)、進水口(906)組成，所述外殼(901)為空槽狀圓柱體結構，所述外殼(901)左側表面下段與出水口(902)水平焊接，所述出水口(902)為空槽狀圓柱體結構，所述外殼(901)上表面中央與進水口(906)底部水平焊接，所述升降管(904)為圓柱體結構，所述升降管(904)上下兩端分別與外殼(901)內部上下表面垂直焊接，所述升降管(904)外表面上段與分離器(905)水平貼合，所述升降管(904)外表面中段與流化床反應室(903)水平貼合。
2.根據權利要求1所述的一種畜禽養殖廢水的資源再生循環利用裝置，其特征在于：所述溶液箱(4)正表面下段與傳感器(12)背面水平貼合。
3.根據權利要求1所述的一種畜禽養殖廢水的資源再生循環利用裝置，其特征在于：所述傳感器(12)頂部與計量器(11)底部水平貼合。
4.根據權利要求1所述的一種畜禽養殖廢水的資源再生循環利用裝置，其特征在于：所述厭氧反應器(9)與溶液箱(4)左側表面水平貼合。
5.根據權利要求1所述的一種畜禽養殖廢水的資源再生循環利用裝置，其特征在于：所述厭氧反應器(9)右側表面與導液管(10)通過螺紋順向轉動連接。
6.根據權利要求1所述的一種畜禽養殖廢水的資源再生循環利用裝置，其特征在于：所述導液管(10)頂部設有脈動阻尼器(8)。
說明書
一種畜禽養殖廢水的資源再生循環利用裝置
技術領域
本發明是一種畜禽養殖廢水的資源再生循環利用裝置，屬于環保設備技術領域。
背景技術
近年來，隨著我國農業結構的調整和農業產業化的推進，規�；⒓s化的畜禽養殖業得以快速發展，成為我國農村經濟中最活躍的增長點和重要的支柱產業。且應畜禽養殖要求一般在偏遠山區，如在水源地庫區周圍。
現有技術公開了申請?zhí)枮椋篊N201710126768.7的一一種畜禽養殖廢水的資源再生循環利用裝置，包括以下步驟：(1)采用干清糞收集畜禽養殖場糞便并進行固液分離，獲得固體糞便和廢水;(2)將步驟(1)的廢水通過排污道進入專用錐形反應釜，然后向?qū)Ｓ缅F形反應釜中加入水化氯鋁酸鈣進行吸附處理，并攪拌15-30min，攪拌結束后自然沉降，固液分離，獲得固渣和處理后的水;(3)將步驟(1)的固體糞便和步驟(2)的固渣送入專用廢水處理壓濾機進行壓濾，獲得固體和液體，壓濾后的固體經風干、成型，以備用;(4)步驟(2)中處理后的廢水和步驟(3)中的液體符合畜禽養殖廢水排放標準，即可回收利用。本發明的優點在于：本發明畜禽養殖廢水的資源化處理方法，設施投資少、運行費用低且能夠高效處理畜禽養殖廢水。但是其不足之處在于規�；B(yǎng)殖產生大量畜禽糞尿等有機污染物質，使污染集中，難于處理，若沒有經過有效處理直排入水體，容易造成受納水體的污染并發生富營養化，嚴重污染環境，且畜禽的糞尿中含有一些病菌會隨水流動，可能會導致某些流行病的傳播。
發明內容
針對現有技術存在的不足，本發明目的是提供一種畜禽養殖廢水的資源再生循環利用裝置，以解決規�；B(yǎng)殖產生大量畜禽糞尿等有機污染物質，使污染集中，難于處理，若沒有經過有效處理直排入水體，容易造成受納水體的污染并發生富營養化，嚴重污染環境，且畜禽的糞尿中含有一些病菌會隨水流動，可能會導致某些流行病的傳播的問題。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種畜禽養殖廢水的資源再生循環利用裝置，其結構包括底座、電控箱、支架、溶液箱、上蓋、排氣口、電力馬達、脈動阻尼器、厭氧反應器、導液管、計量器、傳感器，所述底座為長方體結構，所述底座上表面前后兩段分別與支架底端垂直焊接，且處于同一水平線上，所述支架為“n”字形結構，共設有兩個，所述支架內側表面與溶液箱左右兩側外表面水平焊接，所述溶液箱外表面上段與上蓋內表面通過螺紋順向轉動連接，所述上蓋上表面中央與電力馬達底端追蹤焊接，所述電力馬達為圓柱體結構，所述上蓋上表面中央與電力馬達底部垂直焊接，所述上蓋上表面右端與排氣口底部通過螺紋順向轉動連接，所述排氣口為空槽狀圓柱體結構，所述溶液箱正表面上段與電控箱背面水平貼合;所述厭氧反應器由外殼、出水口、流化床反應室、升降管、分離器、進水口組成，所述外殼為空槽狀圓柱體結構，所述外殼左側表面下段與出水口水平焊接，所述出水口為空槽狀圓柱體結構，所述外殼上表面中央與進水口底部水平焊接，所述升降管為圓柱體結構，所述升降管上下兩端分別與外殼內部上下表面垂直焊接，所述升降管外表面上段與分離器水平貼合，所述升降管外表面中段與流化床反應室水平貼合。
進一步地，所述溶液箱正表面下段與傳感器背面水平貼合。
進一步地，所述傳感器頂部與計量器底部水平貼合。
進一步地，所述厭氧反應器與溶液箱左側表面水平貼合。
進一步地，所述厭氧反應器右側表面與導液管通過螺紋順向轉動連接。
進一步地，所述導液管頂部設有脈動阻尼器。
進一步地，所述計量器能夠?qū)崟r測量溶液箱內的容量信息。
有益效果
本發明一種畜禽養殖廢水的資源再生循環利用裝置，設有厭氧反應器，以畜禽養殖廢水為資源，從進水口導入外殼內，將其通過流化床反應室發酵處理，生產沼氣，生產沼氣后的廢水再經分離器進行固液分離，固態渣用于作為生產有機肥料的原料，生產有機肥料，廢水再經過出水口達標排放，處理效果好、能耗低，綜合利用資源同時具有經濟效益。
