申請日2017.11.01

　　公開(公告)日2018.01.16

　　IPC分類號B01D29/01; B01D29/68; B01D29/60; B01D36/04

　　摘要

　　本發明涉及污水處理技術領域，具體地說，涉及一種用于污水預處理中的進水過濾機構。其過濾機構本體包括過濾機構殼體，過濾機構殼體內設有一進水過濾格柵，進水過濾格柵包括位于原水進水口側的第一防護架和位于污水進水口側的第二防護架，第一防護架與第二防護架間設有進水過濾網;第二防護架包括第二防護架支架框，第二防護架支架框內沿前后方向設有一反沖洗主管，反沖洗主管內設有反沖洗主流道;反沖洗主管與第二防護架支架框間設有多個反沖洗支管，反沖洗支管內設有連通反沖洗主流道的反沖洗支流道;反沖洗支管處間隔設有多個朝向進水過濾網的反沖洗孔，反沖洗孔與反沖洗支流道連通。本發明能夠較佳地在污水時取出大塊污染物。

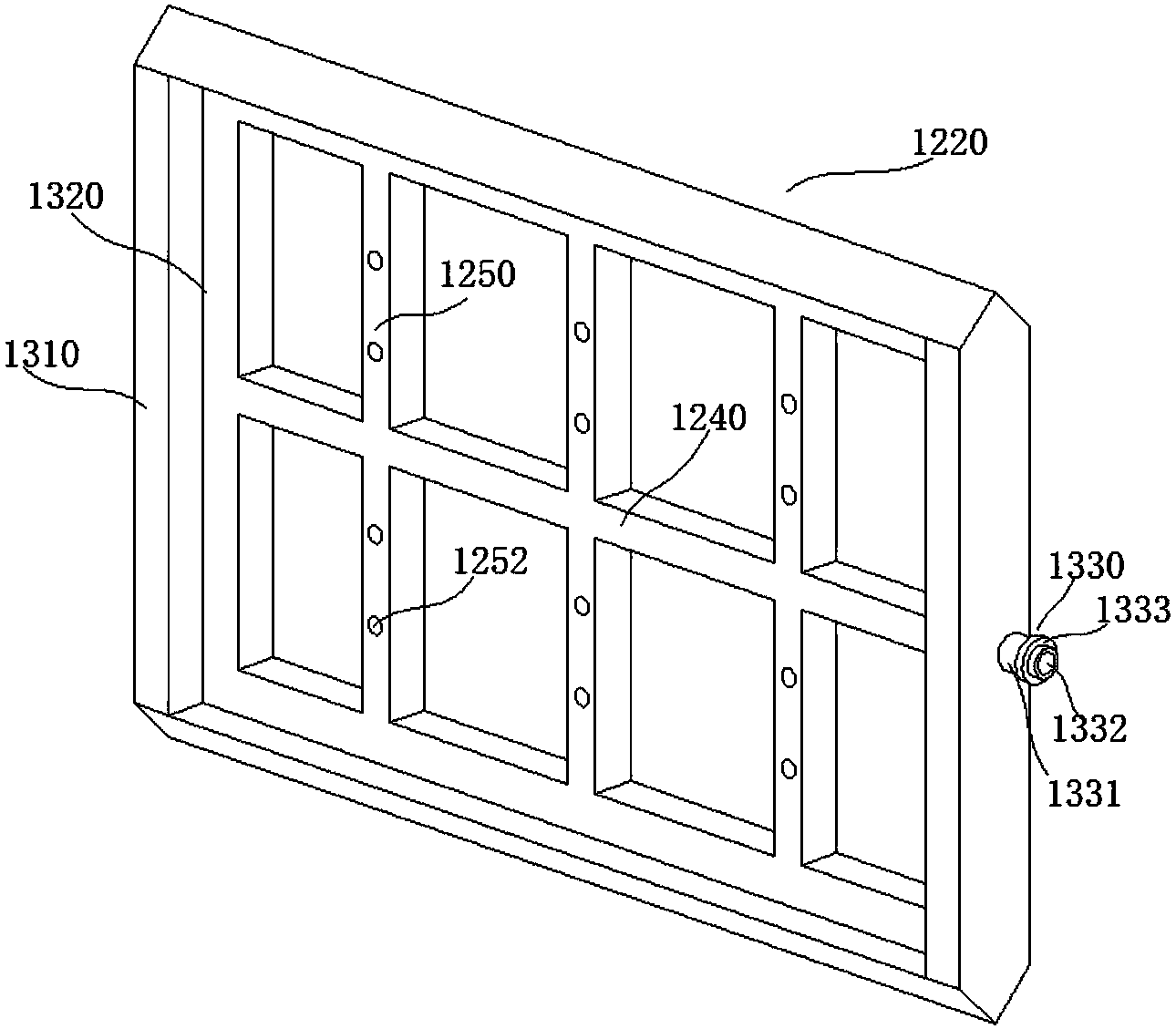

　　摘要附圖



　　權利要求書

　　1.用于污水預處理中的進水過濾機構，其特征在于：包括設于一污水處理箱(111)處的過濾機構本體(120)，過濾機構本體(120)包括設于污水處理箱(111)右側上方的過濾機構殼體(121);過濾機構殼體(121)內設有進水過濾腔(122)，污水處理箱(111)處設有連通污水處理箱(111)內腔與進水過濾腔(122)的污水進水口(111b)，過濾機構殼體(121)右側上方設有原水進水口(123);進水過濾腔(122)上方位于原水進水口(123)與污水進水口(111b)間設有一進水過濾格柵(125)，進水過濾腔(122)下方形成有進水過濾物排除槽(125)，進水過濾物排除槽(125)前側壁處設有進水過濾物排出口(1040);進水過濾格柵(125)包括位于原水進水口(123)側的第一防護架(1210)和位于污水進水口(111b)側的第二防護架(1220)，第一防護架(1210)與第二防護架(1220)間設有進水過濾網(1230);第二防護架(1220)包括第二防護架支架框(1310)，第二防護架支架框(1310)內沿前后方向設有一反沖洗主管(1330)，反沖洗主管(1330)內設有反沖洗主流道(1241);反沖洗主管(1330)與第二防護架支架框(1310)間設有多個反沖洗支管(1250)，反沖洗支管(1250)內設有連通反沖洗主流道(1241)的反沖洗支流道(1251);反沖洗支管(1250)處間隔設有多個朝向進水過濾網(1230)的反沖洗孔(1252)，反沖洗孔(1252)與反沖洗支流道(1251)連通。

　　2.根據權利要求1所述的用于污水預處理中的進水過濾機構，其特征在于：第二防護架支架框(1310)后側設有一反沖洗主管卡接頭(1330)，反沖洗主管卡接頭(1330)包括反沖洗主管進水管(1331)，反沖洗主管進水管(1331)內設有連通反沖洗主流道(1241)的第一反沖洗進水通道(1332)，反沖洗主管進水管(1331)外壁中部處部分向外周延伸形成卡接圓環板(1333);過濾機構殼體(121)處設有一反沖洗主管卡接件安裝孔(1110)，反沖洗主管卡接件安裝孔(1110)內設有用于與反沖洗主管卡接頭(1330)配合的反沖洗主管卡接件(1400);

　　反沖洗主管卡接件(1400)包括設于過濾機構殼體(121)內壁處的反沖洗主管卡接套(1410)，反沖洗主管卡接套(1410)包括卡接套卡板(1411)和卡接套連接板(1412)，卡接套卡板(1411)為圓形板，卡接套連接板(1412)為半圓弧狀板;卡接套連接板(1412)與過濾機構殼體(121)間形成用于卡接圓環板(1333)卡入的圓環板卡接槽(1413)，卡接套連接板(1412)處沿徑向設有用于反沖洗主管進水管(1331)卡入的主管進水管卡槽(1414);反沖洗主管卡接件安裝孔(1110)內設有反沖洗主管進水管接口管(1420)，反沖洗主管進水管接口管(1420)內設有第二反沖洗進水通道(1421)。

　　3.根據權利要求2所述的用于污水預處理中的進水過濾機構，其特征在于：反沖洗主管卡接件安裝孔(1110)為臺階孔，反沖洗主管進水管接口管(1420)內端向外周延伸形成反沖洗主管進水管接口部(1610)，反沖洗主管進水管接口部(1610)處設有用于反沖洗主管進水管(1331)端面密閉配合的反沖洗主管進水管接口槽(1611)。

　　4.根據權利要求3所述的用于污水預處理中的進水過濾機構，其特征在于：反沖洗主管進水管接口管(1420)與反沖洗主管卡接件安裝孔(1110)間設有反沖洗主管進水管接口管調節套(1430)，反沖洗主管進水管接口管調節套(1430)與反沖洗主管卡接件安裝孔(1110)轉動配合，反沖洗主管進水管接口管調節套(1430)與反沖洗主管進水管接口管(1420)螺紋配合。

　　5.根據權利要求4所述的用于污水預處理中的進水過濾機構，其特征在于：反沖洗主管進水管接口管調節套(1430)內端向外周延伸形成調節套定位環(1430)。

　　6.根據權利要求5所述的用于污水預處理中的進水過濾機構，其特征在于：反沖洗主管進水管接口管調節套(1430)外端設有一反沖洗主管進水管接口管調節螺母(1440)配合，反沖洗主管進水管接口管調節套(1430)處設有調節套鍵槽(1710)，反沖洗主管進水管接口管調節螺母(1440)處設有調節螺母連接鍵(1810)。

　　7.根據權利要求5所述的用于污水預處理中的進水過濾機構，其特征在于：反沖洗主管進水管接口管調節螺母(1440)處設有一定位螺紋通孔(1820)，反沖洗主管進水管接口管調節套(1430)處設有一定位螺紋盲孔，定位螺紋通孔(1820)與定位螺紋盲間設有一定位螺釘(1450)。

　　8.根據權利要求7所述的用于污水預處理中的進水過濾機構，其特征在于：第二防護架支架框(1310)處設有過濾網安裝槽(1320)，第二防護架(1220)和進水過濾網(1230)均設于過濾網安裝槽(1320)內。

　　9.根據權利要求8所述的用于污水預處理中的進水過濾機構，其特征在于：第二防護架(1220)上下兩側壁均構造成呈90°的第二防護架安裝楔面(1221)，污水處理箱(111)位于污水進水口(111b)下方設有一第二防護架安裝臺(126)，第二防護架安裝臺(126)用于與第二防護架(1220)下側的第二防護架安裝楔面(1221)配合。

　　說明書

　　用于污水預處理中的進水過濾機構

　　技術領域

　　本發明涉及污水處理技術領域，具體地說，涉及一種用于污水預處理中的進水過濾機構。

　　背景技術

　　污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。生產污水包括工業污水、農業污水以及醫療污水等，而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤�。按水污的質性來分，水的污染有兩類：一類是自然污染;另一類是人為污染，當前對水體危害較大的是人為污染。水污染可根據污染雜質的不同而主要分為化學性污染、物理性污染和生物性污染三大類。污染物主要有：(1)未經處理而排放的工業廢水;(2)未經處理而排放的生活污水;(3)大量使用化肥、農藥、除草劑的農田污水;(4)堆放在河邊的工業廢棄物和生活垃圾;(6)水土流失;(7)礦山污水。

　　在污水處理過程中，對于任何一種污水，其中都會或多或少的存在有固體污染物，且該混雜的固體污染物大小不一、性質各異。為了能夠達到較佳的污水處理效果，在對污水處理時都是需要對將污水中的固體污染進行濾除，而現有技術中缺乏一種能夠較佳地對污水中的固體污染物進行濾除的設備或方法。

　　發明內容

　　本發明提供了一種用于污水預處理中的進水過濾機構，其能夠克服現有技術的某種或某些缺陷。

　　根據本發明的用于污水預處理中的進水過濾機構，其包括設于一污水處理箱處的過濾機構本體，過濾機構本體包括設于污水處理箱右側上方的過濾機構殼體;過濾機構殼體內設有進水過濾腔，污水處理箱處設有連通污水處理箱內腔與進水過濾腔的污水進水口，過濾機構殼體右側上方設有原水進水口;進水過濾腔上方位于原水進水口與污水進水口間設有一進水過濾格柵，進水過濾腔下方形成有進水過濾物排除槽，進水過濾物排除槽前側壁處設有進水過濾物排出口;進水過濾格柵包括位于原水進水口側的第一防護架和位于污水進水口側的第二防護架，第一防護架與第二防護架間設有進水過濾網;第二防護架包括第二防護架支架框，第二防護架支架框內沿前后方向設有一反沖洗主管，反沖洗主管內設有反沖洗主流道;反沖洗主管與第二防護架支架框間設有多個反沖洗支管，反沖洗支管內設有連通反沖洗主流道的反沖洗支流道;反沖洗支管處間隔設有多個朝向進水過濾網的反沖洗孔，反沖洗孔與反沖洗支流道連通。

　　本發明中，進水過濾格柵處的攔截下的大塊污染物能夠落入進水過濾物排除槽中，通過進水過濾物排出口能夠較佳地清理出進水過濾物排除槽中的大塊污染物。尤為重要的是，通過反沖洗主管和反沖洗支管的配合，使得通過向反沖洗主流道中通入反沖洗水，即可較佳地對進水過濾網進行反沖洗，從而使得進水過濾網能夠較佳被反沖洗。

　　作為優選，第二防護架支架框后側設有一反沖洗主管卡接頭，反沖洗主管卡接頭包括反沖洗主管進水管，反沖洗主管進水管內設有連通反沖洗主流道的第一反沖洗進水通道，反沖洗主管進水管外壁中部處部分向外周延伸形成卡接圓環板;過濾機構殼體處設有一反沖洗主管卡接件安裝孔，反沖洗主管卡接件安裝孔內設有用于與反沖洗主管卡接頭配合的反沖洗主管卡接件;

　　反沖洗主管卡接件包括設于過濾機構殼體內壁處的反沖洗主管卡接套，反沖洗主管卡接套包括卡接套卡板和卡接套連接板，卡接套卡板為圓形板，卡接套連接板為半圓弧狀板;卡接套連接板與過濾機構殼體間形成用于卡接圓環板卡入的圓環板卡接槽，卡接套連接板處沿徑向設有用于反沖洗主管進水管卡入的主管進水管卡槽;反沖洗主管卡接件安裝孔內設有反沖洗主管進水管接口管，反沖洗主管進水管接口管內設有第二反沖洗進水通道。

　　本發明中，通過反沖洗主管卡接頭和反沖洗主管卡接件的配合，使得進水過濾格柵能夠較佳地被拆裝，從而便于進水過濾格柵的安裝、維護和更換。

　　作為優選，反沖洗主管卡接件安裝孔為臺階孔，反沖洗主管進水管接口管內端向外周延伸形成反沖洗主管進水管接口部，反沖洗主管進水管接口部處設有用于反沖洗主管進水管端面密閉配合的反沖洗主管進水管接口槽。通過反沖洗主管進水管接口槽與反沖洗主管進水管端面的配合，能夠較佳地保證反沖洗主管卡接頭和反沖洗主管卡接件間的密封配合。

　　作為優選，反沖洗主管進水管接口管與反沖洗主管卡接件安裝孔間設有反沖洗主管進水管接口管調節套，反沖洗主管進水管接口管調節套與反沖洗主管卡接件安裝孔轉動配合，反沖洗主管進水管接口管調節套與反沖洗主管進水管接口管螺紋配合。從而使得在反沖洗主管卡接頭和反沖洗主管卡接件進行連接后，通過調節反沖洗主管進水管接口管調節套即可較佳地調節反沖洗主管進水管接口管的位置，從而能夠有效地在反沖洗主管卡接頭和反沖洗主管卡接件間形成密封面。

　　作為優選，反沖洗主管進水管接口管調節套內端向外周延伸形成調節套定位環。從而較佳地實現了反沖洗主管進水管接口管調節套與反沖洗主管卡接件安裝孔間的轉動配合。

　　作為優選，反沖洗主管進水管接口管調節套外端設有一反沖洗主管進水管接口管調節螺母配合，反沖洗主管進水管接口管調節套處設有調節套鍵槽，反沖洗主管進水管接口管調節螺母處設有調節螺母連接鍵。從而便于對反沖洗主管進水管接口管調節套進行旋動。

　　作為優選，反沖洗主管進水管接口管調節螺母處設有一定位螺紋通孔，反沖洗主管進水管接口管調節套處設有一定位螺紋盲孔，定位螺紋通孔與定位螺紋盲間設有一定位螺釘。從而較佳地實現了反沖洗主管進水管接口管調節套與反沖洗主管進水管接口管調節螺母間的穩固連接。

　　作為優選，第二防護架支架框處設有過濾網安裝槽，第二防護架和進水過濾網均設于過濾網安裝槽內。從而較佳地實現了反沖洗主管進水管接口管調節套與反沖洗主管進水管接口管調節螺母間的穩固連接。

　　作為優選，第二防護架上下兩側壁均構造成呈°的第二防護架安裝楔面，污水處理箱位于污水進水口下方設有一第二防護架安裝臺，第二防護架安裝臺用于與第二防護架下側的第二防護架安裝楔面配合。從而便于進水過濾格柵的安裝。
