申請日2015.10.28

　　公開(公告)日2016.03.09

　　IPC分類號B01F15/02; C02F5/08

　　摘要

　　為了被膜水處理劑在水循環初期盡可能均勻的將水處理劑輸送到整個系統，形成被膜，節約成本的目的，本實用新型提出被膜水處理劑旋溶加藥器。包括加藥罐，加藥罐上部有蓋板法蘭連接蝶閥，蝶閥法蘭連接漏斗，加藥罐肩部一側有水平進水管進入罐體，進入罐體的進水管彎向一側從罐壁切向進入罐體，進水管旁通有管線連接吸液管，加藥罐的出水管連接出液管，在出水管旁通管線上依次串接有透明觀察管和射流器，射流器與吸液管之間有管線通過吸水閥連通。本實用新型具有如下有益效果：通過采用將加藥器與循環泵并聯的方式，用循環泵的進出口壓力促使藥劑均勻的進入系統，并且有事故流程，具有結構簡單，成本低廉，被膜全面均勻的特點，有利推廣使用。

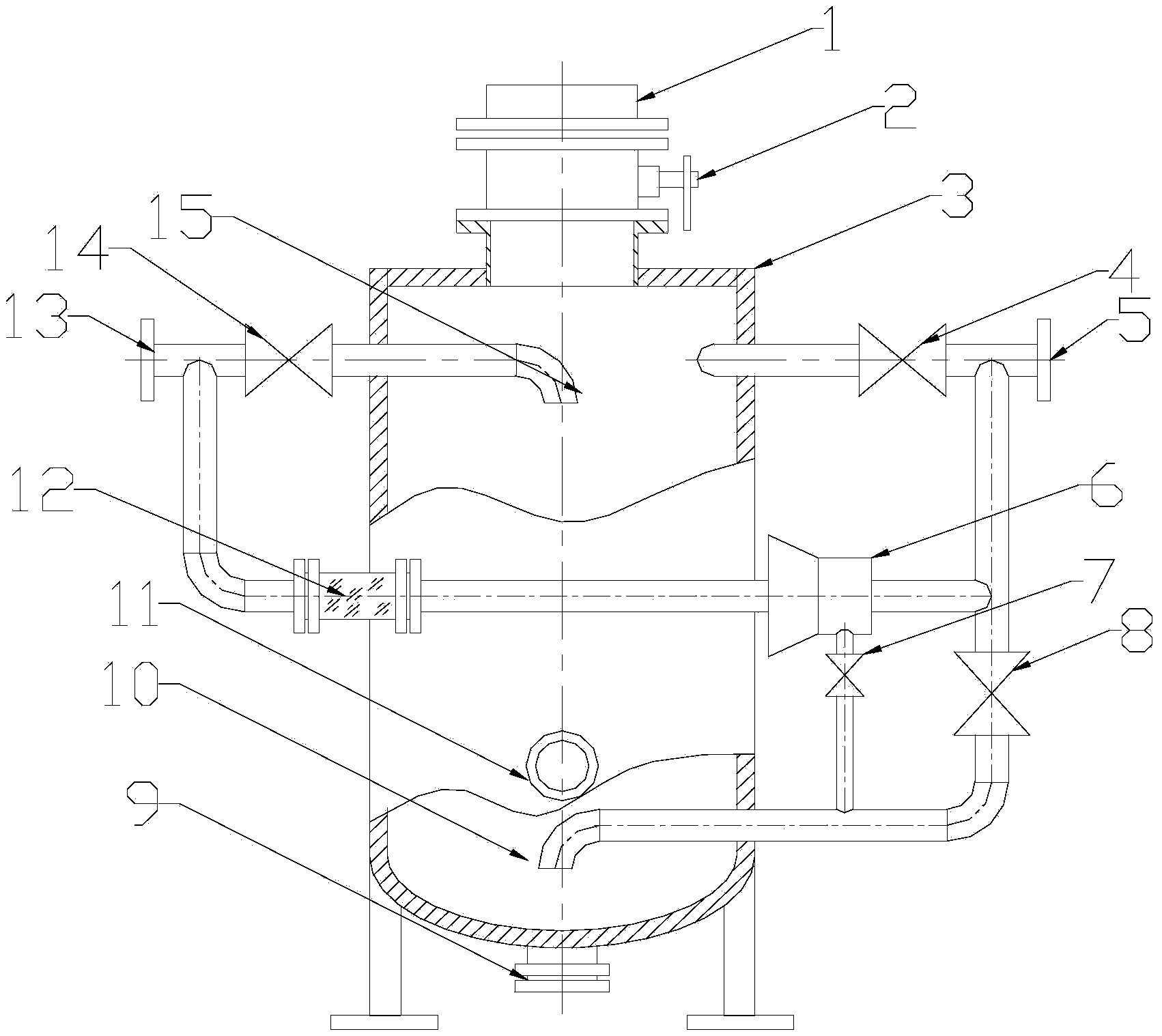

　　摘要附圖



　　權利要求書

　　1.一種被膜水處理劑旋溶加藥器，包括加藥罐(3)，其特征在于：加藥罐(3)為一底部有封頭的罐體，封頭底部設有排污盲板(9)，上部有封閉蓋板法蘭連接蝶閥(2)，蝶閥(2)法蘭連接漏斗(1)，加藥罐(3)肩部一側有水平進水管(5)進入罐體，進入罐體的進水管(5)彎向一側從罐壁切向進入罐體，進水管(5)道上串接有進水閥(4)，進水閥(4)與進水管(5)外部端口之間旁通有管線，所述的旁通管線串接速溶閥(8)后連接吸液管(10)，吸液管(10)在加藥罐(3)下部進入加藥罐(3)中心處有向下連接的彎頭;

　　加藥罐(3)的進水管(5)相對一側有水平的出水管(13)進入加藥罐(3)，進入加藥罐(3)的出水管(13)伸入到加藥罐(3)的中心連接出液管(15)，出水管(13)在加藥罐(3)外部管線上串接有出液閥(14)，在出水管(13)外部端口與出液閥(14)之間的管線上旁通有管線與速溶閥(8)上部管線連通，該旁通管線上依次串接有透明觀察管(12)和射流器(6)，射流器(6)與吸液管(10)之間有管線通過吸水閥(7)連通。

　　說明書

　　被膜水處理劑旋溶加藥器

　　技術領域：

　　本實用新型涉及工業水處理藥劑加藥設備領域，具體涉及被膜水處理劑旋溶加藥器。

　　背景技術：

　　被膜水處理劑已經被認為是國內最先進的循環水處理方法，這種藥劑溶解在水中循環，使金屬表面形成一層厚度不足一微米的被膜，具有防蝕、防垢、防銹的特點，從而延長循環水系統中設備和管道的使用壽命，被膜水處理劑加藥器的作用就是在水循環初期盡可能均勻的將水處理劑輸送到整個系統，形成被膜，后期需要根據補水的水量，加藥器應具有調節功能，進行隨時補充藥劑以達到節約成本的目的。

　　實用新型內容：

　　為了被膜水處理劑在水循環初期盡可能均勻的將水處理劑輸送到整個系統，形成被膜，后期可隨時補充藥劑以達到節約成本的目的，本實用新型提出被膜水處理劑旋溶加藥器解決上述問題。

　　本實用新型的技術方案是：被膜水處理劑旋溶加藥器，包括加藥罐，加藥罐為一底部有封頭的罐體，封頭底部設有排污盲板，上部有封閉蓋板法蘭連接蝶閥，蝶閥法蘭連接漏斗，加藥罐肩部一側有水平進水管進入罐體，進入罐體的進水管彎向一側從罐壁切向進入罐體，進水管道上串接有進水閥，進水閥與進水管外部端口之間旁通有管線，所述的旁通管線串接速溶閥后連接吸液管，吸液管在加藥罐下部進入加藥罐中心處有向下連接的彎頭;

　　加藥罐的進水管相對一側有水平的出水管進入加藥罐，進入加藥罐的出水管伸入到加藥罐的中心連接出液管，出水管在加藥罐外部管線上串接有出液閥，在出水管外部端口與出液閥之間的管線上旁通有管線與速溶閥上部管線連通，該旁通管線上依次串接有透明觀察管和射流器，射流器與吸液管之間有管線通過吸水閥連通。

　　本實用新型具有如下有益效果：通過采用將加藥器與循環泵并聯的方式，用循環泵的進出口壓力促使藥劑均勻的進入系統，并且有事故流程，具有結構簡單，成本低廉，被膜全面均勻的特點，有利推廣使用。
