申請日2015.10.28

　　公開(公告)日2016.03.30

　　IPC分類號F16J15/18

　　摘要

　　一種集裝式污水泵機械密封裝置，包括軸套，該軸套一集裝片，該集裝片用一螺釘與所述軸套連接固定，形成集裝式結構;所述的軸套內設有一彈簧座，該彈簧座內設有彈簧;所述的彈簧右端設有推環，該推環外設有一動環，所述動環和推環之間設有一動環輔助密封圈，所述的動環外還設有一靜環，所述靜環設有一靜環輔助密封圈，所述靜環外還設有一防轉銷;所述軸套與泵體之間還設有密封墊片;所述的軸套為整體式設計。

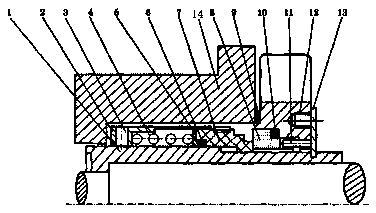

　　摘要附圖



　　權利要求書

　　1.一種集裝式污水泵機械密封裝置，其特征在于，包括軸套，該軸套一集裝片，該集裝片用一螺釘與所述軸套連接固定，形成集裝式結構;所述的軸套內設有一彈簧座，該彈簧座內設有彈簧;所述的彈簧右端設有推環，該推環外設有一動環，所述動環和推環之間設有一動環輔助密封圈，所述的動環外還設有一靜環，所述靜環設有一靜環輔助密封圈，所述靜環外還設有一防轉銷;所述軸套與泵體之間還設有密封墊片;所述的軸套為整體式設計。

　　2.如權利要求1所述的一種集裝式污水泵機械密封裝置，其特征在于，所述的動環輔助密封圈和靜環輔助密封圈采用橡膠材料制成。

　　3.如權利要求1所述的一種集裝式污水泵機械密封裝置，其特征在于，所述密封裝置采用內流式設計。

　　說明書

　　一種集裝式污水泵機械密封裝置

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種集裝式污水泵機械密封裝置。

　　背景技術

　　在污水處理泵污水處理過程中，常對污水泵采用密封技術，軟填料密封雖然價格低廉，但因為其需定期更換填料，維護工作量大;鑒于此，很多情況下也采用機械密封方式，然而機械密封因為裝配部件繁瑣，如果安裝不當會影響密封效果，同時，因為各方受力的影響，密封結構可能引起變形而影響密封效果。

　　實用新型內容

　　本實用新型的目的在于提供一種集裝式污水泵機械密封裝置。

　　本實用新型的技術方案：一種集裝式污水泵機械密封裝置，包括軸套，該軸套一集裝片，該集裝片用一螺釘與所述軸套連接固定，形成集裝式結構;所述的軸套內設有一彈簧座，該彈簧座內設有彈簧;所述的彈簧右端設有推環，該推環外設有一動環，所述動環和推環之間設有一動環輔助密封圈，所述的動環外還設有一靜環，所述靜環設有一靜環輔助密封圈，所述靜環外還設有一防轉銷;所述軸套與泵體之間還設有密封墊片。

　　本實用新型所述的一種集裝式污水泵機械密封裝置中，所述的動環輔助密封圈和靜環輔助密封圈采用橡膠材料制成。

　　本實用新型所述的一種集裝式污水泵機械密封裝置中，所述密封裝置采用內流式設計。

　　本實用新型的有益效果在于，采用整體式結構設計，不易產生變形，集裝式密封結構整體安裝快速準確，減少了安裝失誤對密封的影響，延長了設備的持續運行時間。
