　　本實用新型公開了一種稀土釹鐵硼廢水處理裝置，包括進水管、反應罐、篩板、加熱器、超強電磁輪、擋板、毛刷、投料口、排水管、監測裝置、回流管、透明玻璃板、排渣口、液位計和轉軸，所述的進水管與反應罐連通，進水管上設有流量計，反應罐內傾斜設有篩板，反應罐頂端設有投料口，反應罐內壁設有加熱器，反應罐底端一側設有超強電磁輪，超強電磁輪設置在反應罐外一側的底部設有擋板，擋板一端設有毛刷，反應罐底端設有排水管，排水管上安裝監測裝置，反應罐側壁設有透明玻璃板，反應罐內設有轉軸，轉軸上安裝葉輪。本實用新型加速反應過程，提高反應速率，通過超強磁力使稀土釹鐵硼被吸出，避免資源浪費，結構簡單，使用方便，利于推廣。

　　摘要附圖



　　權利要求書

　　1.一種稀土釹鐵硼廢水處理裝置，包括進水管、反應罐、篩板、加熱器、超強電磁輪、擋板、毛刷、投料口、排水管、監測裝置、回流管、透明玻璃板、排渣口、液位計和轉軸，其特征在于，所述的進水管與反應罐連通，進水管上設有流量計，反應罐內傾斜設有篩板，反應罐上設有計時器，反應罐頂端設有投料口，反應罐內壁設有加熱器，反應罐上設有溫度計，反應罐底端一側設有超強電磁輪，超強電磁輪設置在反應罐外一側的底部設有擋板，擋板一端設有毛刷，毛刷與超強電磁輪貼近，反應罐底端設有排水管，排水管上安裝監測裝置，反應罐側壁設有透明玻璃板，反應罐內設有液位計，回流管一端與排水管連接，回流管另一端與進水管連接，回流管上安裝泵，反應罐內設有轉軸，轉軸上安裝葉輪。

　　2.根據權利要求1所述的一種稀土釹鐵硼廢水處理裝置，其特征在于，所述的篩板最高端設置在進水管與反應罐的連接處，篩板最低端出設有排渣口。

　　3.根據權利要求1所述的一種稀土釹鐵硼廢水處理裝置，其特征在于，所述的投料口上設有刻度。

　　說明書

　　一種稀土釹鐵硼廢水處理裝置

　　技術領域

　　本實用新型涉及一種稀土處理裝置，具體是一種稀土釹鐵硼廢水處理裝置。

　　背景技術

　　稀土有“工業維生素”的美稱�，F(xiàn)如今已成為極其重要的戰略資源。稀土元素氧化物是指元素周期表中原子序數為57到71的15種鑭系元素氧化物，以及與鑭系元素化學性質相似的鈧(Sc)和釔(Y)共17種元素的氧化物。稀土元素在石油、化工、冶金、紡織、陶瓷、玻璃、永磁材料等領域都得到了廣泛的應用，隨著科技的進步和應用技術的不斷突破，稀土氧化物的價值將越來越大。釹鐵硼磁性材料，作為稀土永磁材料發展的最新結果，由于其優異的磁性能而被稱為“磁王”。釹鐵硼磁性材料是鐠釹金屬，硼鐵等的合金。又稱磁鋼。釹鐵硼具有極高的磁能積和矯力，同時高能量密度的優點使釹鐵硼永磁材料在現代工業和電子技術中獲得了廣泛應用，從而使儀器儀表、電聲電機、磁選磁化等設備的小型化、輕量化、薄型化成為可能。稀土釹鐵硼提取后產生的廢水直接排放對環境影響較大，對人們的身體健康造成損害，處理困難，同時廢水含有釹鐵硼，造成資源浪費。

　　實用新型內容

　　本實用新型的目的在于提供一種稀土釹鐵硼廢水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

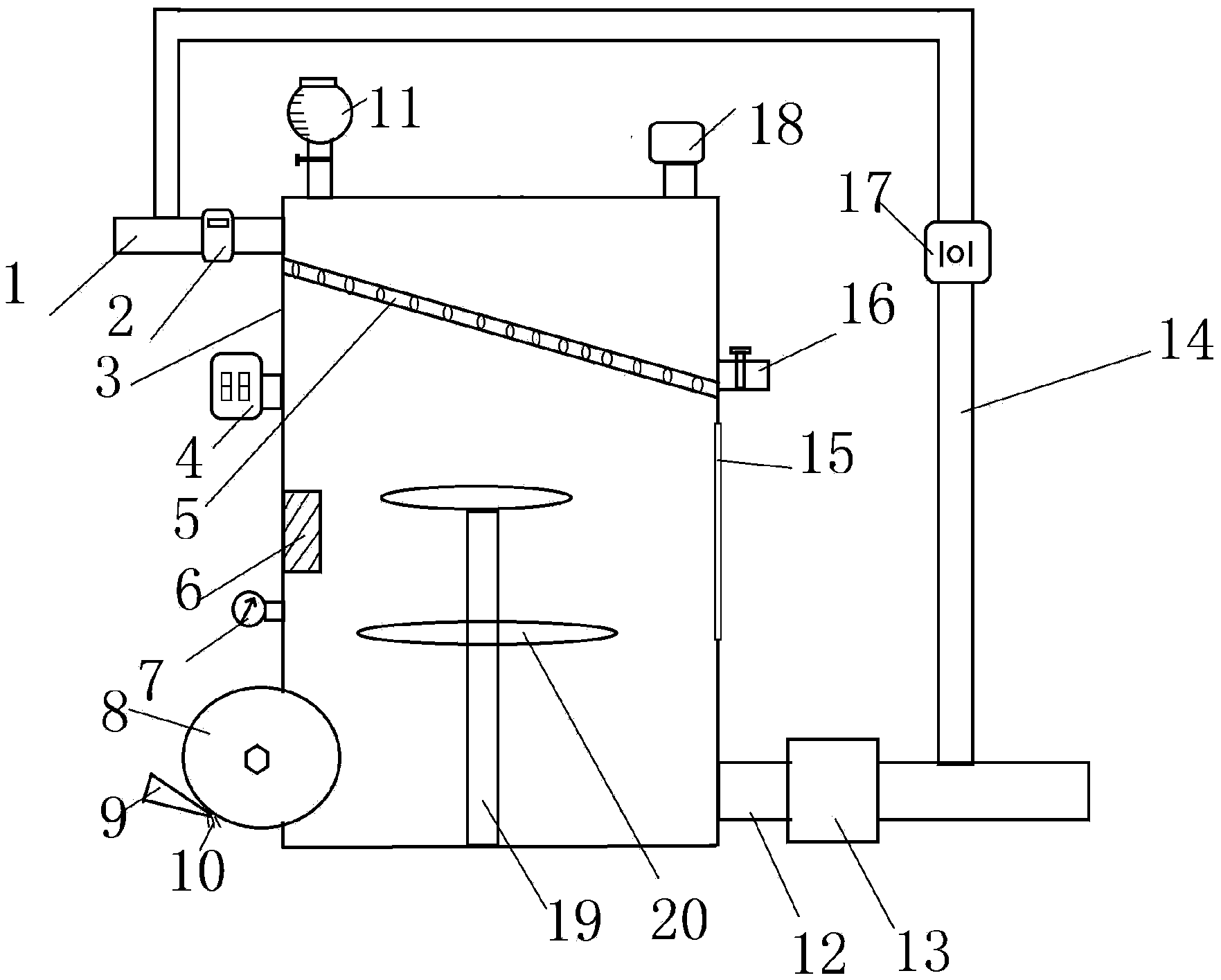

　　一種稀土釹鐵硼廢水處理裝置，包括進水管、反應罐、篩板、加熱器、超強電磁輪、擋板、毛刷、投料口、排水管、監測裝置、回流管、透明玻璃板、排渣口、液位計和轉軸，所述的進水管與反應罐連通，進水管上設有流量計，反應罐內傾斜設有篩板，反應罐上設有計時器，反應罐頂端設有投料口，反應罐內壁設有加熱器，反應罐上設有溫度計，反應罐底端一側設有超強電磁輪，超強電磁輪設置在反應罐外一側的底部設有擋板，擋板一端設有毛刷，毛刷與超強電磁輪貼近，反應罐底端設有排水管，排水管上安裝監測裝置，反應罐側壁設有透明玻璃板，反應罐內設有液位計，回流管一端與排水管連接，回流管另一端與進水管連接，回流管上安裝泵，反應罐內設有轉軸，轉軸上安裝葉輪。

　　作為本實用新型進一步的方案：所述的篩板最高端設置在進水管與反應罐的連接處，篩板最低端出設有排渣口。

　　作為本實用新型再進一步的方案：所述的投料口上設有刻度。

　　與現有技術相比，本實用新型的有益效果是：本實用新型流量計記錄流入廢水的量，篩板過濾廢水在固體渣子，在重力作用下從篩板滾落，從排渣口排出，從投料口投入中和藥劑等反應物，處理廢水，計時器記錄廢水處理時間，準確反應，加熱器為反應提供合適溫度，溫度計隨時記錄反應罐內溫度，監測裝置檢測排出廢水的達標性，通過透明玻璃板可以看到反應罐內反應情況，液位計檢查反應罐內廢水量的多少，通過超強電磁輪的超強磁力旋轉使反應罐內的稀土釹鐵硼被吸出，在擋板和毛刷在作用下收集起來，避免資源浪費，轉軸和葉輪加速反應過程，提高反應速率，不達標的廢水經過回流管和泵重新進入反應罐內處理，結構簡單，使用方便，利于推廣。
