申請日2015.10.28

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/44; B01D61/02; B01D65/02; B01D65/08

　　摘要

　　本實用新型公開一種垃圾滲濾液膜法深度處理系統，屬于污水處理設備技術領域，包括進水高壓泵，進水高壓泵通過管道與納濾機組的進口連接，納濾機組的出口通過管道與納濾產水箱連接，納濾產水箱的出口通過管道與RO進水高壓泵的進口連接，RO進水高壓泵的出口通過管道與RO反滲透機組連接，RO反滲透機組的出口通過管道與排放水池連接，還包括膜機組清洗系統，膜機組清洗系統分別與納濾機組和RO反滲透機組連接。本實用新型中的膜機組清洗系統可對納濾膜或反滲透膜進行離線清洗，并對清洗后的膜元件性能進行測試，保證系統正常運行，并最大限度的延長了膜組件的使用壽命。

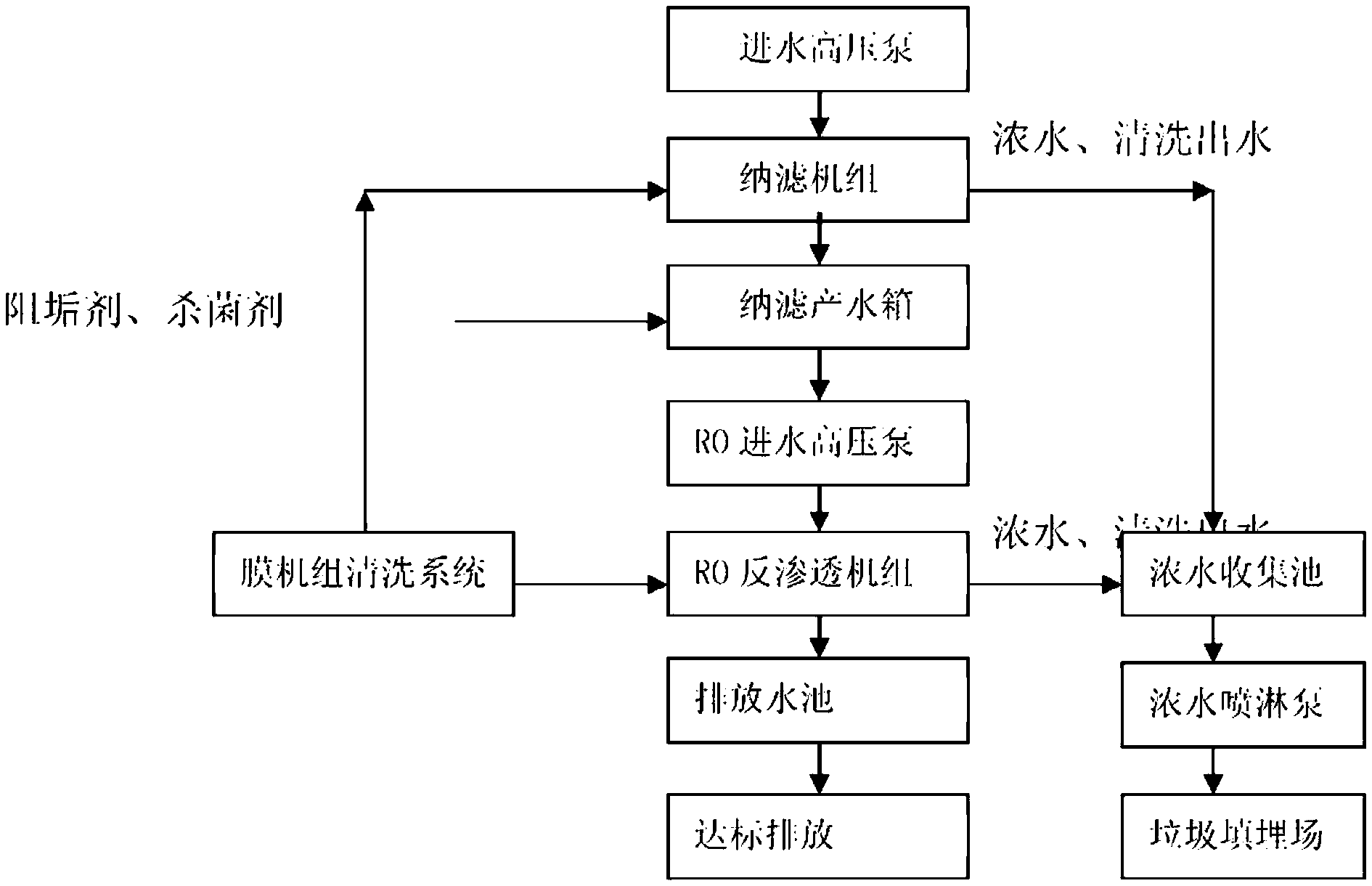

　　摘要附圖



　　權利要求書

　　1.一種垃圾滲濾液膜法深度處理系統，其特征在于：包括進水高壓泵，所述進水高壓泵通過管道與納濾機組的進口連接，所述納濾機組的出口通過管道與納濾產水箱連接，所述納濾產水箱的出口通過管道與RO進水高壓泵的進口連接，所述RO進水高壓泵的出口通過管道與所述RO反滲透機組連接，所述RO反滲透機組的出口通過管道與所述排放水池連接，還包括膜機組清洗系統，所述膜機組清洗系統分別與所述納濾機組和所述RO反滲透機組連接。

　　2.根據權利要求1所述的一種垃圾滲濾液膜法深度處理系統，其特征在于：所述納濾機組連接有第一濃水、清洗出水管道，所述RO反滲透機組連接有第二濃水、清洗出水管道，所述第一濃水、清洗出水管道和所述第二濃水、清洗出水管道分別與濃水收集池連接。

　　3.根據權利要求2所述的一種垃圾滲濾液膜法深度處理系統，其特征在于：所述濃水收集池的出口通過管道連接有向垃圾填埋場噴淋的濃水噴淋泵。

　　4.根據權利要求1所述的一種垃圾滲濾液膜法深度處理系統，其特征在于：所述納濾產水箱還連接有阻垢劑、殺菌劑進管。

　　說明書

　　一種垃圾滲濾液膜法深度處理系統

　　技術領域

　　本實用新型涉及污水處理設備技術領域，特別涉及一種垃圾滲濾液膜法深度處理系統。

　　背景技術

　　垃圾滲濾液是一種成分復雜，有機物濃度極高的廢水，若不加以處理而直接排入環境，會造成嚴重的環境污染。垃圾填埋聲、垃圾焚燒發電廠都會產生大量的垃圾滲濾液廢水，這些廢水BOD和COD濃度高、氨氮含量高，使之成為廢水處理行業的一大難點。垃圾滲濾液處理的突出問題難降解有機物和高氨氮的降解問題。國內普遍采用物理法、物化法和生化等方法處理該類廢水，但皆因有機物難以降解、處理成本高、脫氮效果差且易造成二次污染等原因難以推廣。另一方面，隨著人們生活水平的提高，國家環保標準不斷提高，采用常規廢水處理工藝難以滿足目前的出水要求。

　　目前，通用的垃圾滲濾液處理工藝流程為生化處理+深度處理(膜法)工藝。該垃圾滲濾液生化處理系統存在的主要問題：

　　1.由于水質差，導致后續深度處理的膜元件污堵嚴重，平均納濾膜和反滲透膜元件的使用周期為2～3個月，系統由于污染及污堵產水水量大大降低，產水水質惡化嚴重。

　　2.膜元件的更換頻繁，造成運行成本進一步升高。

　　實用新型內容

　　本實用新型提供了一種垃圾滲濾液膜法深度處理系統，該系統離線地清洗納濾膜和反滲透膜元件，解決現有的垃圾滲濾液處理系統中納濾膜和反滲透膜元件更換頻繁的問題。

　　為解決上述技術問題，本實用新型采用的技術方案為：

　　一種垃圾滲濾液膜法深度處理系統，包括進水高壓泵，所述進水高壓泵通過管道與納濾機組的進口連接，所述納濾機組的出口通過管道與納濾產水箱連接，所述納濾產水箱的出口通過管道與RO進水高壓泵的進口連接，所述RO進水高壓泵的出口通過管道與所述RO反滲透機組連接，所述RO反滲透機組的出口通 過管道與所述排放水池連接，還包括膜機組清洗系統，所述膜機組清洗系統分別與所述納濾機組和所述RO反滲透機組連接。

　　其中，優選地，所述納濾機組連接有第一濃水、清洗出水管道，所述RO反滲透機組連接有第二濃水、清洗出水管道，所述第一濃水、清洗出水管道和所述第二濃水、清洗出水管道分別與濃水收集池連接。

　　其中，優選地，所述濃水收集池的出口通過管道連接有向垃圾填埋場噴淋的濃水噴淋泵。

　　其中，優選地，所述納濾產水箱還連接有阻垢劑、殺菌劑進管。

　　本實用新型的有益效果：

　　本實用新型中的膜機組清洗系統可對納濾膜或反滲透膜進行離線清洗，并對清洗后的膜元件性能進行測試，保證系統正常運行，并最大限度延長膜組件使用壽命，使納濾膜和反滲透膜的膜元件的使用壽命提高至6～8個月，大大降低了垃圾滲濾液處理系統的運營成本。
