申請日2015.10.28

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/14; C02F103/06

　　摘要

　　本實用新型公開一種垃圾滲濾液生化處理系統，屬于污水處理設備技術領域，包括預處理單元和生化處理單元;預處理單元原有穩定塘，所述原有穩定塘、第一廢水提升泵、氨氮吹脫塔、初沉池、pH值調節池、第二廢水提升泵、布袋過濾器;所述生化處理單元包括IC雙層厭氧反應器、前置反硝化池、好氧硝化池、絮凝沉淀池、MBR膜生物池、MBR出水泵、精密過濾器。本實用新型可去除不可沉懸浮物，并在水中大量曝氣供氧，以支持微生物的存貨，利用微生物分解污水中的有機物，可有效地降解污水中生物有機物，保證深度(膜)處理系統的進水要求。

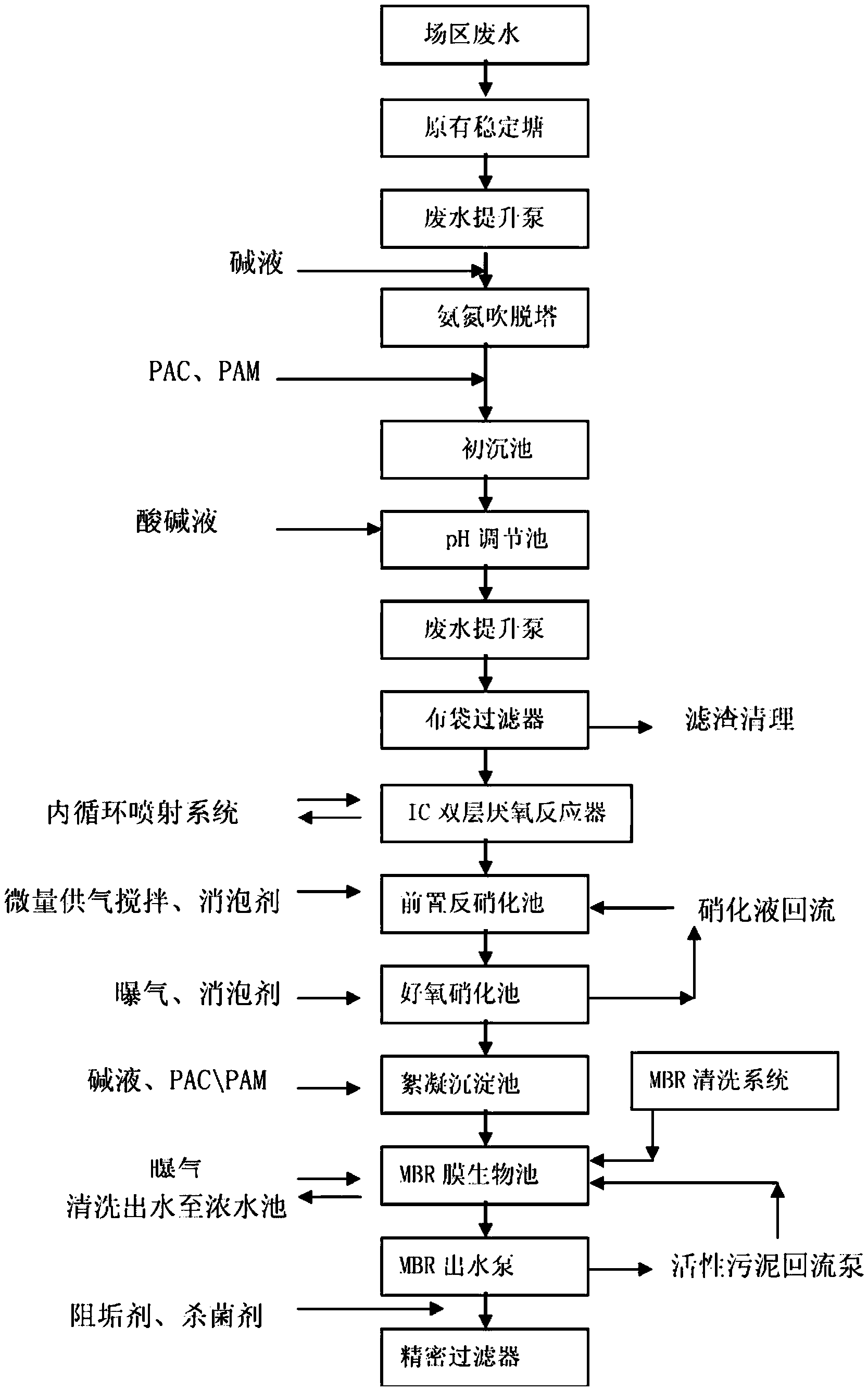

　　摘要附圖



　　權利要求書

　　1.一種垃圾滲濾液生化處理系統，其特征在于：包括預處理單元和生化處理單元;

　　所述預處理單元包括用于盛裝場區廢水的原有穩定塘，所述原有穩定塘的出口設置有第一廢水提升泵，所述第一廢水提升泵通過管道與氨氮吹脫塔的進口連接，所述氨氮吹脫塔的出口通過管道與初沉池的進口連接，所述初沉池的出口通過管道與pH值調節池的進口連接，所述pH值調節池的出口設置有第二廢水提升泵，所述第二廢水提升泵通過管道與布袋過濾器的進口連接;

　　所述生化處理單元包括IC雙層厭氧反應器，所述布袋過濾器的出口通過管道與所述IC雙層厭氧反應器的進口連接，所述IC雙層厭氧反應器的出口通過管道與前置反硝化池的進口連接，所述前置反硝化池的出口通過管道與好氧硝化池的進口連接，所述好氧硝化池的出口通過管道與絮凝沉淀池的進口連接，所述絮凝沉淀池的出口通過管道與MBR膜生物池的進口連接，所述MBR膜生物池的出口設置有MBR出水泵，所述MBR出水泵通過管道與精密過濾器的進口連接。

　　2.根據權利要求1所述的一種垃圾滲濾液生化處理系統，其特征在于：所述好氧硝化池還連接有硝化液回流管，所述硝化液回流管通入所述前置反硝化池內。

　　3.根據權利要求1所述的一種垃圾滲濾液生化處理系統，其特征在于：所述MBR膜生物池還與MBR清洗系統連接。

　　4.根據權利要求1所述的一種垃圾滲濾液生化處理系統，其特征在于：所述MBR出水泵還與活性污泥回流泵連接，所述活性污泥回流泵的出口通過管道與所述MBR膜生物池連接。

　　說明書

　　一種垃圾滲濾液生化處理系統

　　技術領域

　　本實用新型涉及污水處理設備技術領域，特別涉及一種垃圾滲濾液生化處理系統。

　　背景技術

　　垃圾滲濾液是一種成分復雜，有機物濃度極高的廢水，若不加以處理而直接排入環境，會造成嚴重的環境污染。垃圾填埋聲、垃圾焚燒發電廠都會產生大量的垃圾滲濾液廢水，這些廢水BOD和COD濃度高、氨氮含量高，使之成為廢水處理行業的一大難點。垃圾滲濾液處理的突出問題難降解有機物和高氨氮的降解問題。國內普遍采用物理法、物化法和生化等方法處理該類廢水，但皆因有機物難以降解、處理成本高、脫氮效果差且易造成二次污染等原因難以推廣。另一方面，隨著人們生活水平的提高，國家環保標準不斷提高，采用常規廢水處理工藝難以滿足目前的出水要求。

　　目前，通用的垃圾滲濾液處理工藝流程為生化處理+深度處理(膜法)工藝。該垃圾滲濾液生化處理系統存在的主要問題：

　　由于水質差，導致后續深度處理的膜元件污堵嚴重，平均納濾膜和反滲透膜元件的使用周期為2～3個月，系統由于污染及污堵產水量大大降低，產水水質惡化嚴重。

　　實用新型內容

　　本實用新型提供了一種垃圾滲濾液生化處理系統，解決現有的垃圾滲濾液生化處理系統因處理效果差而導致的后續的膜元件更換頻繁的問題。

　　為解決上述技術問題，本實用新型采用的技術方案為：

　　一種垃圾滲濾液生化處理系統，包括預處理單元和生化處理單元;

　　所述預處理單元包括用于盛裝場區廢水的原有穩定塘，所述原有穩定塘的出口設置有第一廢水提升泵，所述第一廢水提升泵通過管道與氨氮吹脫塔的進口連接，所述氨氮吹脫塔的出口通過管道與初沉池的進口連接，所述初沉池的出口通過管道與pH值調節池的進口連接，所述pH值調節池的出口設置有第二廢水提升泵，所述第二廢水提升泵通過管道與布袋過濾器的進口連接;

　　所述生化處理單元包括IC雙層厭氧反應器，所述布袋過濾器的出口通過管道與所述IC雙層厭氧反應器的進口連接，所述IC雙層厭氧反應器的出口通過管道與前置反硝化池的進口連接，所述前置反硝化池的出口通過管道與好氧硝化池的進口連接，所述氧硝化池的出口通過管道與絮凝沉淀池的進口連接，所述絮凝沉淀池的出口通過管道與MBR膜生物池的進口連接，所述MBR膜生物池的出口設置有MBR出水泵，所述MBR出水泵通過管道與精密過濾器的進口連接。

　　其中，優選地，所述好氧硝化池還連接有硝化液回流管，所述硝化液回流管通入所述前置反硝化池內。

　　其中，優選地，所述MBR膜生物池還與MBR清洗系統連接。

　　其中，優選地，所述MBR出水泵還與活性污泥回流泵連接，所述活性污泥回流泵的出口通過管道與所述MBR膜生物池連接。

　　本實用新型的有益效果：

　　本實用新型可去除不可沉懸浮物，并在水中大量曝氣供氧，以支持微生物的存貨，利用微生物分解污水中的有機物，可有效地降解污水中生物有機物，保證深度(膜)處理系統的進水要求。有機物的去除，降低了后續深度處理的膜元件壓力，最大限度延長膜組件使用壽命，使納濾膜和反滲透膜的膜元件的使用壽命提高至6～8個月，大大降低了垃圾滲濾液處理系統的運營成本。
