申請日2015.10.28

　　公開(公告)日2016.05.25

　　IPC分類號C02F9/04; C02F1/44; C02F1/42; C02F1/66; C02F5/00; C02F103/16

　　摘要

　　本實用新型公開了一種銅業冶煉廢水的高回收率裝置，其包括軟化沉淀池、過濾單元、離子交換單元、pH調節池、反滲透單元等。經過以上單元的綜合處理，能夠將銅業冶煉廢水大部分回收利用。本實用新型不僅對銅業冶煉廢水有效，而且對難處理的高鹽高硬度排出水也同樣可以獲得很好的處理效果。

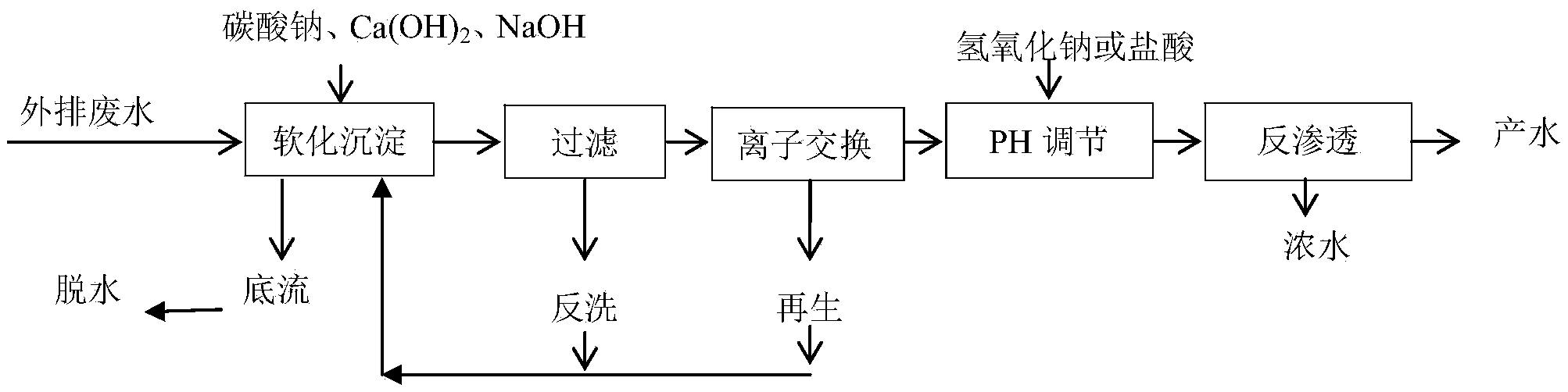

　　摘要附圖



　　權利要求書

　　1.一種銅業冶煉廢水的高回收率裝置，其特征在于，它包括：

　　軟化沉淀池：它包括一廢水進口、一上清液出口以及一底流出口，其中上清液出口連接過濾單元;

　　過濾單元：其進口連接上清液出口，出口連接離子交換單元;

　　離子交換單元：其進口連接過濾單元，出口連接pH調節單元;

　　pH調節單元：其進口連接離子交換單元，出口連接反滲透單元;以及

　　反滲透單元。

　　2.如權利要求1所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：所述的過濾單元采用重力式精密不銹鋼膜轉鼓精密過濾設備。

　　3.如權利要求1所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：所述離子交換單元采用弱酸性陽離子交換樹脂D113。

　　4.如權利要求1所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：反滲透單元采用的反滲透膜物理參數范圍為：采用2540型膜芯。

　　5.如權利要求1所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：所述離子交換單元還包括二氧化碳脫除組件。

　　6.如權利要求5所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：二氧化碳脫除組件為多面空心球。

　　7.如權利要求1所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：過濾單元的反洗水出口連接至軟化沉淀池。

　　8.如權利要求1所述的一種銅業冶煉廢水的高回收率裝置，其特征在于：離子交換單元的再生水出口連接至軟化沉淀池。

　　說明書

　　一種銅業冶煉廢水的高回收率裝置

　　技術領域

　　本實用新型涉及一種銅業冶煉廢水的高回收率裝置。

　　背景技術

　　隨著國家環保標準的提高，為實現企業的可持續發展，有色冶煉企業作為重金屬的重點污染企業紛紛提出實現污水“零排放”的目標。國內企業通過清污分流、梯級回用和分質處理，已把廢水產量降低到了比較低的程度，再通過深度處理最終處理來實現回用。目前深度處理多采用“雙膜法”，即超濾+反滲透的處理工藝，該工藝處理系統回收率約為60%左右，尚有40%的濃水需進一步處理或再處理。如此大的比例回用對企業造成很大的壓力，進一步處理則成本比較高。

　　另外，銅業冶煉廢水尤其是銅業公司污酸經中和處理后的廢水，處理難度更高。

　　實用新型內容

　　本實用新型的目的在于提供一種銅業冶煉廢水高回收率裝置。

　　本實用新型提供的技術方案如下：

　　一種銅業冶煉廢水高回收率裝置，它包括：

　　軟化沉淀池：它包括一廢水進口、一上清液出口以及一底流出口，其中上清液出口連接過濾單元;

　　過濾單元：其進口連接上清液出口，出口連接離子交換單元;

　　離子交換單元：其進口連接過濾單元，出口連接pH調節單元;

　　pH調節單元：其進口連接離子交換單元，出口連接反滲透單元;

　　反滲透單元。

　　在本實用新型的較佳實施例中，所述的過濾單元采用重力式精密不銹鋼膜轉鼓精密過濾設備。

　　在本實用新型的較佳實施例中，所述離子交換單元采用D113樹脂。

　　在本實用新型的較佳實施例中，反滲透單元采用的反滲透膜物理參數范圍為?。

　　在本實用新型的較佳實施例中，所述離子交換單元還包括二氧化碳脫除組件。

　　在本實用新型的較佳實施例中，二氧化碳脫除組件為多面空心球。

　　在本實用新型的較佳實施例中，過濾單元的反洗水出口連接至軟化沉淀池。

　　在本實用新型的較佳實施例中，離子交換單元的再生水出口連接至軟化沉淀池。

　　由上述描述可知，本實用新型提供了一種銅業冶煉廢水除鹽裝置，本實用新型包括軟化沉淀池、過濾單元、離子交換單元、pH調節池、反滲透單元等。經過以上單元的綜合處理，能夠將銅業冶煉廢水去除大部分的鹽，達到高回收率目的。
