申請日2015.10.28

　　公開(公告)日2016.03.30

　　IPC分類號F04D29/10

         摘要

　　一種污水泵耐磨軟填料密封裝置，包括軸套、底環、封液環和填料，所述封液環位于裝置中央，該封液環兩端為軟填料包圍，所述填料為芳綸纖維軟填料，所述芳綸纖維軟填料左端為一底環;所述的底環、芳綸纖維軟填料設置于泵體與軸套之間。本實用新型提高了密封裝置的耐磨性，又保持了良好的潤滑和適當的壓緊，達到良好密封效果。

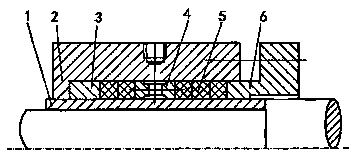

　　摘要附圖



　　權利要求書

　　1.一種污水泵耐磨軟填料密封裝置，其特征在于，包括軸套、底環、封液環和填料，所述封液環位于裝置中央，該封液環兩端為軟填料包圍，所述填料為芳綸纖維軟填料，所述芳綸纖維軟填料左端為一底環;所述的底環、芳綸纖維軟填料設置于泵體與軸套之間。

　　2.如權利要求1所述的一種污水泵耐磨軟填料密封裝置，其特征在于，所述的封液環右端的芳綸纖維軟填料還通過一壓蓋壓緊。

　　3.如權利要求1或2所述的一種污水泵耐磨軟填料密封裝置，其特征在于，所述泵體位于封液環上方的位置，設有封液入口。

　　說明書

　　一種污水泵耐磨軟填料密封裝置

　　技術領域

　　本實用新型涉及密封技術，尤其涉及一種污水泵耐磨軟填料密封裝置。

　　背景技術

　　石化公司動力車間中，為防止泄露，需要對設備運動部分和過程機器進行動密封，比如污水泵。軟填料密封因為結構簡單、價格低而受到青睞，但是一般軟填料密封都因為填料與軸套之間的摩擦易于磨損，提高填料密封的耐磨性是個亟待解決的問題。

　　實用新型內容

　　本實用新型的目的在于提供一種污水泵耐磨軟填料密封裝置。

　　本實用新型的技術方案：一種污水泵耐磨軟填料密封裝置，包括軸套、底環、封液環和填料。所述封液環位于裝置中央，該封液環兩端為軟填料包圍，所述填料為芳綸纖維軟填料，所述芳綸纖維軟填料左端為一底環;所述的底環、芳綸纖維軟填料設置于泵體與軸套之間。

　　所述的一種污水泵耐磨軟填料密封裝置中，所述的封液環右端的芳綸纖維軟填料還通過一壓蓋壓緊。

　　所述的一種污水泵耐磨軟填料密封裝置中，所述泵體位于封液環上方的位置，設有封液入口。

　　本實用新型的有益效果在于，提高了密封裝置的耐磨性，又保持了良好的潤滑和適當的壓緊，達到良好密封效果。
