申請日2015.10.28
公開(公告)日2016.03.30
IPC分類號F16J15/16; F04B53/00
摘要
一種污水泵機械密封裝置，包括軸套，所述的軸套內設有一彈簧座，該彈簧座內設有彈簧，所述彈簧座通過一緊定螺釘固定;所述的彈簧右端設有推環，該推環外設有一動環，所述動環和推環之間設有一動環輔助密封圈，所述的動環外還設有一靜環，所述靜環設有一靜環輔助密封圈，所述靜環外還設有一防轉銷，所述軸套與泵體之間還設有密封墊片。本實用新型改善了污水泵的運行性能，延長了設備持續運行時間，降低了人力物力浪費，減少了對環境的污染。

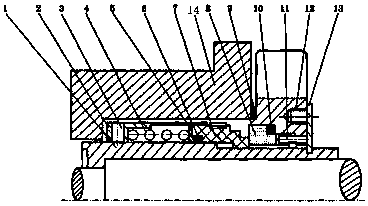

摘要附圖
權利要求書
1.一種污水泵機械密封裝置，其特征在于，包括軸套，所述的軸套內設有一彈簧座，該彈簧座內設有彈簧，所述彈簧座通過一緊定螺釘固定;所述的彈簧右端設有推環，該推環外設有一動環，所述動環和推環之間設有一動環輔助密封圈，所述的動環外還設有一靜環，所述靜環設有一靜環輔助密封圈，所述靜環外還設有一防轉銷，所述軸套與泵體之間還設有密封墊片。
2.如權利要求1所述的一種污水泵機械密封裝置，其特征在于，所述的動環輔助密封圈和靜環輔助密封圈采用氟橡膠材料。
3.如權利要求1所述的一種污水泵機械密封裝置，其特征在于，本實用新型所用的金屬部件采用不銹鋼1Cr18Ni9Ti制成。
4.如權利要求1所述的一種污水泵機械密封裝置，其特征在于，所述的彈簧座與彈簧采用大彈簧旋轉式結構。
說明書
一種污水泵機械密封裝置
技術領域
本實用新型涉及污水處理領域，尤其涉及一種污水泵機械密封裝置。
背景技術
目前污水泵采用的軟填料密封結構，存在如下缺陷：首先，密封介質含有的雜質嚴重影響密封性能。雜質進入軟填料密封內部，進一步增大了填料密封和軸套之間的摩擦、磨損;其次，由于軟填料自身具有粘彈特性，在工作狀態下會出現明顯的應力松弛。為保持密封性能，需不斷地壓緊壓蓋增大填料與軸的鏡像接觸力，這就增大了填料與軸的磨損，因此需要定期更換填料，維修工作量和費用大大增加。
實用新型內容
本實用新型的目的在于提供一種污水泵機械密封裝置。
本實用新型的技術方案：一種污水泵機械密封裝置，包括軸套，所述的軸套內設有一彈簧座，該彈簧座內設有彈簧，所述彈簧座通過一緊定螺釘固定;所述的彈簧右端設有推環，該推環外設有一動環，所述動環和推環之間設有一動環輔助密封圈，所述的動環外還設有一靜環，所述靜環設有一靜環輔助密封圈，所述靜環外還設有一防轉銷，所述軸套與泵體之間還設有密封墊片。
本實用新型所述的一種污水泵機械密封裝置中，所述的動環輔助密封圈和靜環輔助密封圈采用氟橡膠材料。
本實用新型所述的一種污水泵機械密封裝置中，所用的金屬部件采用不銹鋼1Cr18Ni9Ti制成。
本實用新型所述的一種污水泵機械密封裝置中，所述的彈簧座與彈簧采用大彈簧旋轉式結構。
本實用新型的有益效果在于，改善了污水泵的運行性能，延長了設備持續運行時間，降低了人力物力浪費，減少了對環境的污染。
