申請日2017.11.01
公開(公告)日2018.01.30
IPC分類號B08B1/04
摘要
本發明公開了一種污水處理電機端蓋清理裝置，包括裝置本體，裝置本體設置基座，基座上設置導向支撐桿，導向支撐桿上設置橫梁，橫梁的中間位置設置支撐柱，橫梁的底部設置固定架，支撐柱上設置限位板，支撐柱上設置復位彈簧，支撐柱的頂部設置安裝板，安裝板上設置電機，電機的輸出端設置輸出軸，輸出軸的端部設置卡位，卡位上設置刮刀，基座上設置凹槽，凹槽的內部設置定位柱，定位柱的頂部側壁上設置定位板;本發明結構簡單，清理的過程方便，通過刮刀的作用能夠很快完成端蓋內壁的清理工作，相比于現有的手工清理的方式其清理的工作效率更高，而且在清理的時候也避免了端蓋對員工手部造成刮傷，使用方便，實用性強。

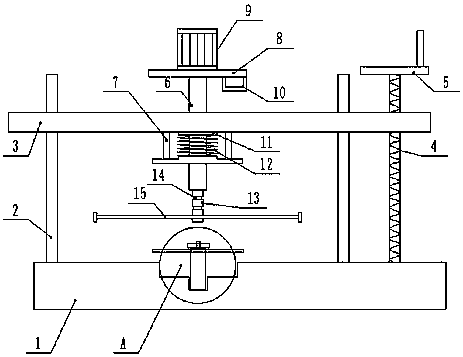

摘要附圖
權利要求書
1.一種污水處理電機端蓋清理裝置，其特征在于，包括裝置本體，所述裝置本體設置基座(1)，所述基座(1)上設置導向支撐桿(2)，所胡導向支撐桿(2)與基座(1)之間固定焊接，所述導向支撐桿(2)上設置橫梁(3)，所述橫梁(3)套接在導向支撐桿(2)上，所述橫梁(3)的中間位置設置支撐柱(6)，所述橫梁(3)的底部設置固定架(7)，所述固定架(7)與橫梁(3)之間固定連接，支撐柱(6)上設置限位板(11)，所述限位板(11)與支撐柱(6)之間固定連接，所述限位板(11)設置在固定架(7)的內側，支撐柱(6)上設置復位彈簧(12)，所述復位彈簧(12)的一端與限位板(11)之間通過固定螺釘?shù)淖饔霉潭ㄟB接，所述支撐柱(6)的頂部設置安裝板(8)，所述安裝板(8)與支撐柱(6)之間固定連接，所述安裝板(8)的底部設置把手(10)，所述把手(10)與安裝板(8)之間通過固定螺釘?shù)淖饔霉潭ㄟB接，所述安裝板(8)上設置電機(9)，所述電機(9)與安裝板(8)之間固定連接，所述電機(9)的輸出端設置輸出軸(13)，所述輸出軸(13)插接在支撐柱(6)的內部，所述輸出軸(13)的端部設置卡位(14)，所述卡位(14)上設置刮刀(15)，所述刮刀(15)與輸出軸(13)之間通過卡位(14)的作用卡接連接，所述基座(1)上設置凹槽(16)，所述凹槽(16)的內部設置定位柱(17)，所述定位柱(17)與凹槽(16)的內壁之間固定焊接，所述定位柱(17)的頂部側壁上設置定位板(18)，所述定位板(18)與定位柱(17)之間通過軸承的作用轉動連接。
2.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述裝置本體的右端設置絲桿(4)，所述絲桿(4)與橫梁(3)之間通過絲桿式連接，所述絲桿(4)的底部與基座(1)之間通過軸承的作用轉動連接，所述絲桿(4)的頂部設置搖輪(5)，所述搖輪(5)與絲桿(4)之間通過固定螺釘?shù)淖饔霉潭ㄟB接。
3.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述支撐柱(6)是中空結構。
4.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述橫梁(3)上對應支撐柱(6)處設置通孔，所述支撐柱(6)插接在通孔的內部。
5.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述卡位(14)設置三個。
6.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述定位柱(17)的頂部設置螺紋柱(19)，所述螺紋柱(19)與定位柱(17)之間是一體成型結構。
7.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述定位柱(17)上設置緊固旋鈕(20)，所述緊固旋鈕(20)與螺紋柱(19)之間通過螺紋的作用緊固連接，所述緊固旋鈕(20)的底部與定位板(18)的端面支架相互抵接。
8.根據權利要求1所述的污水處理電機端蓋清理裝置，其特征在于，所述定位板(18)的下方設置限位塊(21)，所述限位塊(21)與定位柱(17)的外壁之間固定連接。
說明書
一種污水處理電機端蓋清理裝置
技術領域
本發明涉及市政領域，具體是一種污水處理電機端蓋清理裝置。
背景技術
污水處理為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。
污水處理的時候電機是必不可少的一種工具，其一般應用在污水泵中，污水泵電機長期使用其內部容易產生大量的泥沙或污垢，因此需要對其處理，現有的處理方式一般是將污水泵電機拆卸開，然后人工對電機端蓋進行清理，這種清理方式的工作效率非常低，工作速度慢，而且在工作的時候容易被端蓋刮傷手部，因此需要對其進行改進。
發明內容
本發明的目的在于提供一種污水處理電機端蓋清理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種污水處理電機端蓋清理裝置，包括裝置本體，所述裝置本體設置基座，所述基座上設置導向支撐桿，所胡導向支撐桿與基座之間固定焊接，所述導向支撐桿上設置橫梁，所述橫梁套接在導向支撐桿上，所述橫梁的中間位置設置支撐柱，所述橫梁的底部設置固定架，所述固定架與橫梁之間固定連接，支撐柱上設置限位板，所述限位板與支撐柱之間固定連接，所述限位板設置在固定架的內側，支撐柱上設置復位彈簧，所述復位彈簧的一端與限位板之間通過固定螺釘?shù)淖饔霉潭ㄟB接，所述支撐柱的頂部設置安裝板，所述安裝板與支撐柱之間固定連接，所述安裝板的底部設置把手，所述把手與安裝板之間通過固定螺釘?shù)淖饔霉潭ㄟB接，所述安裝板上設置電機，所述電機與安裝板之間固定連接，所述電機的輸出端設置輸出軸，所述輸出軸插接在支撐柱的內部，所述輸出軸的端部設置卡位，所述卡位上設置刮刀，所述刮刀與輸出軸之間通過卡位的作用卡接連接，所述基座上設置凹槽，所述凹槽的內部設置定位柱，所述定位柱與凹槽的內壁之間固定焊接，所述定位柱的頂部側壁上設置定位板，所述定位板與定位柱之間通過軸承的作用轉動連接。
作為本發明進一步的方案：所述裝置本體的右端設置絲桿，所述絲桿與橫梁之間通過絲桿式連接，所述絲桿的底部與基座之間通過軸承的作用轉動連接，所述絲桿的頂部設置搖輪，所述搖輪與絲桿之間通過固定螺釘?shù)淖饔霉潭ㄟB接。
作為本發明再進一步的方案：所述支撐柱是中空結構。
作為本發明再進一步的方案：所述橫梁上對應支撐柱處設置通孔，所述支撐柱插接在通孔的內部。
作為本發明再進一步的方案：所述卡位設置三個。
作為本發明再進一步的方案：所述定位柱的頂部設置螺紋柱，所述螺紋柱與定位柱之間是一體成型結構。
作為本發明再進一步的方案：所述定位柱上設置緊固旋鈕，所述緊固旋鈕與螺紋柱之間通過螺紋的作用緊固連接，所述緊固旋鈕的底部與定位板的端面支架相互抵接。
作為本發明再進一步的方案：所述定位板的下方設置限位塊，所述限位塊與定位柱的外壁之間固定連接。
與現有技術相比，本發明的有益效果是：本發明結構簡單，能有效對端蓋的內壁進行清理，清理的過程方便，通過刮刀的作用能夠很快完成端蓋內壁的清理工作，相比于現有的手工清理的方式其清理的工作效率更高，而且在清理的時候也避免了端蓋對員工手部造成刮傷，使用方便，實用性強
