申請日2015.11.11
公開(公告)日2017.08.18
IPC分類號B65D77/06; B65D83/00; B29C49/02
摘要
公開了一種儲水罐囊及其制造方法，包括囊的儲水罐和包括儲水罐的水處理設備。根據本發明的一個實施例，在儲水罐中使用以接收和儲存水并排放儲存的水的儲水罐囊具有下側，其厚度可比囊的上側的厚度更厚，并且比囊的側向側面的厚度更厚。
權利要求書
1.一種在儲水罐中使用的儲水罐囊，待儲存的水流入其中，并且儲存的水從其向外流動，所述囊特征在于，其下表面的厚度大于上表面的厚度和側表面的厚度。
2.根據權利要求1所述的儲水罐囊，其特征在于，所述囊的所述上表面的所述厚度大于所述囊的所述側表面的所述厚度。
3.根據權利要求1所述的儲水罐囊，其特征在于，所述囊是圓柱形的。
4.根據權利要求1所述的儲水罐囊，其特征在于，所述囊使用聚烯烴彈性體形成。
5.根據權利要求1所述的儲水罐囊，其特征在于，所述囊使用吹塑制造。
6.一種制造儲水罐囊的方法，包括：
安裝材料以將囊材料安裝在模具中;
固定材料以將所述囊材料固定到所述模具;以及
通過將空氣注入到所述囊材料中使囊成型以模制囊。
7.根據權利要求6所述的方法，其特征在于，所述囊材料具有至少一個開口側并且是圓柱形的。
8.根據權利要求6所述的方法，其特征在于，在固定材料時，所述囊材料的與在模制囊時空氣所注入的側面相對的側面固定到所述模具。
9.根據權利要求6所述的方法，其特征在于，在模制囊時，將熱空氣注入到所述囊材料中。
10.根據權利要求6所述的方法，其特征在于，所述囊材料使用聚烯烴彈性體形成。

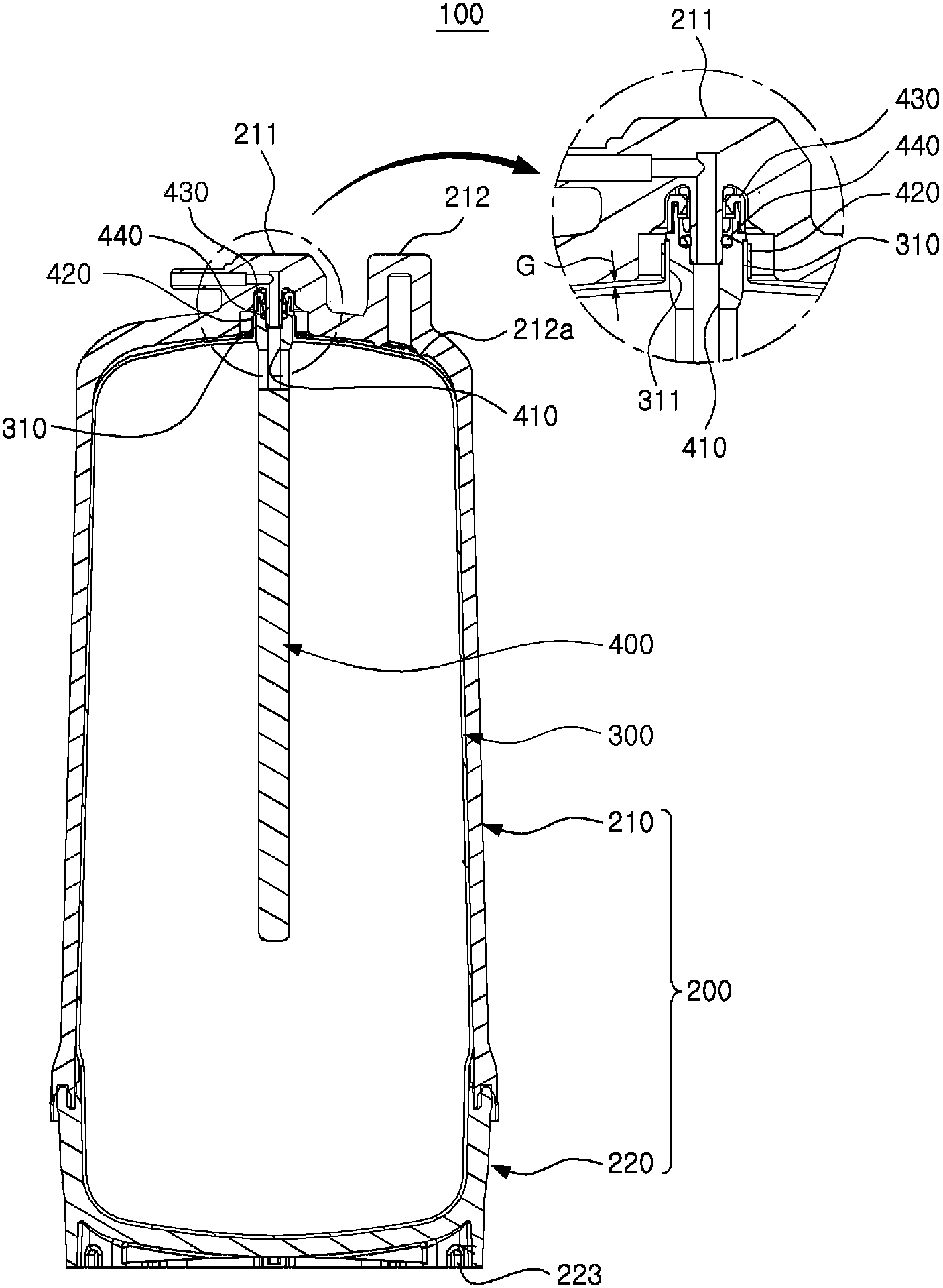

11.一種儲水罐，包括：
罐主體，所述罐主體包括水流入和流出的第一入口和第二入口;以及
權利要求1至5中任一項權利要求所述的囊，其設置在所述罐主體的內部中，以連接到所述第一入口，并且水通過所述第一入口流入或流出所述囊，而水通過所述第二入口流出或流入所述罐主體的所述內部。
12.根據權利要求11所述的儲水罐，其特征在于，在所述囊的內部中設置桿構件。
13.根據權利要求12所述的儲水罐，其特征在于，在所述囊中形成連接到所述第一入口的連接部分，所述桿構件的端部部分連接到所述連接部分。
14.根據權利要求13所述的儲水罐，其特征在于，所述桿構件的端部部分插入到在所述連接部分中形成的連接孔中，并且所述桿構件的所述端部部分連接到所述連接部分，使得所述連接部分的圓周被夾緊構件夾緊。
15.根據權利要求13所述的儲水罐，其特征在于，所述連接部分在所述囊的上方形成，并且所述桿構件從所述囊的中心部分下方的所述連接部分延伸。
16.根據權利要求13所述的儲水罐，其特征在于，所述桿構件通過裝配構件密封在所述第一入口處并連接到所述第一入口。
17.根據權利要求16所述的儲水罐，其特征在于，在所述桿構件上形成與所述第一入口和所述囊的所述內部連通的連通孔。
18.根據權利要求11所述的儲水罐，其特征在于，所述罐主體包括包含所述第一入口和所述第二入口的上主體，以及連接到所述上主體以便覆蓋所述上主體的打開的下部部分的下主體。
19.根據權利要求18所述的儲水罐，其特征在于，在所述上主體的下端部分中形成焊接凹槽，并且在所述下主體的上端部分中形成插入所述焊接凹槽的焊接突起。
20.根據權利要求19所述的儲水罐，其特征在于，在所述下主體的所述上端部分中形成毛刺防止部分，其防止在焊接期間產生的焊接毛刺暴露在所述罐主體的內部中。
21.根據權利要求20所述的儲水罐，其特征在于，所述毛刺防止部分在所述焊接突起的內側上形成，并且所述上主體的所述下端部分的一部分插入在所述毛刺防止部分與所述焊接突起之間。
22.根據權利要求21所述的儲水罐，其特征在于，所述毛刺防止部分在向上方向上延伸以高于所述焊接突起。
23.根據權利要求22所述的儲水罐，其特征在于，面向所述上主體的下端部分的所述毛刺防止部分的表面形成為階梯式表面。
24.根據權利要求23所述的儲水罐，其特征在于，所述階梯式表面形成使得所述階梯式表面與所述上主體的所述下端部分之間的間距在向上方向上變寬。
25.根據權利要求18所述的儲水罐，其特征在于，第一連接孔被設置為多個第一連接孔，其在所述下主體中的所述多個第一連接孔中相應孔之間以預定角度進行設置。
26.根據權利要求11所述的儲水罐，其特征在于，即使在所述囊填充有水的情況下，所述囊是穩定的，并且不向所述第一入口施加背壓。
27.根據權利要求26所述的儲水罐，其特征在于，所述囊具有對應于所述罐主體的內部形式的形式。
28.根據權利要求27所述的儲水罐，其特征在于，在所述囊填充有水的情況下，在所述囊的表面之中，除了被設置成最靠近所述第二入口的表面以外的表面附著到所述罐主體的內側表面，而不擴展。
29.根據權利要求28所述的儲水罐，其特征在于，所述囊的外徑大于所述罐主體的內徑。
30.根據權利要求29所述的儲水罐，其特征在于，所述囊的所述外徑比所述罐主體的所述內徑大0mm至1.2mm。
31.根據權利要求28所述的儲水罐，其特征在于，被設置成最靠近所述第二入口的所述囊的所述表面被設置成與所述罐主體的內側表面間隔開預定間隔。
32.根據權利要求31所述的儲水罐，其特征在于，所述預定間隔在0.5mm至1.5mm的范圍內。
33.根據權利要求28所述的儲水罐，其特征在于，被設置成最靠近所述第二入口的所述囊的所述表面被設置為所述囊的上表面。
34.根據權利要求28所述的儲水罐，其特征在于，在所述第二入口附近的所述罐主體的內部的一部分中形成間隔突起。
35.一種水處理設備，包括：
權利要求18至25中任一項權利要求所述的儲水罐;以及
外殼，其與所述儲水罐結合。
36.根據權利要求35所述的水處理設備，其特征在于，第一連接孔被設置為多個第一連接孔，所述多個第一連接孔在包括在所述儲水罐的罐主體中的下主體中的所述多個第一連接孔中的相應孔之間以預定角度進行設置。
37.根據權利要求36所述的水處理設備，其特征在于，與所述第一連接孔對應并具有圓弧形式的第二連接孔被設置為多個第二連接孔，所述多個第二連接孔在所述外殼中的所述多個第二連接孔中的相應孔之間以預定角度進行設置。
38.根據權利要求37所述的水處理設備，其特征在于，所述第二連接孔的數量是所述第一連接孔的數量的一半。
39.根據權利要求38所述的水處理設備，其特征在于，所述第二連接孔的中心角等于由所述多個第一連接孔形成的角的1至1.5倍。
說明書
儲水罐囊及其制造方法，包括囊的儲水罐和包括儲水罐的水處理設備
技術領域
本發明涉及儲水罐囊，制造其的方法，包括儲水罐囊的儲水罐，以及包括儲水罐的水處理設備。
背景技術
儲水罐可用來儲存水并儲存已經在諸如凈水器等的水處理設備中處理的水，并且在需要時向用戶提供水。
一般來說，在儲水罐中，形成用于儲存水的儲存空間，設有連接到供水系統和儲存空間并且允許水流入儲存空間并儲存在儲存空間中的入口，并且還設有出口，該出口連接到排水構件，諸如活栓、水龍頭等，并且允許儲存在儲存空間中的水被向外排放。
儲存在具有這種組成的儲水罐的儲存空間中的水通過高度差引起的壓力被排放。因此，已經存在限制，其中出口應該設置在儲水罐的下部部分中，應該設置在儲水罐中，以便連接到儲水罐的下部部分，或者應該設置在低于儲存在儲存空間中的水的表面液位的位置中。
此外，已經存在限制，其中排水構件不應該設置在高于儲水罐的位置中。
為了消除這種限制，連接到供水系統和排水構件的單獨的囊設置在儲水罐的罐主體的內部中，使得供水系統中的水可儲存在囊中，并且儲存在囊中的水可通過排水構件向外排出。
此外，為了將儲存在囊中的水向外排出，連接到不同的供水系統中的囊或水的供水系統中的水已經被引入到罐主體的內側表面和囊之間的空間。此外，當水儲存在囊中時，在罐主體的內側表面和囊之間的空間中的水被排出。
然而，在水流入和流出囊時改變囊的容量的過程中，囊的耐久性降低。
發明內容
技術問題
如上所述，通過認識到現有技術中引起的需求和問題中的至少一個提供本發明。
本公開的一個方面是提供一種具有改善的耐久性的儲水罐囊。
本公開的另一個方面是提供一種不會被重復的折疊和展開而損壞的儲水罐囊。
本公開的另一方面是提供一種儲水罐囊，其中產生減少數量的皺紋，并且在其中產生最小數量的相交皺紋。
本公開的另一個方面是提供具有比上表面和側表面更厚的下表面的儲水罐囊。
本公開的另一個方面是提供水流入和流出其中的囊，其容易地設置在儲水罐的罐主體的內部中。
本公開的另一個方面是提供一種包括設置在其中的桿構件的囊。
本公開的另一個方面是提供一種儲水罐的罐主體，其包括上主體和覆蓋上主體的打開的下部部分的下主體。
本公開的另一個方面是提供一種設置在罐主體內部中的囊，該囊在罐主體的上主體和下主體焊接在一起時不會被產生的焊接毛刺損壞。
本公開的另一個方面是提供一種在罐主體的下主體中形成的毛刺防止部分。
本公開的另一個方面是提供容易連接到水處理設備的外殼的儲水罐。
本公開的另一個方面是提供一種囊，其是穩定的并且不允許將背壓施加到連接到囊的第一入口，使得水可流入其中和從其流出，并且設置在罐主體中，甚至在囊填充水的情況下。
本公開的另一個方面是提供一種囊，其中在囊填充有水的情況下，在囊的表面中，除了設置成最靠近設置在罐主體中的第二入口以允許水流入和流出罐主體的表面之外的表面附著到罐主體的內側表面，同時不在其中擴展。
本公開的另一個方面是提供一種囊，其具有對應于罐主體的內部形式的形式，并且具有大于罐主體的內徑的外徑。
本公開的另一個方面是提供第二入口，水通過該第二入口容易地流入罐主體的內部。
技術方案
涉及承擔上述任務中的至少一個的儲水罐囊，制造其的方法，包括儲水罐囊的儲水罐，以及包括儲水罐的水處理設備可包括以下特征。
根據本公開的一個方面，在儲水罐中使用儲水罐囊。水流入儲水罐囊以儲存在其中，并且儲存的水流出儲水罐囊。囊的下表面的厚度可大于上表面的厚度和側表面的厚度。
在這種情況下，囊的上表面的厚度可大于其側表面的厚度。
此外，囊可以是圓柱形的。
此外，囊可使用聚烯烴彈性體來形成。
此外，使用吹塑可制造囊。
根據本公開的一個方面，制造儲水罐囊的方法可包括安裝材料以將囊材料安裝在模具中;固定材料以將囊材料固定到模具;以及通過將空氣注入到囊材料中使囊成型以模制囊。
在這種情況下，囊材料可具有至少一個開口側并且可以是圓柱形的。
此外，在固定材料時，與模制囊時空氣所注入的側面相對的囊材料的側面可固定到模具。
此外，在模制囊時，可將熱空氣注入到囊材料中。
此外，囊材料可使用聚烯烴彈性體形成。
根據本發明的一個方面，一種儲水罐可包括罐主體，其包括水流入和流出的第一入口和第二入口;以及如上所述囊，其設置在罐主體的內部中以連接到第一入口，并且水通過第一入口流入或流出其中，同時水通過第二入口流出或流入罐主體的內部。
在這種情況下，囊可包括設置在其中的桿構件。
此外，囊可包括連接到第一入口的連接部分，而桿構件的端部部分可連接到該連接部分。
此外，桿構件的端部部分可插入到在連接部分中形成的連接孔中，并且可以這種方式連接到連接部分，使得連接部分的圓周被夾緊構件夾緊。
連接部分可在囊上方形成，而桿構件從囊的中心部分下方的連接部分延伸。
桿構件可通過裝配構件密封在第一入口處并連接到第一入口。
在桿構件中，可形成與第一入口和囊的內部連通的連通孔。
罐主體可包括包含第一入口和第二入口的上主體，以及連接到上主體以便覆蓋上主體的打開的下部部分的下主體。
在上主體的下端部分中可形成焊接凹槽，而在下主體的上端部分中可形成插入焊接凹槽的焊接突起。
在下主體的上端部分中，在焊接期間產生的焊接毛刺可形成以不暴露在罐主體的內部中。
毛刺防止部分可在焊接突起的內側上形成，而上主體的下端部分的一部分可插入在毛刺防止部分與焊接突起之間。
毛刺防止部分可在向上方向上延伸以高于焊接突起。
面向上主體的下端部分的毛刺防止部分的表面可被設置為階梯式表面。
階梯式表面可形成為在階梯式表面與上主體的下端部分之間具有空間，其在向上方向上變寬。
在下主體中，多個第一連接孔可在多個第一連接孔中的相應孔之間以預定角度進行設置。
囊可形成為穩定的，并且即使在囊填充有水的情況下也不允許將背壓施加到第一入口。
囊可具有與罐主體的內部形式對應的形式。
在囊填充有水的情況下，除了被設置成最靠近第二入口的表面以外的表面可附著到罐主體的內側表面，而不在其中擴展。
囊的外徑可大于罐主體的內徑。
囊的外徑可比罐主體的內徑大0mm至1.2mm。
被設置成最靠近第二入口的囊的表面可被設置成與罐主體的內側表面間隔開預定間隔。
預定間隔可以是0.5mm至1.5mm。
被設置成最靠近第二入口的囊的表面被設置為囊的上表面。
在第二入口附近的罐主體的內部的一部分中可形成間隔突起。
根據本公開的一個方面，水處理設備可以包括上述的儲水罐;以及與儲水罐結合的外殼。
在這種情況下，在包括在儲水罐的罐主體中的下主體中，多個第一連接孔可在多個第一連接孔中的相應孔之間以預定角度進行設置。
在外殼中，對應于第一連接孔的具有圓弧形式的多個第二連接孔可在多個第二連接孔中的相應孔之間以預定角度進行設置。
第二連接孔的數量可以是第一連接孔的數量的一半。
第二連接孔的中心角可等于由第一連接孔形成的角的1至1.5倍。
有益效果
根據本公開的一個方面，儲水罐囊的下表面可比上表面和側表面更厚。
根據本公開的一個方面，可減少在儲水罐囊中產生的皺紋的數量，并且可最小化在囊中產生的相交皺紋的數量。
根據本公開的一個方面，儲水罐囊可不會被重復的折疊和展開而損壞。
根據本公開的一個方面，儲水罐囊可具有改善的耐久性。
根據本公開的一個方面，桿構件可設置在水流入和流出其中的囊內部中。
根據本公開的一個方面，囊可容易地設置在儲水罐的罐主體的內部中。
根據本公開的一個方面，儲水罐的罐主體可包括上主體和覆蓋上主體的打開的下部部分的下主體。
根據本公開的一個方面，在罐主體的下主體中可形成毛刺防止部分。
根據本公開的一個方面，設置在罐主體的內部中的囊可不會被罐主體的上主體和下主體焊接在一起時發生的焊接毛刺損壞。
根據本公開的一個方面，可有利于容易地將儲水罐連接到水處理設備的外殼。
根據本公開的一個方面，設置在儲水罐的罐主體中的囊具有與罐主體的內部形式對應的形式，并且囊的外徑可大于罐主體的內徑。
根據本公開的一個方面，在囊填充有水的情況下，在囊的表面中，除了被設置成最靠近設置在罐主體內以允許水流入和流出罐主體的第二入口的表面之外的表面可附著到罐主體的內側表面，而不在其中擴展。
根據本公開的一個方面，囊可以是穩定的，并且背壓可不施加到連接到囊的第一入口，以允許水流入和流出第一入口，并且設置在罐主體中，甚至在囊填充有水的情況下。
根據本公開的一個方面，水可容易地通過第二入口流入罐主體的內部。
