申請日2017.11.01

　　公開(公告)日2018.02.02

　　IPC分類號C02F7/00; C02F3/14; C02F3/18; C02F3/20

　　摘要

　　本發明公開了一種用于生活污水處理的高效曝氣池，包括池體、固定架、曝氣盤、排水管和注水管，所述池體的頂部固定連接有固定架，固定架的上表面固定連接有第一電機，第一電機的軸伸端固定連接有轉盤，轉盤的表面靠近邊緣處固定連接有固定棒，固定棒上套設有連桿，連桿的下端鉸接有活動柱，活動柱的左右兩側分別設有轉軸，轉軸上分布有若干攪動板，活動柱的下端固定連接有第二電機，第二電機的軸伸端固定連接有傳動軸，傳動軸的兩側分別設有曝氣桿，池體的底部固定連接有曝氣盤，利用鼓風機將空氣輸送至曝氣盤和曝氣桿，使底層和中層污水與空氣接觸，利用攪拌葉使底層污水向上翻騰，使得污水曝氣更為均勻，提高曝氣效率。

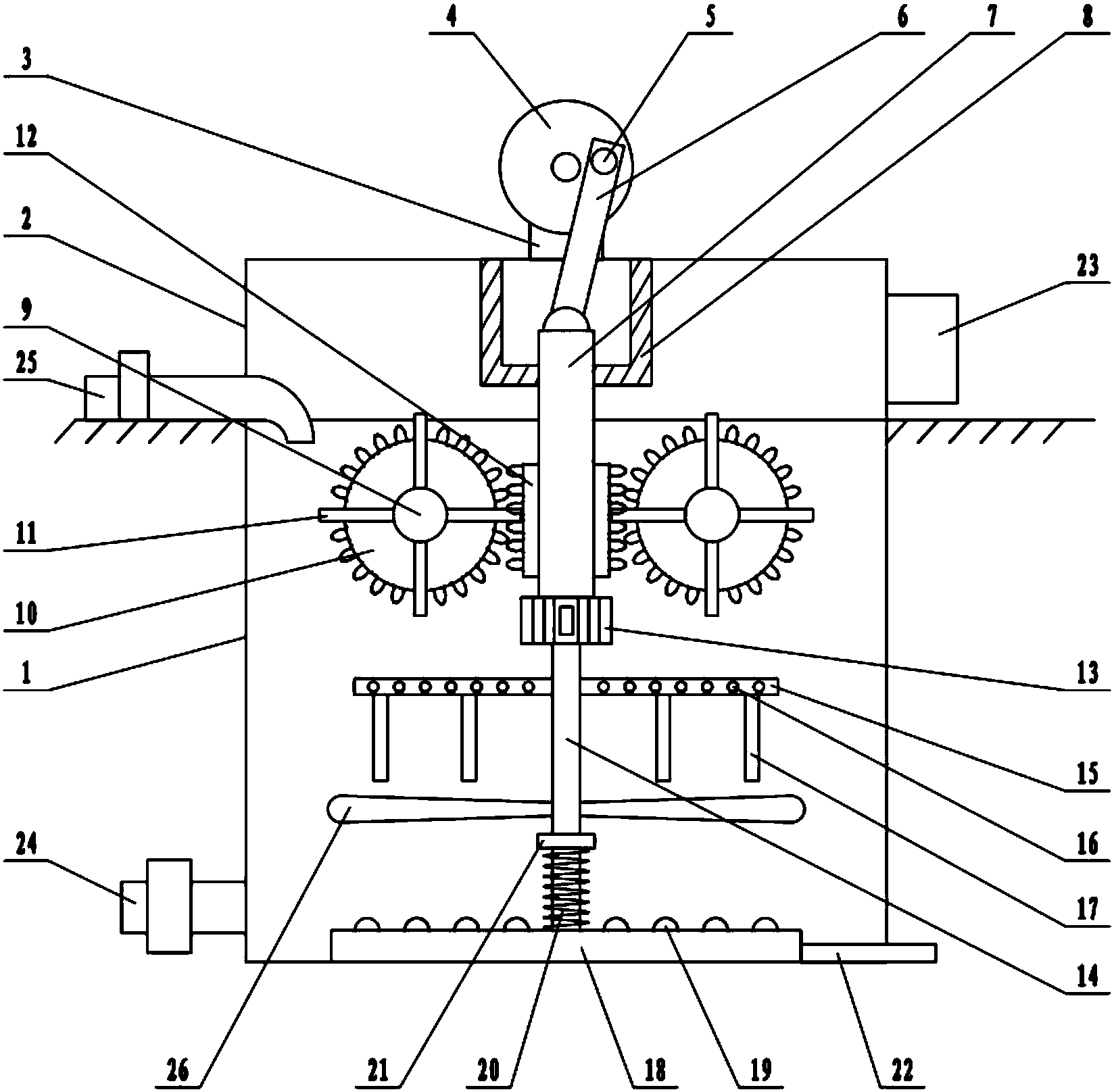

　　摘要附圖



　　權利要求書

　　1.一種用于生活污水處理的高效曝氣池，包括池體(1)、固定架(2)、曝氣盤(18)、排水管(24)和注水管(25);其特征在于，所述池體(1)的頂部固定連接有固定架(2)，固定架(2)的上表面固定連接有第一電機(3)，第一電機(3)的軸伸端固定連接有轉盤(4)，轉盤(4)的表面靠近邊緣處固定連接有固定棒(5)，固定棒(5)上套設有連桿(6)，固定棒(5)與連桿(6)轉動連接，連桿(6)的下端穿過固定架(2)延伸到固定架(2)的下方，固定架(2)的下表面固定連接有固定框(8)，連桿(6)的下端伸入固定框(8)內，連桿(6)的下端鉸接有活動柱(7)，活動柱(7)的下端穿過固定框(8)伸入池體(1)內，活動柱(7)與固定框(8)滑動連接，活動柱(7)的左右兩側分別設有轉軸(9)，轉軸(9)的兩端分別與池體(1)的內壁轉動連接，轉軸(9)的中部套設有齒輪(10)，活動柱(7)的左側壁和右側壁分別固定連接有齒條(12)，齒條(12)與齒輪(10)嚙合，轉軸(9)上分布有若干攪動板(11)，活動柱(7)的下端固定連接有第二電機(13)，第二電機(13)的軸伸端固定連接有傳動軸(14)，傳動軸(14)的兩側分別設有曝氣桿(15)，曝氣桿(15)與轉盤(4)固定連接，傳動軸(14)、曝氣桿(15)內部中空，且傳動軸(14)與曝氣桿(15)連通，曝氣桿(15)上分布有若干排氣孔(16)，池體(1)的底部固定連接有曝氣盤(18)，曝氣盤(18)的上表面分布有若干曝氣頭(19)，傳動軸(14)的下端安裝有旋通接頭(21)，曝氣盤(18)的上表面安裝有伸縮軟管(20)，伸縮軟管(20)的上端與旋通接頭(21)連通，曝氣盤(18)的右端安裝有輸氣管(22)，固定架(2)的右側壁固定連接有鼓風機(23)，鼓風機(23)通過軟管與輸氣管(22)連通。

　　2.根據權利要求1所述的用于生活污水處理的高效曝氣池，其特征在于，所述第二電機(13)為防水電機。

　　3.根據權利要求1所述的用于生活污水處理的高效曝氣池，其特征在于，所述曝氣桿(15)的下表面固定連接有若干攪拌棒(17)。

　　4.根據權利要求1所述的用于生活污水處理的高效曝氣池，其特征在于，所述曝氣桿(15)的下方設有攪拌葉(26)，攪拌葉(26)與傳動軸(14)固定連接。

　　5.根據權利要求1所述的用于生活污水處理的高效曝氣池，其特征在于，所述池體(1)的頂部安裝有注水管(25)，注水管(25)上安裝有閥門。

　　6.根據權利要求1所述的用于生活污水處理的高效曝氣池，其特征在于，所述池體(1)的左側壁安裝有排水管(24)，排水管(24)上安裝有閥門。

　　說明書

　　一種用于生活污水處理的高效曝氣池

　　技術領域

　　本發明涉及一種污水處理設備，具體是一種用于生活污水處理的高效曝氣池。

　　背景技術

　　曝氣池是利用活性污泥法進行污水處理的構筑物。池內提供一定污水停留時間，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件。 曝氣池主要由池體、曝氣系統和進出水口三個部分組成。池體一般用鋼筋混凝土筑成，平面形狀有長方形、方形和圓形等;曝氣是使空氣與水強烈接觸的一種手段，其目的在于將空氣中的氧溶解于水中，現有的曝氣方式主要有兩大類，機械曝氣和鼓風曝氣，然而現有的曝氣池，往往曝氣結構單一，曝氣效率低下，難以滿足人們?nèi)找嬖鲩L的污水處理需求。

　　發明內容

　　本發明的目的在于提供一種用于生活污水處理的高效曝氣池，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種用于生活污水處理的高效曝氣池，包括池體、固定架、曝氣盤、排水管和注水管，所述池體的頂部固定連接有固定架，固定架的上表面固定連接有第一電機，第一電機的軸伸端固定連接有轉盤，轉盤的表面靠近邊緣處固定連接有固定棒，固定棒上套設有連桿，固定棒與連桿轉動連接，連桿的下端穿過固定架延伸到固定架的下方，固定架的下表面固定連接有固定框，連桿的下端伸入固定框內，連桿的下端鉸接有活動柱，活動柱的下端穿過固定框伸入池體內，活動柱與固定框滑動連接，活動柱的左右兩側分別設有轉軸，轉軸的兩端分別與池體的內壁轉動連接，轉軸的中部套設有齒輪，活動柱的左側壁和右側壁分別固定連接有齒條，齒條與齒輪嚙合，轉軸上分布有若干攪動板，活動柱的下端固定連接有第二電機，第二電機的軸伸端固定連接有傳動軸，傳動軸的兩側分別設有曝氣桿，曝氣桿與轉盤固定連接，傳動軸、曝氣桿內部中空，且傳動軸與曝氣桿連通，曝氣桿上分布有若干排氣孔，池體的底部固定連接有曝氣盤，曝氣盤的上表面分布有若干曝氣頭，傳動軸的下端安裝有旋通接頭，曝氣盤的上表面安裝有伸縮軟管，伸縮軟管的上端與旋通接頭連通，曝氣盤的右端安裝有輸氣管，固定架的右側壁固定連接有鼓風機，鼓風機通過軟管與輸氣管連通。

　　作為本發明進一步的方案：所述第二電機為防水電機。

　　作為本發明再進一步的方案：所述曝氣桿的下表面固定連接有若干攪拌棒。

　　作為本發明再進一步的方案：所述曝氣桿的下方設有攪拌葉，攪拌葉與傳動軸固定連接。

　　作為本發明再進一步的方案：所述池體的頂部安裝有注水管，注水管上安裝有閥門。

　　作為本發明再進一步的方案：所述池體的左側壁安裝有排水管，排水管上安裝有閥門。

　　與現有技術相比，本發明的有益效果是：將生活污水注入池體內，利用攪動板揚起表層污水，使污水與空氣充分接觸，對表層污水進行曝氣;利用鼓風機將空氣輸送至曝氣盤和曝氣桿，使底層和中層污水與空氣接觸，進行曝氣，曝氣的同時利用曝氣桿、攪拌棒和攪拌葉攪動污水，使空氣與污水充分混合，并將氣泡打碎，使空氣與污水接觸更為充分，進一步提高曝氣效果，利用攪拌葉使底層污水向上翻騰，使污水混合更為充分，使得污水曝氣更為均勻，本裝置可以同時對污水的表層、中層、底層進行曝氣，大大提升曝氣效果，提高了曝氣效率。
