申請日2017.11.01

　　公開(公告)日2018.03.06

　　IPC分類號C02F7/00; G06N3/04

　　摘要

　　本發明公開了一種實時污水曝氣情況監測方法，從各個污水池所配備的攝像設備采集原始圖像數據;對原始的圖像數據進行預處理，構建訓練集和驗證集;構建分類模型，根據數據集進行訓練和調參;部署分類模型，對污水池進行實時監測;根據模型實際效果，針對性的采樣新數據用以提升模型效果。本發明方法方便了污水曝氣情況的實時監測，并具有較強泛用性。

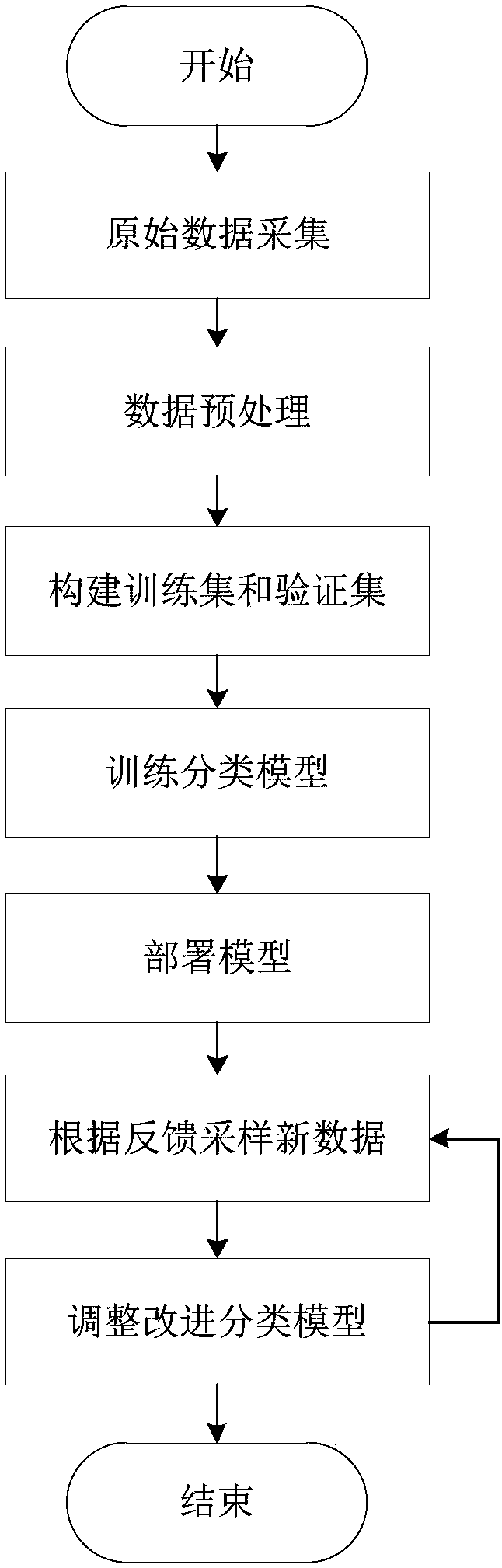

　　摘要附圖



　　權利要求書

　　1.一種實時污水曝氣情況監測方法，其特征在于，包括以下步驟：

　　(1)從各個污水池所配備的攝像設備采集原始圖像數據;

　　(2)對采集到的原始圖像數據進行預處理，構建訓練集和驗證集，具體包括以下子步驟：

　　(2.1)對采集到的原始圖像數據打標簽，標記是否處于爆沸狀態，標定爆沸狀態起始時間和結束時間，再根據數據的時間戳進行狀態的標注;

　　(2.2)將原始圖像數據格式化為分類模型可接受的數據格式：讀取原始圖像數據，按照文件對應的編碼格式，將單條數據轉化為包含RGB三個通道的單精度三維數組，并重新對數據的長、寬、通道維度的順序進行排列;

　　(2.3)將原始圖像數據進行隨機排序;

　　(2.4)隨機抽取5%或10%的數據作為驗證集，剩余數據作為訓練集;

　　(3)構建分類模型，根據數據集進行訓練和調參，具體包括以下子步驟：

　　(3.1)選擇合適的參數，構建卷積神經網絡模型，其中網絡層數和卷積核及神經元個數，根據計算機內存限制、輸入數據、模型效果進行調整，卷積核大小根據輸入圖片大小進行調整;并對網絡各層參數進行初始化;

　　(3.2)若數據采集不夠充分，則在輸入數據之前對數據進行數據增強，對輸入數據在語義不變的情況下進行翻轉、拉伸、銳化、調節飽和度等操作，增加數據數量，以提高模型的健壯性;

　　(3.3)用交叉熵作為評估模型損失的指標，計算當前模型在訓練數據上的交叉熵，再根據隨機梯度下降算法和反向傳播算法計算出交叉熵在各層參數方向上的偏導數，最后根據偏導數更新各層參數值;

　　(3.4)當模型在驗證集上的準確率達到0.97-0.99區間內時停止訓練;若模型出現過擬合的情況，則采用早停技術，即當驗證集上的準確率開始下降時立刻停止訓練過程;

　　(3.5)封裝模型，供實時監測調用;

　　(4)部署分類模型，對污水池進行實時監測。

　　2.根據權利要求1所述的一種實時污水曝氣情況監測方法，其特征在于，所述步驟(2.2)中，還包括：原始圖像數據采集自不同設備，污水池所在位置、比例和視角也各不相同，在必要的情況下需要對圖像數據作裁剪，以保證圖像數據的主體為污水池。

　　3.根據權利要求1所述的一種實時污水曝氣情況監測方法，其特征在于，所述步驟(2.2)中，還包括：原始圖像數據采集自不同設備，圖像長寬和像素分辨率不盡相同，需要將各條數據調整為固定的長寬和分辨率。

　　4.根據權利要求1所述的一種實時污水曝氣情況監測方法，其特征在于，所述步驟(2)的預處理過程還包括：若不同標簽的數據比例相差過大，則對數據進行二次加權采樣，以保證不同狀態的數據數目大致相當，防止某一類別數據過多對結果造成影響。

　　5.根據權利要求1所述的一種實時污水曝氣情況監測方法，其特征在于，所述步驟(2.4)中，可以向驗證集中補充加入特殊情況的采用數據，包括污水池中的倒影中出現云、水體表面覆蓋有浮萍以及各種極端天氣下的采樣數據。

　　說明書

　　一種實時污水曝氣情況監測方法

　　技術領域

　　本發明屬于水處理領域，尤其涉及一種實時污水曝氣情況監測方法。

　　背景技術

　　隨著中國城市化、工業化的加速發展，工業污水和城市生活用水的排放量也在日益增加，遠遠超過了環境的自凈能力。2017年6月27日，十二屆全國人大常委會第二十八次會議以全票表決通過關于修改水污染防治法的決定。新版水污染防治法增加了關于實行河長制的規定，進一步完善水環境監測制度，強化中國各省、市、縣、鄉負責人對水污染防治、水環境治理的責任。強調排污單位必須持證排污，同時，持證單位要自行監測，重點排污單位還要安裝污染物排放自動監測設備，與環保部門監控的平臺聯網，這些信息要實時向社會公開，對污水排放單位和相關監管部門提出了新的要求。

　　曝氣氧化法是污水處理的主要方法之一，其中的一個重要指標就是曝氣時間，污水處理廠曝氣時間不足會導致缺氧，生物菌無法正常生存，出水水質發生變化;生物菌發生變化污泥膨脹，曝氣池有泡沫產生;污泥顏色發生變化，有黃褐色變成暗色甚至發黑;曝氣池氣味由泥土清香味，變得略帶臭味等不良影響。因此，對污水曝氣情況(曝氣設備是否開啟、曝氣時間)的實時監測對污水處理效果及污水監管都有著至關重要的作用。

　　發明內容

　　本發明的目的在于針對現有技術的不足，提供一種實時污水曝氣情況監測方法。

　　本發明的目的是通過以下技術方案來實現的：一種實時污水曝氣情況監測方法，包括以下步驟：

　　(1)從各個污水池所配備的攝像設備采集原始圖像數據;

　　(2)對采集到的原始圖像數據進行預處理，構建訓練集和驗證集，具體包括以下子步驟：

　　(2.1)對采集到的原始圖像數據打標簽，標記是否處于爆沸狀態，標定爆沸狀態起始時間和結束時間，再根據數據的時間戳進行狀態的標注;

　　(2.2)將原始圖像數據格式化為分類模型可接受的數據格式：讀取原始圖像數據，按照文件對應的編碼格式，將單條數據轉化為包含RGB三個通道的單精度三維數組，并重新對數據的長、寬、通道維度的順序進行排列;

　　(2.3)將原始圖像數據進行隨機排序;

　　(2.4)隨機抽取5%或10%的數據作為驗證集，剩余數據作為訓練集;

　　(3)構建分類模型，根據數據集進行訓練和調參，具體包括以下子步驟：

　　(3.1)選擇合適的參數，構建卷積神經網絡模型，其中網絡層數和卷積核及神經元個數，根據計算機內存限制、輸入數據、模型效果進行調整，卷積核大小根據輸入圖片大小進行調整;并對網絡各層參數進行初始化;

　　(3.2)若數據采集不夠充分，則在輸入數據之前對數據進行數據增強，對輸入數據在語義不變的情況下進行翻轉、拉伸、銳化、調節飽和度等操作，增加數據數量，以提高模型的健壯性;

　　(3.3)用交叉熵作為評估模型損失的指標，計算當前模型在訓練數據上的交叉熵，再根據隨機梯度下降算法和反向傳播算法計算出交叉熵在各層參數方向上的偏導數，最后根據偏導數更新各層參數值;

　　(3.4)當模型在驗證集上的準確率達到0.97-0.99區間內時停止訓練;若模型出現過擬合的情況，則采用早停技術，即當驗證集上的準確率開始下降時立刻停止訓練過程;

　　(3.5)封裝模型，供實時監測調用;

　　(4)部署分類模型，對污水池進行實時監測。

　　進一步地，所述步驟(2.2)中，還包括：原始圖像數據采集自不同設備，污水池所在位置、比例和視角也各不相同，在必要的情況下需要對圖像數據作裁剪，以保證圖像數據的主體為污水池。

　　進一步地，所述步驟(2.2)中，還包括：原始圖像數據采集自不同設備，圖像長寬和像素分辨率不盡相同，需要將各條數據調整為固定的長寬和分辨率。

　　進一步地，所述步驟(2)的預處理過程還包括：若不同標簽的數據比例相差過大，則對數據進行二次加權采樣，以保證不同狀態的數據數目大致相當，防止某一類別數據過多對結果造成影響。

　　進一步地，所述步驟(2.4)中，可以向驗證集中補充加入特殊情況的采用數據，包括污水池中的倒影中出現云、水體表面覆蓋有浮萍以及各種極端天氣下的采樣數據。

　　本發明的有益效果是：本發明將神經網絡模型應用到曝氣監測上。把爆氣檢測作為一個二分類問題，以攝像頭拍攝到的圖像作為輸入，輸入到卷積神經網絡分類器。由于攝像頭的位置不固定導致畫面中會出現雜物，白天或夜晚的不同亮度會導致畫面差異較大，均對曝氣監測有很大影響。而使用神經網絡則可以不用考慮時間和地點的因素，用同一個模型對多個污水池進行監測，有較強的魯棒性、泛用性。
