申請日2017.11.01

　　公開(公告)日2018.03.06

　　IPC分類號B01D36/04; C02F1/00

　　摘要

　　本發明公開一種沉淀池與過濾池復合污水處理裝置，其特征在于所述復合處理池底部呈錐形，復合處理池分為沉淀區與過濾區，沉淀區中安裝多組沉淀隔板，過濾區中有獨立過濾裝置，所述沉淀隔板分為上隔板與下隔板，上隔板與下隔板呈‘V’形焊接，所述獨立過濾裝置包括過濾框、微濾纖維濾布，所述沉淀區位于過濾區前端，沉淀隔板安裝在過濾框正前方，所述微濾纖維濾布搭接在過濾框上。本發明將沉淀池與過濾池復合，在保證沉淀池與過濾池獨立功能的同時節省占地面積、縮短水處理時間，本發明適合在一體化水處理設備中使用。

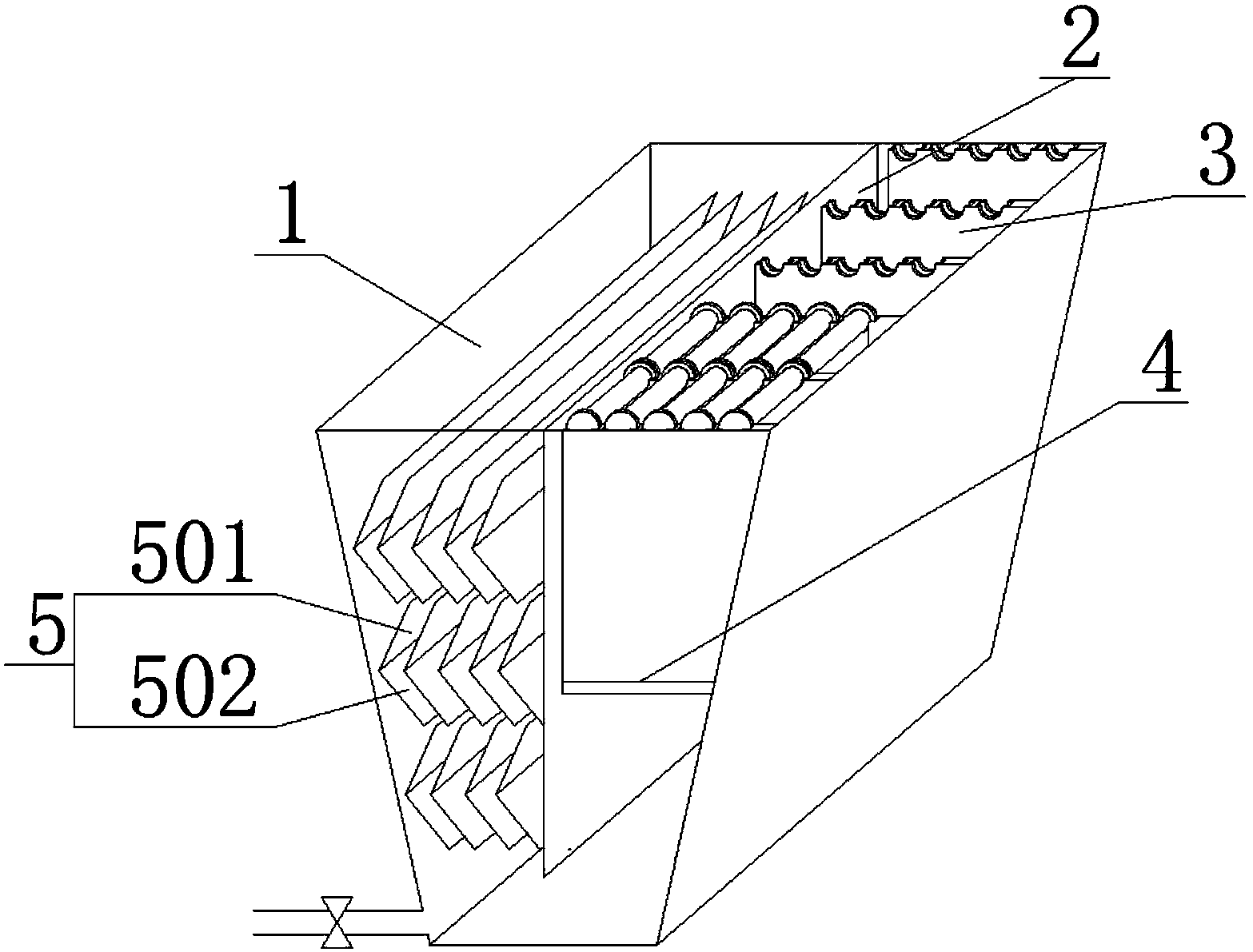

　　摘要附圖



　　權利要求書

　　1.一種沉淀池與過濾池復合污水處理裝置，其特征在于所述復合處理池底部呈錐形，復合處理池分為沉淀區與過濾區，沉淀區中安裝多組沉淀隔板，過濾區中有獨立過濾裝置，所述沉淀隔板分為上隔板與下隔板，上隔板與下隔板呈‘V’形焊接，所述獨立過濾裝置包括過濾框、微濾纖維濾布，所述沉淀區位于過濾區前端，沉淀隔板安裝在過濾框正前方，所述微濾纖維濾布搭接在過濾框上。

　　2.根據權利要求1所述的一種沉淀池與過濾池復合污水處理裝置，其特征在于所述獨立過濾裝置中過濾框由固定框與可拆卸橫桿組成，固定框上有多個隔板與繞柱，隔板上端有可拆卸橫桿安裝槽。

　　3.根據權利要求2所述的一種沉淀池與過濾池復合污水處理裝置，其特征在于所述可拆卸橫桿呈卷軸狀，可拆卸橫桿上有微濾纖維濾布壓合結構。

　　4.根據權利要求1所述的一種沉淀池與過濾池復合污水處理裝置，其特征在于所述微濾纖維濾布由基布和立毛纖維組成，基布采用粗紋或細紋編制，立毛纖維長短不同，立毛纖維材質為滌綸、晴綸或滌晴混紡。

　　說明書

　　一種沉淀池與過濾池復合污水處理裝置

　　技術領域

　　本發明涉及一體化水處理設備領域，具體屬于一種沉淀池與過濾池復合污水處理裝置。

　　背景技術

　　隨著經濟的發展和生活水平的日益提高，人民對環境保護的要求越來越高。目前，我國城市已經建立起較為完善的污水集中處理系統，同時像農村生活污水、中小企業廢水、旅游景觀污水、高速路服務區污水等污染源較分散的地區也開始逐步采用一體化水處理設備進行處理�，F(xiàn)今的一體化水處理設備在使用時存在以下問題：①水處理時間長，②占地面積大，③水處理效果不理想。為此本發明提供一種沉淀池與過濾池復合污水處理裝置。

　　發明內容

　　本發明提供一種沉淀池與過濾池復合污水處理裝置，解決上述背景技術中提到的問題。

　　為實現上述目的本發明采用的技術方案如下：

　　一種沉淀池與過濾池復合污水處理裝置，其特征在于所述復合處理池底部呈錐形，復合處理池分為沉淀區與過濾區，沉淀區中安裝多組沉淀隔板，過濾區中有獨立過濾裝置，所述沉淀隔板分為上隔板與下隔板，上隔板與下隔板呈‘V’形焊接，所述獨立過濾裝置包括過濾框、微濾纖維濾布，所述沉淀區位于過濾區前端，沉淀隔板安裝在過濾框正前方，所述微濾纖維濾布搭接在過濾框上。

　　所述獨立過濾裝置中過濾框由固定框與可拆卸橫桿組成，固定框上有多個隔板與繞柱，隔板上端有可拆卸橫桿安裝槽。

　　所述可拆卸橫桿呈卷軸狀，可拆卸橫桿上有微濾纖維濾布壓合結構。

　　所述微濾纖維濾布由基布和立毛纖維組成，基布采用粗紋或細紋編制，立毛纖維長短不同，立毛纖維材質為滌綸、晴綸或滌晴混紡。

　　與已有技術相比，本發明的有益效果如下：

　　本發明將沉淀池與過濾池復合，在保證沉淀池與過濾池獨立功能的同時減小一體化水處理設備的占地面積，并且縮短水處理時間，運用特制的沉淀隔板與獨立過濾裝置增加水處理效果。本發明適合在一體化水處理設備中使用。
