申請日2017.11.01

　　公開(公告)日2018.03.06

　　IPC分類號C02F1/461; C02F1/467; C02F101/16; C02F101/30

　　摘要

　　本發明公開了氨氮廢水處理設備，包括水管、第一添加桶、第一連接管、循環槽、第二連接管、第二添加桶、第三連接管、備用水箱、廢水管道、第四連接管、電解槽、排出管，該氨氮廢水處理設備，結構巧妙，功能強大，首先通過內置電解裝置的作用，能夠?qū)�氨氮轉化成氮、氧、氫氣體及二氧化碳和水去除廢水中的氨氮，實現達標排放，其次通過內置多重導流管道的配合作用，能夠?qū)�廢水與處理液進行方便的混合，最終通過上述，從而極大的提高了廢水處理的效率，利于行業的推廣應用。

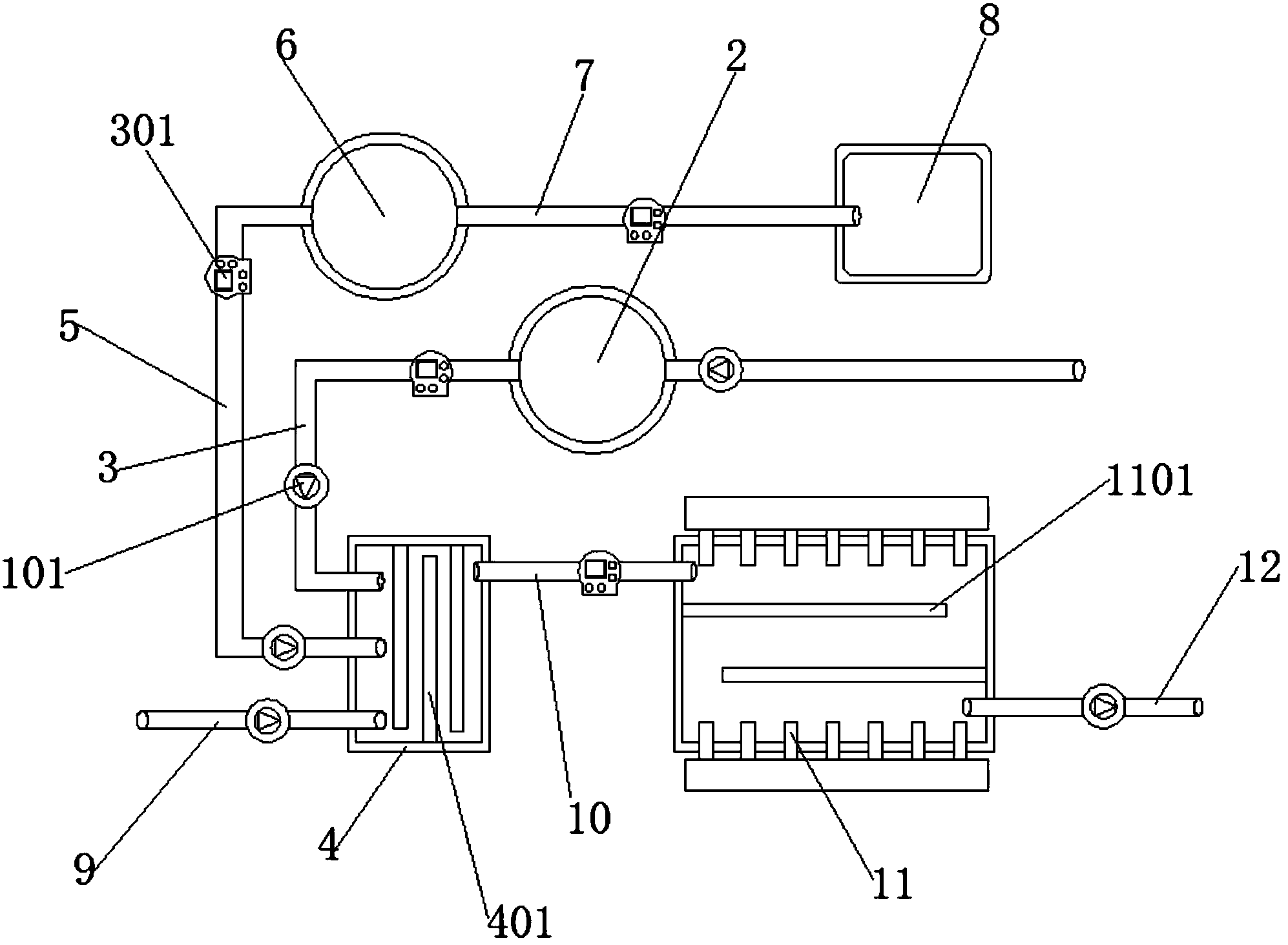

　　摘要附圖



　　權利要求書

　　1.氨氮廢水處理設備，其特征在于包括水管、第一添加桶、第一連接管、循環槽、第二連接管、第二添加桶、第三連接管、備用水箱、廢水管道、第四連接管、電解槽、排出管，所述的第一添加桶位于水管左側，所述的第一添加桶與水管螺紋相連，所述的第一連接管位于第一添加桶左側，所述的第一連接管與第一添加桶螺紋相連，所述的循環槽位于第一連接管下端右側，所述的循環槽與第一連接管螺紋相連，所述的第二連接管位于循環槽左側上端，所述的第二連接管與循環槽螺紋相連，所述的第二添加桶位于第二連接管右側上端，所述的第二添加桶與第二連接管螺紋相連，所述的第三連接管位于第二添加桶右側，所述的第三連接管與第二添加桶螺紋相連，所述的備用水箱位于第三連接管右側，所述的備用水箱與第三連接管螺紋相連，所述的廢水管道位于循環槽左側下端，所述的廢水管道與循環槽螺紋相連，所述的第四連接管位于循環槽右側上端，所述的第四連接管與循環槽螺紋相連，所述的電解槽位于第四連接管右側，所述的電解槽與第四連接管螺紋相連，所述的排出管位于電解槽右側下端，所述的排出管與電解槽螺紋相連。

　　2.如權利要求1所述的氨氮廢水處理設備，其特征在于所述的水管、第一連接管、第二連接管、廢水管道和排出管內部還設有調節閥，所述的調節閥分別與水管、第一連接管、第二連接管、廢水管道和排出管螺紋相連。

　　3.如權利要求2所述的氨氮廢水處理設備，其特征在于所述的第一連接管、第二連接管、第三連接管和第四連接管內部還設有水泵，所述的水泵分別與第一連接管、第二連接管、第三連接管和第四連接管螺紋相連。

　　4.如權利要求3所述的氨氮廢水處理設備，其特征在于所述的循環槽內部從左至右還設有第一擋板，所述的第一擋板與循環槽一體相連。

　　5.如權利要求4所述的氨氮廢水處理設備，其特征在于所述的電解槽內部從上至下還設有第二擋板，所述的第二擋板與電解槽一體相連。

　　說明書

　　氨氮廢水處理設備

　　技術領域

　　本發明涉及廢水處理設備技術領域，尤其涉及氨氮廢水處理設備。

　　背景技術

　　隨著國家對排污排放標準執行的越來越嚴格，環保的查處力度越來越大，導致處理含氨氮的廢水達標排放成本很高，甚至做不到達標排放，目前處理氨氮廢水主有以下幾種方案：1、生化法：利用微生物的代謝作用，使廢水中的有機污染物轉化為無害物質，讓廢水達標排放，2、吸附法：利用活性炭對氨氮吸附沉淀，3、膜分離技術：利用膜分離術對氨氮進行脫除的一種方法，4、化學氧化法：利用氨氮去除劑把氨氮直接氧化成氮氣。

　　根據上述，目前傳統處理氨氮廢水的幾種方法，雖然能夠滿足一定的處理所需，但普遍還存在以下缺陷，1、處理成本較高，給企業帶來極大的經濟負擔，2、處理效率與效果不太理想，鑒于以上缺陷，實有必要設計氨氮廢水處理設備。

　　發明內容

　　本發明所要解決的技術問題在于：提供氨氮廢水處理設備，來解決背景技術提出的問題。

　　為解決上述技術問題，本發明的技術方案是：氨氮廢水處理設備，包括水管、第一添加桶、第一連接管、循環槽、第二連接管、第二添加桶、第三連接管、備用水箱、廢水管道、第四連接管、電解槽、排出管，所述的第一添加桶位于水管左側，所述的第一添加桶與水管螺紋相連，所述的第一連接管位于第一添加桶左側，所述的第一連接管與第一添加桶螺紋相連，所述的循環槽位于第一連接管下端右側，所述的循環槽與第一連接管螺紋相連，所述的第二連接管位于循環槽左側上端，所述的第二連接管與循環槽螺紋相連，所述的第二添加桶位于第二連接管右側上端，所述的第二添加桶與第二連接管螺紋相連，所述的第三連接管位于第二添加桶右側，所述的第三連接管與第二添加桶螺紋相連，所述的備用水箱位于第三連接管右側，所述的備用水箱與第三連接管螺紋相連，所述的廢水管道位于循環槽左側下端，所述的廢水管道與循環槽螺紋相連，所述的第四連接管位于循環槽右側上端，所述的第四連接管與循環槽螺紋相連，所述的電解槽位于第四連接管右側，所述的電解槽與第四連接管螺紋相連，所述的排出管位于電解槽右側下端，所述的排出管與電解槽螺紋相連。

　　進一步，所述的水管、第一連接管、第二連接管、廢水管道和排出管內部還設有調節閥，所述的調節閥分別與水管、第一連接管、第二連接管、廢水管道和排出管螺紋相連。

　　進一步，所述的第一連接管、第二連接管、第三連接管和第四連接管內部還設有水泵，所述的水泵分別與第一連接管、第二連接管、第三連接管和第四連接管螺紋相連。

　　進一步，所述的循環槽內部從左至右還設有第一擋板，所述的第一擋板與循環槽一體相連。

　　進一步，所述的電解槽內部從上至下還設有第二擋板，所述的第二擋板與電解槽一體相連。

　　與現有技術相比，該氨氮廢水處理設備，廢水處理前，首先將水管與工廠自來水管道螺紋相連，再將廢水管道與排污管道螺紋相連，接著將食鹽倒入第一添加桶，再片堿倒入第二添加桶，然后將電解槽與外界電源導線相連，廢水處理時，根據實際廢水處理工藝需要，通過開啟不同位置水泵與調節閥，即廢水通過廢水管道流入循環槽，自來水通過水管進入第一添加桶，然后帶到食鹽通過第一連接管流入循環槽，即與廢水產生混合，同步，備用水箱內部清水通過第三連接管流入第二添加桶，然后帶到片堿通過第二連接管進入循環槽，即與循環槽內部廢水以及鹽水混合，接著通過第四連接管流入至電解槽內部，此時通過電解槽內部電極極距無規則動態變化，能以較低電流密度提供較大的瞬間電流強度，從而產生氧化性很強復合氧自由基·OH、[O]、O3、H2O2，同時，利用廢水中鹽的特點電解生成次氯酸鹽等氧化物質NaCl+H2O NaClO+H2↑;對水中的氨氮、有機物間接氧化，從而提高了廢水的電解效率和處理量，此外，因氨氮在電解槽內中與涂有貴金屬涂層的鈦陰、陽極板面及粒子電極上發生催化反應，氨、氮在陰、陽極極及板粒子電極上催化，進而將氨、氮轉化為氣體和水達標排放，且氨氮直接在電極上發生催化反應被直接氧化排空，該氨氮廢水處理設備，結構巧妙，功能強大，首先通過內置電解裝置的作用，能夠?qū)�氨氮轉化成氮、氧、氫氣體及二氧化碳和水去除廢水中的氨氮，實現達標排放，其次通過內置多重導流管道的配合作用，能夠?qū)�廢水與處理液進行方便的混合，最終通過上述，從而極大的提高了廢水處理的效率，利于行業的推廣應用。
