申請日2015.09.30

　　公開(公告)日2015.11.25

　　IPC分類號C02F103/22; C02F9/14

　　摘要

　　本發明涉及一種牲畜類屠宰廢水的處理工藝，屬于廢水處理技術領域。本發明廢水處理工藝通過以下技術方案實現：廢水首先通過機械格柵進行過濾除渣，然后依次經過隔油池、混凝沉淀池進行隔油沉淀處理，再依次進入?yún)捬鮾?nèi)循環生物流化床及三相內循環生物流化床進行厭氧及好氧處理，將大分子及難降解的有機物分解成無機物，最后進行沉淀處理，污泥進入污泥池，上層清水經處理后達標排放。本發明采用厭氧內循環生物流化床和三相內循環生物流化床聯合處理屠宰廢水，具有環保、高效、低廉、操作彈性強等特點。廢水處理工藝簡單、穩定性強、處理能力大，并便于實現集成化、標準化、系列化，解決了傳統處理方法受到規模、資金、技術條件限制的問題。

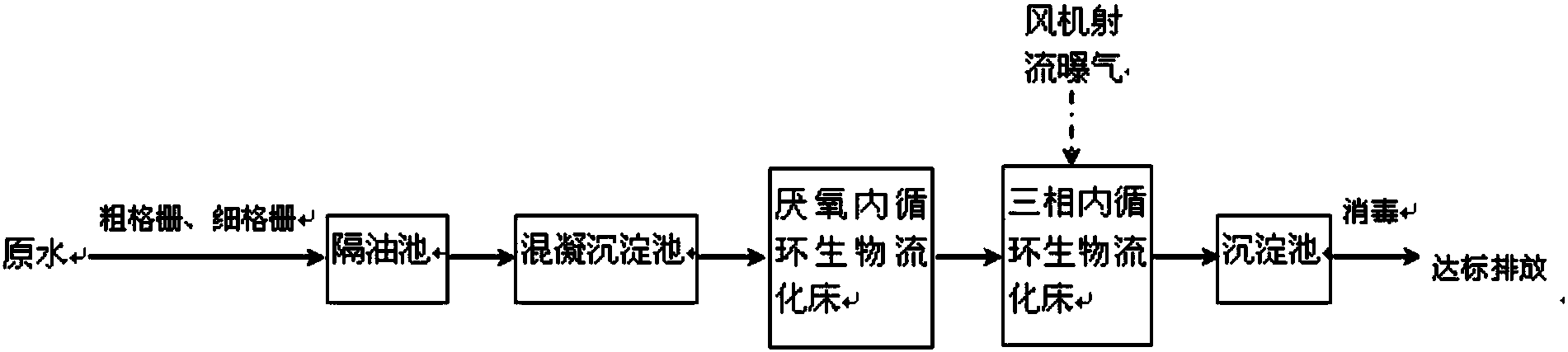

　　摘要附圖



　　權利要求書

　　1.一種牲畜類屠宰廢水的處理工藝，其特征在于，包括以下步驟：

　　1)將廢水通過機械格柵進行過濾除渣;

　　2)經格柵粗處理的廢水依次流入隔油池及混凝沉淀池進行隔油沉淀處理;

　　3)經隔油沉淀處理的廢水進入?yún)捬鮾?nèi)循環生物流化床，對大分子有機物及難降解有機 物進行分解;

　　4)經厭氧處理后的廢水進入三相內循環生物流化床進行好氧處理，將污水中有機物氧 化分解成較穩定的無機物;

　　5)經好氧處理后的出水進行沉淀處理，污泥進入污泥池，上層清水經處理后達標排放。

　　2.如權利要求1所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述機械格柵為兩組， 粗柵格在前，細柵格在后，粗格柵刪條的間隙為20mm，細格柵刪條的間隙為4mm。

　　3.如權利要求1所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述隔油池上部安裝往 復刮油裝置。

　　4.如權利要求1所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述混凝沉淀池需加入 混凝藥品進行沉淀。

　　5.如權利要求4所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述混凝藥品為聚合氯 化鋁。

　　6.如權利要求1所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述三相內循環生物流 化床好氧處理過程還設置有風機射流曝氣。

　　7.如權利要求1所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述步驟5中沉淀處理 工藝需加入高分子生物絮凝劑。

　　8.如權利要求7所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述高分子生物絮凝劑 為聚谷氨酸、聚胱氨酸中的一種或幾種。

　　9.如權利要求1所述一種牲畜類屠宰廢水的處理工藝，其特征在于，所述上層清水需進行二 氧化氯消毒處理達標后才能排放。

　　說明書

　　一種牲畜類屠宰廢水的處理工藝

　　技術領域

　　本發明屬于環保廢水處理技術領域，特別涉及牲畜類廢水處理技術，具體為一種牲畜 類屠宰廢水的處理工藝。

　　背景技術

　　屠宰是肉食加工工業中的耗水大戶，隨著人們生活水平的提高，對肉制品需求的增大， 屠宰廠、肉聯廠的廢水排放量也日趨增長。牲畜類屠宰加工業產生的廢水多呈褐色，并帶 有難聞的腥味，其中含有大量的油污、油脂質、毛、肉屑、骨屑、內臟雜物、未消化食物 及糞便等固體懸浮物，這些雜物的流出會對環境造成很大的污染，甚至毀滅性的影響，因 此需要建立一種有效的廢水處理方法。

　　屠宰廢水大多為高色度，高濃度的有機廢水，具有懸浮固體濃度高、COD濃 度高、可生化性好等特點，但其中高濃度有機質不易降解，處理難度較大，且該類廢水受 淡旺季和生產非連續性影響，廢水量及水質變化較大。

　　目前對屠宰類廢水的治理，多采用以生物法為主的處理工藝，主要包括好氧、厭氧及 兼氧等處理方法，但由于該類廢水油脂含量較高，沉降性能差，不能達到理想的處理效果。 加上屠宰企業往往規模較小，分布也較為分散，傳統的處理方法受到了規模、資金、技術 和條件的限制，使廢水在排除前不能進行深度處理，徹底清除其中的有害物質，對環境造 成了極大的污染。

　　發明內容

　　為解決上述問題，本發明提出一種成本低、處理能力大、抗沖擊性能好的牲畜屠宰廢水 處理工藝，為中小型牲畜類屠宰企業提供一種經濟、高效、操作簡單、容易實現的廢水處 理方法。本發明通過下述技術方案來實現：

　　一種牲畜類屠宰廢水的處理工藝，主要包括以下步驟：

　　1)將廢水通過機械格柵進行過濾除渣;

　　2)經格柵粗處理的廢水依次流入隔油池及混凝沉淀池進行隔油沉淀處理;

　　3)經隔油沉淀處理的廢水進入?yún)捬鮾?nèi)循環生物流化床，對大分子有機物及難降解有機 物進行分解;

　　4)經厭氧處理后的廢水進入三相內循環生物流化床進行好氧處理，將污水中有機物氧 化分解成較穩定的無機物;

　　5)經好氧處理后的出水進行沉淀處理，污泥進入污泥池，上層清水經處理后達標排放。

　　作為一種優選，所述機械格柵為兩組，其中粗柵格在前，細柵格在后，粗格柵刪條的 間隙為20mm，細格柵刪條的間隙為4mm。

　　作為一種優選，所述隔油池上部安裝往復刮油裝置。

　　作為一種優選，所述混凝沉淀池需加入混凝藥品進行沉淀。

　　作為一種優先，所述混凝藥品為聚合氯化鋁。

　　作為一種優選，所述三相內循環生物流化床好氧處理過程還設置有風機射流曝氣。

　　作為一種優選，所述沉淀處理工藝需加入高分子生物絮凝劑。

　　作為一種優選，所述高分子生物絮凝劑為聚谷氨酸、聚胱氨酸中的一種或幾種。

　　作為一種優選，所述上層清水需進行二氧化氯消毒處理達標后才能排放。

　　屠宰廢水首先通過機械格柵進行過過濾除渣，其目的是除去廢水中的毛皮、肉屑、骨 屑等粗大雜物，以保護后續管道設備，便利后續處理過程，防止后續處理管道被粗大物質 破壞，影響使用效率及設備處理壽命。

　　由于未經處理的屠宰原廢水中所含雜物種類比較多，且雜物尺寸范圍較寬，除了含有 屠宰物本身還可能包含有屠宰使用的各種工具，支架等物質，為了防止雜物在格柵處雜堆， 提高格柵篩選效率，設置兩組格柵對廢水進行初步處理，且粗格柵在前，細格柵在后，粗 格柵刪條的間隙為20mm，細格柵刪條的間隙為4mm。這樣設置的目的是為了實現廢水雜 質的分批處理，廢水先通過粗格柵對粒徑較大的物質進行過濾，然后再通過細格柵對顆粒 較小的物質進行過濾去除，這樣既能提高雜質的處理效率，使雜質過濾更加徹底干凈，又 能防止雜質雜堆對格柵造成的質量問題，達到經濟實惠的目的。

　　經過格柵粗處理的廢水流入隔油池進行油脂處理，為了收集漂浮在表面的油脂，在隔 油池上部安裝往復刮油裝置，油脂收集后送往專業工廠進行處理。廢水然后自流入混凝沉 淀池，進一步清除殘留油脂、毛發等雜物，去除比重大于水的污染物質。為了提高雜質的 凝聚性，更多的除掉廢水中的污染大雜質，應向混凝沉淀池內加入混凝藥品幫助雜質相互 凝聚沉淀。隔油及混凝沉淀工序既起到隔油沉淀作用以得到含油量及固體懸浮物濃度較低 的污水，同時通過隔油池和沉淀池也可以對污水進行調節并均值，減少污水水量、水質的 波動，為后續處理提供最佳的穩定運行條件。

　　經隔油池及混凝沉淀池后廢水進入?yún)捬鮾?nèi)循環生物流化床，流化床裝置內填置多孔、 大比面積的載體，優勢厭氧微生物均勻附著在載體上，形成微生物膜。其中，厭氧微生物 為細菌，放線菌和支原體。廢水以1.5～2.5m/h的速度流過載體，將載體流化，厭氧菌種附 在載體上在流化床內循環，而不易隨廢水流失，并通過硫化使得廢水與厭氧微生物進行充 分接觸，強化了有機物和生物膜之間的傳質作用，粒子之間因頻繁的碰撞、摩擦而使得生 物膜不易長厚，大分子有機物和難降解有機物得到了充分的分解，廢水COD有效降低。為 維持較高的流化速度，提高厭氧微生物與有機物的反應效率，需采用回流比為1～3的較大 的回流比。

　　經厭氧處理后的廢水進入三相內循環生物流化床處理器，流化床內放置多孔、大比面 積的載體，好氧微生物附著于載體上形成微生物膜。其中，好氧微生物是指在有氧環境中 生長繁殖，氧化有機物或無機物的產能代謝過程，以分子氧為最終電子受體，進行有氧呼 吸，包括細菌、放線菌和真菌。在空氣的作用下，生物膜表面不斷更新，裝置內的微生物 維持在生長旺盛階段，并通過硫化實現空氣、廢水、微生物三相的充分接觸，生物膜上的 微生物攝取污水中的有機污染物作為營養，將廢水中有機物氧化分解成較穩定的無機物， 使污水得到凈化，進一步降低廢水COD指標。

　　三相內循環生物流化床反應器結構緊湊，占地面積小，升流區和降流區組合在一起， 并含有風機射流曝氣，以提供足夠的氣量和所需氣速。流化床內載體流化性能好，氧的傳 質率高，微生物在反應器中停留時間得以延長并可控，廢水中有機物氧化分解率高，雜質 處理效率快，干凈徹底。

　　“厭氧內循環生物流化床”和“三相內循環生物流化床”結合進行屠宰廢水處理是本 工藝的創新點及最大改進點，采用厭氧—好氧方法結合進行廢水處理，對廢水中有機物、 氨氮去除效率高，還具有一定的脫氮除磷的效果。厭氧內循環生物流化床和好氧三相內循 環生物流化床串聯連接，厭氧內循環生物流化床溶解氧不大于0.2mg/L，好氧三相內循環生 物流化床維持2～4mg/L溶解氧。在厭氧內循環生物流化床異養菌將污水中的淀粉、纖維、 碳水化合物等懸浮污染物和可溶性有機物水解為有機酸，使大分子有機物分解為小分子有 機物，不溶性的有機物轉化成可溶性有機物，當這些經厭氧水解的產物進入三相內循環生 物流化床進行好氧處理時，可提高污水的可生化性及氧化效率。在厭氧段，異養菌將蛋白 質、脂肪等污染物進行氨化(有機鏈上的N或氨基酸中的氨基)游離出氨(NH3、NH4+)， 在充足供氧條件下，自養菌的硝化作用將NH3-N(NH4+)氧化為NO3-，通過回流控制返 回至厭氧內循環生物流化床，異氧菌的反硝化作用將NO3-還原為分子態氮(N2)完成C、 N、O在生態中的循環，實現污水無害化處理。從以上可以看出厭氧—好氧結合的方法，厭 氧在前，處理了廢水中大分子污染物，為三相內循環生物流化床有效的降低了有機負荷， 通過污泥的循環具有脫氮除磷的功能，比單一的好氧或厭氧方法對含有蛋白質、脂肪等大 分子污染物的廢水去除效率高，還具有脫氮除磷的效果。厭氧內循環生物流化床和好氧三 相內循環生物流化床，都是將流態化的原理同污水處理相結合，主要是解決污水處理過程 中液固、氣液接觸效率低的問題。

　　經三相內循環生物流化床好氧處理后，出水進入沉淀池，上層清水經二氧化氯消毒后達 標排放。沉淀處理工藝添加一些高分子生物絮凝劑，如聚谷氨酸，聚胱氨酸等可以生物降 解的絮凝劑，降低產生的污泥量，減少二次污染，并將沉淀形成的污泥輸送至污泥池。

　　本發明的有益效果：

　　1.本發明的廢水處理工藝流程簡單，操作可靠，穩定性好，解決了中小型企業在采用 傳統處理方法時受到的規模、資金、技術條件限制。

　　2.本發明的廢水處理工藝針對屠宰廢水水質水量變化大、COD、氨氮、SS高的特點， 采用厭氧內循環生物流化床和三相內循環生物流化床聯合處理屠宰廢水，綜合了生物法節 能環保以及三相流化床反應效率高、操作彈性強的特點，采用多孔，大比表面積顆粒，成 膜穩定，生物膜面積大的生物載體來進行廢水處理，在保證廢水中有機物被有效分解的同 時實現了污水的無害處理，達到了環保的效果。

　　3.本發明的廢水處理工藝縮短了廢水處理時間，抗沖擊負荷能力強，設備布置緊湊， 具有處理能力大，占地面積小，操作靈活，適應能力強的優點，并且便于實現集成化、標 準化、系列化，生產成本低，建設周期短，適用于中小型屠宰企業廢水處理。
