申請日2017.11.01
公開(公告)日2018.03.20
IPC分類號C02F1/461; C02F101/20
摘要
本發明公開了一種重金屬?gòu)U水電解處理用聚合物膜修飾電極及其制備方法，提供一種通過摻雜多壁碳納米管，提高聚合物膜修飾電極電導率、電化學穩定性和聚合物膜電極電解性能的方法。包括惰性電極基體和導電聚合物膜，導電聚合物膜為多壁碳納米管摻雜的聚丙烯腈/聚吡咯，基體電極表面聚合物的附著量為0.8～1.2mg·cm‑2。先通過在聚丙烯腈紡絲液中摻雜多壁碳納米管制得聚丙烯腈@碳納米管雜化納米纖維膜，再通過原位聚合法制得聚丙烯腈@碳納米管/聚吡咯復合納米纖維膜，再以其制備聚合物膜修飾電極。改善了聚合物膜電極電導率、電化學穩定性和聚合物膜電極電解性能，本發明操作簡單，有效摻雜率高，可一次性修飾多個電極。該材料特別適用于富含有機物的重金屬?gòu)U水的電解處理。
摘要附圖
權利要求書
1.重金屬?gòu)U水電解處理用聚合物膜修飾電極，其特征在于，包括惰性電極基體以及附著在所述惰性電極基體表面的導電聚合物膜，所述惰性電極基體為鈦電極，所述導電聚合物膜為多壁碳納米管摻雜的聚丙烯腈/聚吡咯。
2.根據權利要求1所述的一種重金屬?gòu)U水電解處理用聚合物膜修飾電極，其特征在于，所述導電聚合物膜的附著量為0.8～1.2mg·cm-2。
3.根據權利要求1或2所述的一種重金屬?gòu)U水電解處理用聚合物膜修飾電極，其特征在于，所述惰性電極基體與導電聚合物膜之間采用全氟磺酸溶液進行粘連。
4.一種制備權利要求1所述重金屬?gòu)U水電解處理用聚合物膜修飾電極的方法，其特征在于，包括以下步驟：
S1、利用靜電紡絲法制備PAN@MWCNTs雜化納米纖維膜，并用原位聚合法六水合三氯化鐵化學氧化聚合吡咯，得到PAN@MWCNTs/PPy復合納米纖維膜;
S2、利用組合法采用Nafion溶液固定步驟S1制備的所述PAN@MWCNTs/PPy復合納米纖維膜于鈦電極上，并用石蠟、松香密封，最終得到聚合物膜修飾電極PAN@MWCNTs/PPy-Ti。
5.根據權利要求4所述的重金屬?gòu)U水電解處理用聚合物膜修飾電極制備方法，其特征在于，步驟S1具體包括以下步驟：
S101、制備多壁碳納米管摻雜聚丙烯腈PAN@MWCNTs共混紡絲液;
S102、將步驟S101配制好的PAN@MWCNTs共混紡絲液注入到靜電紡絲機的紡織噴頭的儲液筒中，將注射泵連接上電壓電源，將紡織噴頭設置在靜電紡絲機接收板左側并通過注射泵控制紡絲液的流速，在靜電紡絲機接收裝置的接收板上設置錫箔紙，然后啟動單針頭紡絲對儲液筒中的聚合物紡絲液進行紡絲，在接收板表面獲得一層均勻的PAN@MWCNTs雜化納米纖維膜;
S103、將步驟S102中制備的PAN@MWCNTs雜化納米纖維膜裁剪為3cm×3cm，將所述PAN@MWCNTs雜化納米纖維膜放入濃度為8.4×10-5mol/L的六水合三氯化鐵水溶液并置于恒溫?fù)u床上振蕩，再加入濃度為1×10-5～6×10-5mol/L的吡咯水溶液，同條件下振蕩;
S104、待步驟S103結束后，用無水乙醇和去離子水清洗聚合后的復合納米纖維膜，60～80℃真空干燥12～24h，即得到PAN@MWCNTs/PPy復合納米纖維膜。
6.根據權利要求5所述的重金屬?gòu)U水電解處理用聚合物膜修飾電極制備方法，其特征在于，步驟S101中，將MWCNTs分散于N-N二甲基甲酰胺中，超聲水浴24～48h;同時將聚丙烯腈溶于N-N二甲基甲酰胺中，常溫磁力攪拌12～24h，將純度>90%的多壁碳納米管溶液間隔2～3h，分兩次加入分子量為150,000的聚丙烯腈溶液中磁力攪拌12～48h，得到質量分?jǐn)?shù)為0.25%～1.25%MWCNTs的PAN@MWCNTs共混紡絲液，超聲12～48h備用。
7.根據權利要求5所述的重金屬?gòu)U水電解處理用聚合物膜修飾電極制備方法，其特征在于，步驟S102中，紡絲電壓為18～21KV，紡絲距離為15～21cm，喂液速度為0.3～0.8mL/h。
8.根據權利要求5所述的重金屬?gòu)U水電解處理用聚合物膜修飾電極制備方法，其特征在于，步驟S103中，搖床的溫度為25℃，100～120rpm振蕩30～50min，加入吡咯溶液后的振蕩時間為2～3h。
9.根據權利要求4所述的重金屬?gòu)U水電解處理用聚合物膜修飾電極制備方法，其特征在于，步驟S2中，將鈦電極用砂紙打磨，并充分清洗電極，將步驟S1制得的PAN@MWCNTs/PPy復合納米纖維膜放于鈦電極上，滴加質量分?jǐn)?shù)為0.5%的全氟磺酸溶液，待溶液揮發。
10.根據權利要求1所述的重金屬?gòu)U水電解處理用聚合物膜修飾電極制備方法，其特征在于，所述石蠟與松香的質量比為3:1～2。
說明書
重金屬?gòu)U水電解處理用聚合物膜修飾電極及其制備方法
技術領域
本發明屬于導電納米材料技術領域，具體涉及一種重金屬?gòu)U水電解處理用納米纖維膜修飾電極及其制備方法，尤其是一種作為電解池的電極材料在工業廢水中重金屬-有機物絡合物電解的導電納米纖維膜修飾電極及其制備方法。
背景技術
導電聚合物具有易成型、質量輕、電導率范圍寬、密度低、耐腐蝕、高彈性等特點，在國民經濟、工業生產、科學實驗和日常生活等領域具有極大的應用價值。常見導電聚合物有聚吡咯、聚苯，聚苯胺等，聚吡咯由于其電導率較高等特點受到廣泛關注。導電聚合物膜的制備方法一般有電化學法、化學成膜法，靜電紡絲法等，靜電紡絲制備纖維可兼?zhèn)浼{米材料的比表面積大、孔隙率高等特點，再通過化學法聚合導電物，提高纖維膜導電性。是一種操作簡便、成本低廉、可行性強的導電膜電極材料制備方法。
電化學法是近年發展起來的頗具競爭力的重金屬處理方法，其處理效果好、運行成本低、產生污泥量少、自動化程度高、易于操作管理和能同時去除多種污染物等優點，廣泛用于金屬礦冶煉、電鍍、皮革等行業，處理含鉻、鉛等含有機物的工業廢水。
發明內容
本發明所要解決的技術問題在于針對上述現有技術中的不足，提供一種重金屬?gòu)U水電解處理用聚合物膜修飾電極及其制備方法，采用多壁碳納米管進行摻雜，提高聚合物膜的電導率和電化學穩定性，提高對重金屬絡合物的電解作用的用于處理廢水中重金屬絡合物的導電聚合物膜電極及其制備方法。
本發明采用以下技術方案：
重金屬?gòu)U水電解處理用聚合物膜修飾電極，包括惰性電極基體以及附著在所述惰性電極基體表面的導電聚合物膜，所述惰性電極基體為鈦電極，所述導電聚合物膜為多壁碳納米管摻雜的聚丙烯腈/聚吡咯。
進一步的，所述導電聚合物膜的附著量為0.8～1.2mg·cm-2。
進一步的，所述惰性電極基體與導電聚合物膜之間采用全氟磺酸溶液進行粘連。
本發明還公開了一種制備重金屬?gòu)U水電解處理用聚合物膜修飾電極的方法，包括以下步驟：
S1、利用靜電紡絲法制備PAN@MWCNTs雜化納米纖維膜，并用原位聚合法六水合三氯化鐵化學氧化聚合吡咯，得到PAN@MWCNTs/PPy復合納米纖維膜;
S2、利用組合法采用Nafion溶液固定步驟S1制備的所述PAN@MWCNTs/PPy復合納米纖維膜于鈦電極上，并用石蠟、松香密封，最終得到聚合物膜修飾電極PAN@MWCNTs/PPy-Ti。
進一步的，步驟S1具體包括以下步驟：
S101、制備多壁碳納米管摻雜聚丙烯腈PAN@MWCNTs共混紡絲液;
S102、將步驟S101配制好的PAN@MWCNTs共混紡絲液注入到靜電紡絲機的紡織噴頭的儲液筒中，將注射泵連接上電壓電源，將紡織噴頭設置在靜電紡絲機接收板左側并通過注射泵控制紡絲液的流速，在靜電紡絲機接收裝置的接收板上設置錫箔紙，然后啟動單針頭紡絲對儲液筒中的聚合物紡絲液進行紡絲，在接收板表面獲得一層均勻的PAN@MWCNTs雜化納米纖維膜;
S103、將步驟S102中制備的PAN@MWCNTs雜化納米纖維膜裁剪為3cm×3cm，將所述PAN@MWCNTs雜化納米纖維膜放入濃度為8.4×10-5mol/L的六水合三氯化鐵水溶液并置于恒溫?fù)u床上振蕩，再加入濃度為1×10-5～6×10-5mol/L的吡咯水溶液，同條件下振蕩;
S104、待步驟S103結束后，用無水乙醇和去離子水清洗聚合后的復合納米纖維膜，60～80℃真空干燥12～24h，即得到PAN@MWCNTs/PPy復合納米纖維膜。
進一步的，步驟S101中，將MWCNTs分散于N-N二甲基甲酰胺中，超聲水浴24～48h;同時將聚丙烯腈溶于N-N二甲基甲酰胺中，常溫磁力攪拌12～24h，將純度>90%的多壁碳納米管溶液間隔2～3h，分兩次加入分子量為150,000的聚丙烯腈溶液中磁力攪拌12～48h，得到質量分?jǐn)?shù)為0.25%～1.25%MWCNTs的PAN@MWCNTs共混紡絲液，超聲12～48h備用。
進一步的，步驟S102中，紡絲電壓為18～21KV，紡絲距離為15～21cm，喂液速度為0.3～0.8mL/h。
進一步的，步驟S103中，搖床的溫度為25℃，100～120rpm振蕩30～50min，加入吡咯溶液后的振蕩時間為2～3h。
進一步的，步驟S2中，將鈦電極用砂紙打磨，并充分清洗電極，將步驟S1制得的PAN@MWCNTs/PPy復合納米纖維膜放于鈦電極上，滴加質量分?jǐn)?shù)為0.5%的全氟磺酸溶液，待溶液揮發。
進一步的，所述石蠟與松香的質量比為3:1～2。
與現有技術相比，本發明至少具有以下有益效果：
本發明重金屬?gòu)U水電解處理用聚合物膜修飾電極，采用多壁碳納米管對聚丙烯腈進行摻雜改性制備雜化納米纖維膜，在一定程度上提高了其導電性與電化學穩定性，優化了材料的力學性能，為后續電極制備提供了優異穩定的基礎條件。
進一步的，用全氟磺酸溶液作為固定劑來制備電極材料，在保證雜化納米纖維材料導電性能的同時，較普通固定劑有更加優異的穩定性，同時固定劑可以輕松實現膜、電極、溶液之間的離子交換，大大地提升電極性能。
本發明還公開了一種重金屬?gòu)U水電解處理用聚合物膜修飾電極的制備方法，先利用靜電紡絲法制備PAN@MWCNTs雜化納米纖維膜，并用原位聚合法六水合三氯化鐵化學氧化聚合吡咯，得到PAN@MWCNTs/PPy復合納米纖維膜;在利用組合法采用Nafion溶液固定步驟S1制備的所述PAN@MWCNTs/PPy復合納米纖維膜于鈦電極上，并用石蠟、松香密封，最終得到聚合物膜修飾電極PAN@MWCNTs/PPy-Ti，采用靜電紡絲一步法制備PAN@MWCNTs雜化納米纖維膜，先通過在聚丙烯腈紡絲液中摻雜多壁碳納米管制得聚丙烯腈@碳納米管雜化納米纖維膜，再通過原位聚合法制得聚丙烯腈@碳納米管/聚吡咯復合納米纖維膜，再以其制備聚合物膜修飾電極，改善了聚合物膜電極電導率、電化學穩定性和聚合物膜電極電解性能。
進一步的，將PAN@MWCNTs雜化納米纖維膜裁剪為3cm×3cm，放入六水合三氯化鐵水溶液并置于恒溫?fù)u床上振蕩，再加入吡咯水溶液，同條件下振蕩，采用原位聚合法制備PAN@MWCNTs/PPy復合導電納米纖維膜，方法簡單易行，導電效果好。
進一步的，將鈦電極用砂紙打磨，并充分清洗電極，將PAN@MWCNTs/PPy復合納米纖維膜放于鈦電極上，滴加質量分?jǐn)?shù)為0.5%的全氟磺酸溶液，待溶液揮發后，用石蠟、松香密封，最終得到聚合物膜修飾電極PAN@MWCNTs/PPy-Ti，采用組合法制備膜電極，電極效果明顯，使用方便。
綜上所述，本發明操作簡便，成本低廉，性能優越，有效摻雜率高，可一次性修飾多個電極，特別適用于富含有機物的重金屬?gòu)U水的電解處理。

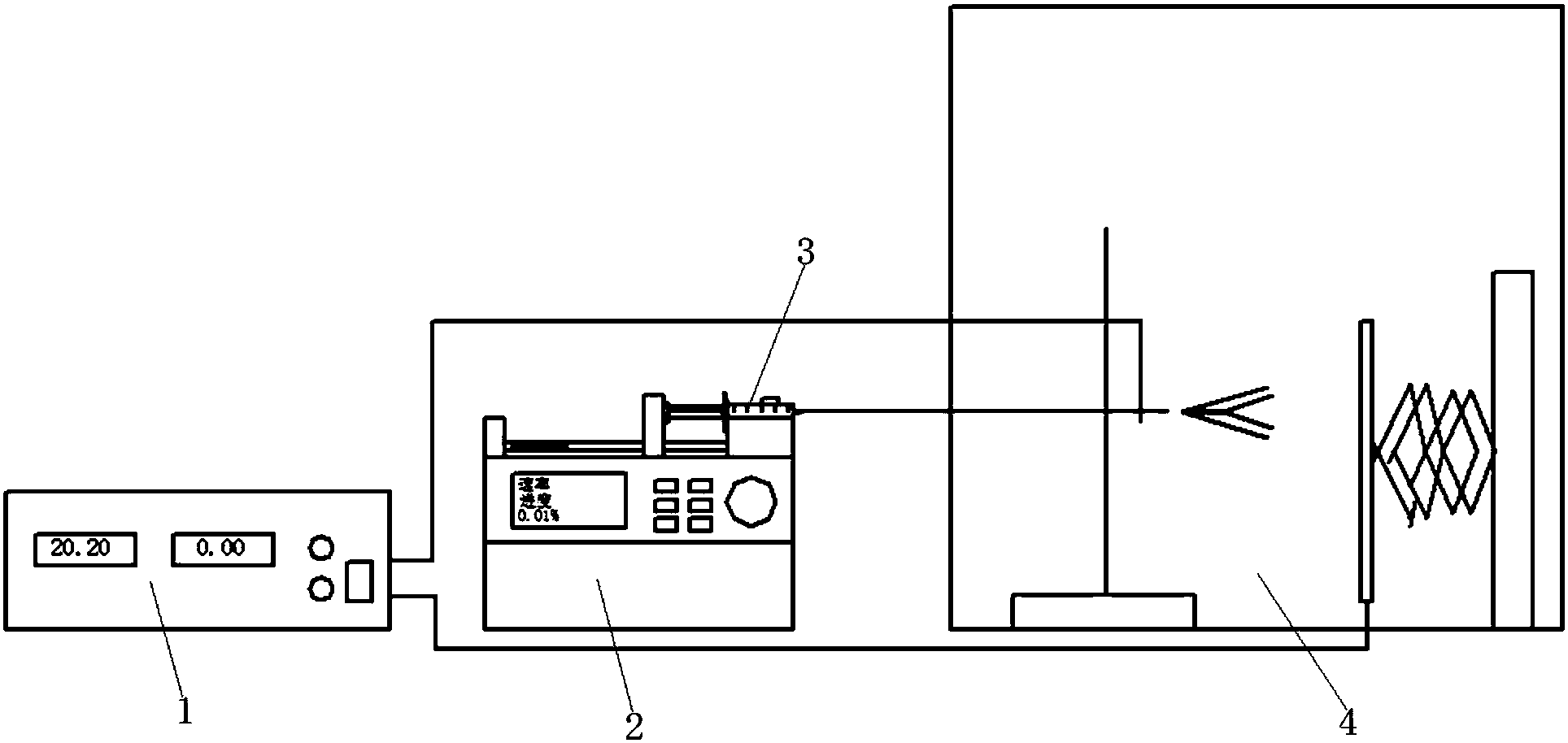

下面通過附圖和實施例，對本發明的技術方案做進一步的詳細描述。
