申請日2015.09.30

　　公開(公告)日2015.12.16

　　IPC分類號F23K3/00; F23G7/00

　　摘要

　　本發明公開了一種粉粒污泥的輸送系統，包括具有進料口的污泥儲倉，進料口與自帶空壓設備的粉粒物料儲罐車貫通;污泥儲倉的出料口設置有給料器;給料器的出口處設置有噴射泵，第一風機通過噴射泵在給料器下部形成負壓;污泥儲倉內的污泥在負壓作用下被輸送至焚燒爐;污泥儲倉的上側與焚燒爐之間的通路上還設置有氣固分離器及第二風機;第二風機為常開狀態以在污泥儲倉上部形成負壓;污泥儲倉內的臭氣在負壓作用下被輸送至焚燒爐;污泥儲倉的上側與焚燒爐之間設置有直通支路。本發明還公開了一種處理方法。本發明能夠避免輸送過程中的臭氣和煙塵外溢，噪音低，輸送易控制，操作簡單維修方便，大大降低了成本。

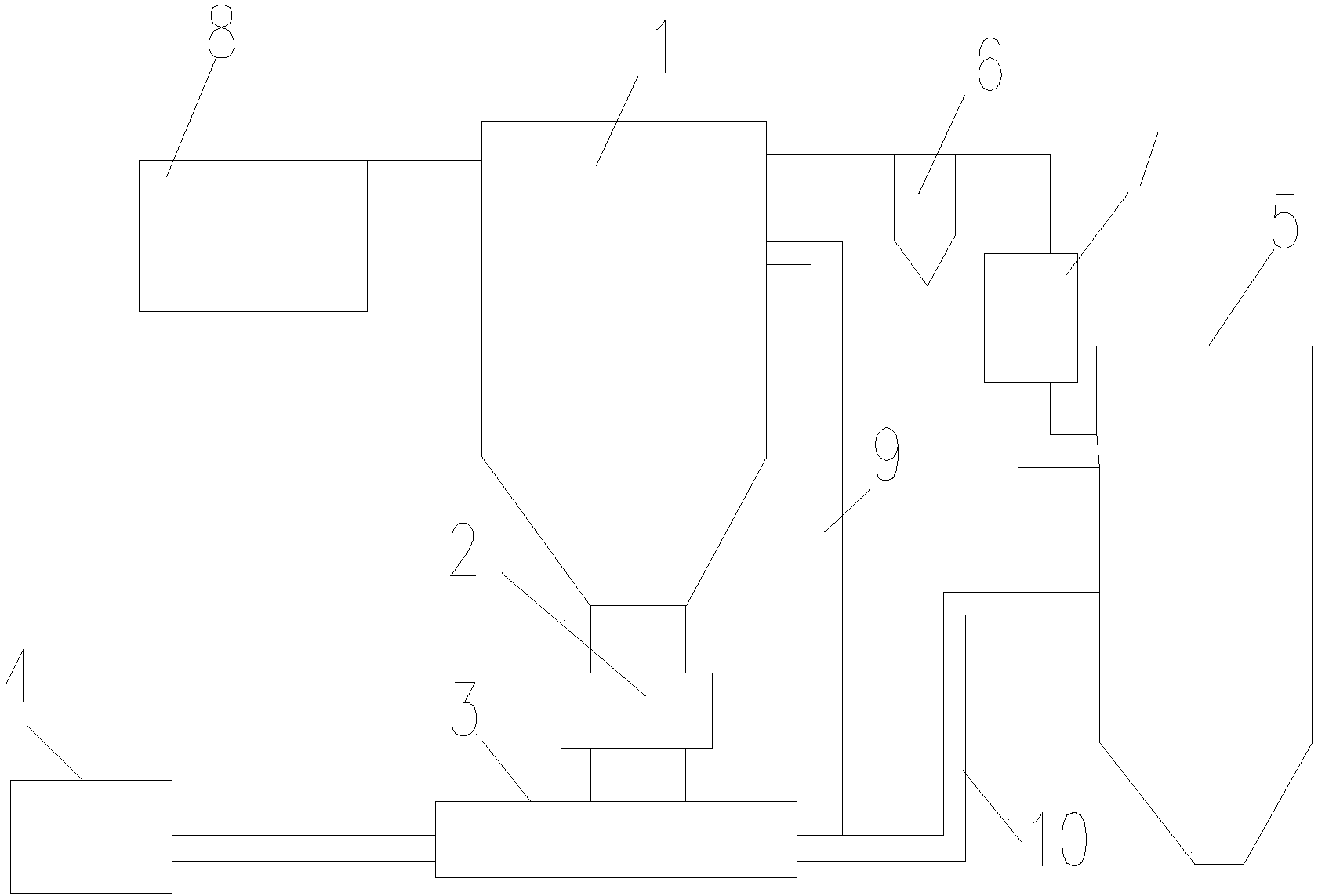

　　摘要附圖



　　權利要求書

　　1.一種粉粒污泥的輸送系統，包括具有進料口的污泥儲倉，所述進料口 與自帶空壓設備的粉粒物料儲罐車貫通;所述污泥儲倉的出料口設置有給料 器;其特征在于：所述給料器的出口處設置有噴射泵，第一風機通過所述噴射 泵在所述給料器下部形成負壓;所述污泥儲倉內的污泥在負壓作用下被輸送至 焚燒爐;所述污泥儲倉的上側與所述焚燒爐之間的通路上還設置有氣固分離器 及第二風機;所述第二風機為常開狀態以在所述污泥儲倉上部形成負壓;所述 污泥儲倉內的臭氣在負壓作用下被輸送至所述焚燒爐;所述污泥儲倉的上側與 所述焚燒爐之間設置有直通支路。

　　2.如權利要求1所述粉粒污泥的輸送系統，其特征在于：所述氣固分離 器為旋風分離器、布袋除塵器或過濾網。

　　3.如權利要求1所述粉粒污泥的輸送系統，其特征在于：所述給料器用 于調節進入所述噴射泵的污泥量。

　　4.如權利要求1所述粉粒污泥的輸送系統，其特征在于：所述污泥儲倉 在運行狀態時保持負壓。

　　5.如權利要求1所述粉粒污泥的輸送系統，其特征在于：所述粉粒污泥 的含水率低于40%。

　　6.如權利要求1至5任一所述粉粒污泥的輸送系統的處理方法，包括以 下步驟：

　　步驟一、卸料時，關閉第一風機，通過所述污泥儲倉的上側與所述焚燒爐 之間設置有直通支路，將所述空壓設備帶入污泥儲倉的空氣直接送入所述焚燒 爐;所述第二風機保持常開狀態;

　　步驟二、卸料完成后，同時開啟所述給料器和所述第一風機;

　　步驟三、所述污泥儲倉中的污泥通過所述給料器進入所述噴射泵;所述第 一風機在所述給料器下部形成的負壓將污泥吸入，在所述第一風機產生的氣力 帶動下污泥被輸送至所述焚燒爐;同時，所述第二風機將所述污泥儲倉中的臭 氣抽入所述焚燒爐，并保持所述污泥儲倉內為負壓以防止臭氣外散;所述氣固 分離器將臭氣中的固體顆粒分離循環回到所述污泥儲倉。

　　說明書

　　粉粒污泥的輸送系統及處理方法

　　技術領域

　　本發明涉及固體廢棄物處理技術領域，具體涉及一種粉粒污泥的輸送系統 及處理方法。

　　背景技術

　　對污水處理后產生的污泥的處置方式有很多種，與其他固體廢棄物類似， 填埋和焚燒是其中兩種最主要的無害化處置方式。但無論采用何種處理方式， 干化的污泥都需要運輸。

　　目前，對干化的污泥的輸送方法主要有兩種：一種是利用斗提機、皮帶等 機械設備做連續運輸;另一種是利用卡車等移動設備做點到點運輸。

　　第一種運輸方式，缺點是機械設備復雜且龐大，密閉效果差，而且一般占 地面積大，噪音大，運行操作復雜且故障多，設備投資成本和維修成本高。

　　第二種運輸方式，一般適合直接去填埋或堆肥。如果需要將干化的污泥送 入焚燒廠做進一步處理，一般還需要將干化的污泥與燃料進行混合，設置皮帶 等機械輸送設備送入焚燒爐，這些設備一般都是露天的，且密閉性都較差。干 化后的污泥在輸送過程中容易產生揚塵和臭氣，導致污染環境。

　　因此，本領域技術人員致力于開發一種干化的污泥的運輸方式，獲得低成 本，運行穩定，并且輸送過程中臭氣不外散等效果。

　　發明內容

　　有鑒于現有技術的上述缺陷，本發明目的是在于提供一種設備簡單、運行 成本低、輸送過程中臭氣不外散的污泥輸送系統。

　　為實現上述目的，本發明提供了一種粉粒污泥的輸送系統，包括具有進料 口的污泥儲倉，所述進料口與自帶空壓設備的粉粒物料儲罐車貫通;所述污泥 儲倉的出料口設置有給料器;所述給料器的出口處設置有噴射泵，第一風機通 過所述噴射泵在所述給料器下部形成負壓;所述污泥儲倉內的污泥在負壓作用 下被輸送至焚燒爐;所述污泥儲倉的上側與所述焚燒爐之間的通路上還設置有 氣固分離器及第二風機;所述第二風機為常開狀態以在所述污泥儲倉上部形成 負壓;所述污泥儲倉內的臭氣在負壓作用下被輸送至所述焚燒爐;所述污泥儲 倉的上側與所述焚燒爐之間設置有直通支路。

　　在一些具體實施中，所述氣固分離器為旋風分離器、布袋除塵器或過濾網。

　　在一些具體實施中，所述給料器用于調節進入所述噴射泵的污泥量。

　　在一些具體實施中，所述污泥儲倉在運行狀態時保持負壓。

　　在一些具體實施中，所述粉粒污泥的含水率低于40%。

　　本發明還提供了一種上述粉粒污泥的輸送系統的處理方法，包括以下步 驟：

　　步驟一、卸料時，關閉第一風機，通過所述污泥儲倉的上側與所述焚燒爐 之間設置有直通支路，將所述空壓設備帶入污泥儲倉的空氣直接送入所述焚燒 爐;所述第二風機保持常開狀態;

　　步驟二、卸料完成后，同時開啟所述給料器和所述第一風機;

　　步驟三、所述污泥儲倉中的污泥通過所述給料器進入所述噴射泵;所述第 一風機在所述給料器下部形成的負壓將污泥吸入，在所述第一風機產生的氣力 帶動下污泥被輸送至所述焚燒爐;同時，所述第二風機將所述污泥儲倉中的臭 氣抽入所述焚燒爐，并保持所述污泥儲倉內為負壓以防止臭氣外散;所述氣固 分離器將臭氣中的固體顆粒分離循環回到所述污泥儲倉。

　　本發明的有益效果：

　　本發明的上述結構，采用與第一風機連接的噴射泵以在污泥儲倉的下部形 成局部負壓，使得粉粒污泥在風力作用下順利進入輸送管道，從而被輸送至焚 燒爐。同時，與污泥儲倉連接的第二風機有效保持污泥儲倉上部的微負壓，使 得卸料過程中產生的揚塵和臭氣不會散發到周圍環境中。

　　本發明還通過在污泥儲倉與焚燒爐之間設置直通支路，在卸料時，可以關 閉第一風機，將所述空壓設備帶入污泥儲倉的空氣直接送入所述焚燒爐;進一 步減少臭氣的擴散。

　　本發明完全脫離了傳統的機械式輸送方式，利用風機產生的氣流作為污泥 輸送的動力。采用本發明的輸送系統對粉粒污泥進行輸送，能夠避免輸送過程 中的臭氣和煙塵外溢，噪音低，輸送易控制，操作簡單維修方便，大大降低了 采用其他機械設備所占用的面積和成本。

　　以下將結合附圖對本發明的構思、具體結構及產生的技術效果作進一步說 明，以充分地了解本發明的目的、特征和效果。
