申請日2015.10.27

　　公開(公告)日2015.12.23

　　IPC分類號C02F101/16; C02F3/30

　　摘要

　　本發明提供一種生物法出去氨氮用多級污泥裝置，包括污泥罐，所述污泥罐內具有多層平行設置的支撐板，所述支撐板上具有多孔狀的污泥層，每個所述支撐板的上方均具有一個噴淋器，相鄰所述支撐板之間構成流質室。本發明的有益效果是多孔結構使生物藥劑的附著力更強。

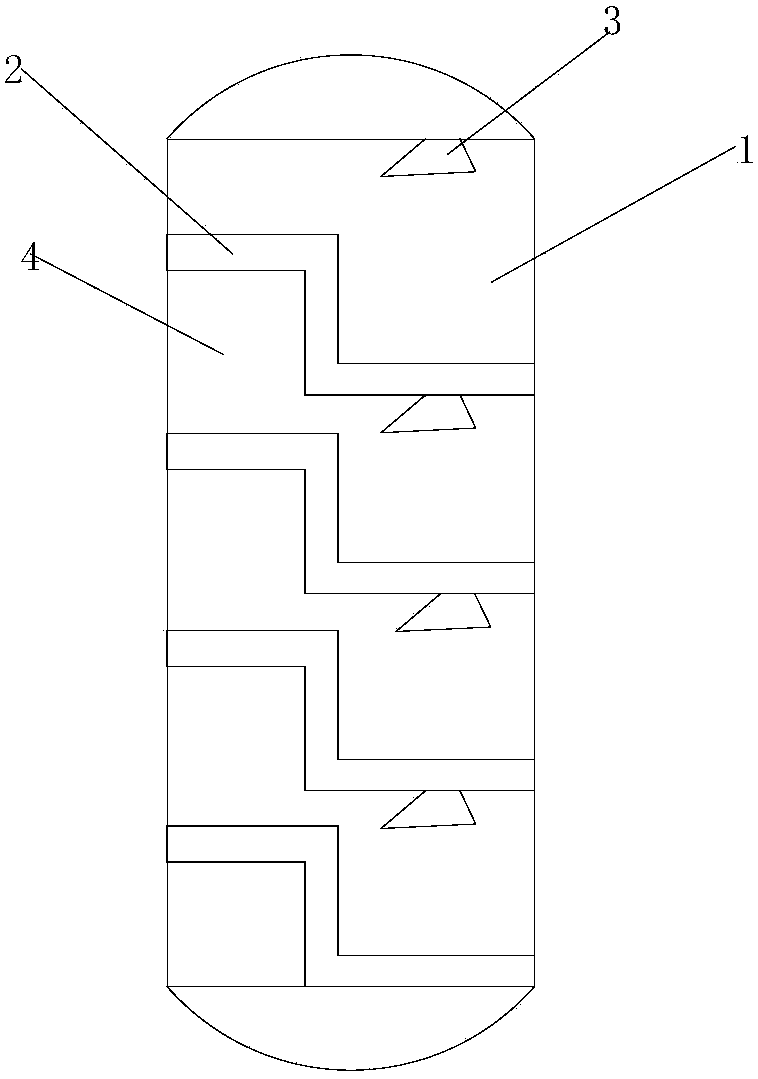

　　摘要附圖



　　權利要求書

　　1.生物法出去氨氮用多級污泥裝置，其特征在于：包括污泥罐，所述污泥罐內具有多層平行設置的支撐板，所述支撐板上具有多孔狀的污泥層，每個所述支撐板的上方均具有一個噴淋器，相鄰所述支撐板之間構成流質室。

　　2.根據權利要求1所述的生物法出去氨氮用多級污泥裝置，其特征在于：所述支撐板為Z型支撐板，所述支撐板的兩端分別固定于所述污泥罐的內側壁上。

　　3.根據權利要求1或2所述的生物法出去氨氮用多級污泥裝置，其特征在于：所述噴淋器固定于所述支撐板的下表面。

　　4.根據權利要求3所述的生物法出去氨氮用多級污泥裝置，其特征在于：所述噴淋器上的噴頭正對所述支撐板較低的板面。

　　說明書

　　生物法出去氨氮用多級污泥裝置

　　技術領域

　　本發明涉及一種生物法出去氨氮用多級污泥裝置。

　　背景技術

　　物法去除氨氮是在指廢水中的氨氮在各種微生物的作用下，通過硝化和反硝化等一系列反應，最終形成氮氣，從而達到去除氨氮的目的。生物法脫氮的工藝有很多種，但是機理基本相同。都需要經過硝化和反硝化兩個階段。

　　在現有的技術中多級污泥系統通常被稱為傳統的生物脫氮流程。此流程可以得到相當好的BOD5去除效果和脫氮效果，其缺點是流程長，構筑物多，基建費用高，需要外加碳源，運行費用高，出水中殘留一定量甲醇。

　　發明內容

　　本發明要解決的問題是提供一種生物法出去氨氮用多級污泥裝置，適合克服了現有技術中的不足。

　　為解決上述技術問題，本發明采用的技術方案是：生物法出去氨氮用多級污泥裝置，包括污泥罐，所述污泥罐內具有多層平行設置的支撐板，所述支撐板上具有多孔狀的污泥層，每個所述支撐板的上方均具有一個噴淋器，相鄰所述支撐板之間構成流質室。

　　進一步，所述支撐板為Z型支撐板，所述支撐板的兩端分別固定于所述污泥罐的內側壁上。

　　進一步，所述噴淋器固定于所述支撐板的下表面。

　　進一步，所述噴淋器上的噴頭正對所述支撐板較低的板面。

　　本發明具有的優點和積極效果是：由于采用上述技術方案，多孔結構使生物藥劑的附著力更強。
