申請日2015.09.30

　　公開(公告)日2015.12.16

　　IPC分類號C02F103/16; C02F9/04

　　摘要

　　本發明公開了一種坡型箱座電鍍污水處理裝置，包括箱座體和污水處理器，所述箱座體上端設有一斜坡架，所述污水處理器固定安裝于所述斜坡架，所述污水處理器包括電鍍廢水蓄水箱、破氰箱、除鉻箱、絮凝箱，所述電鍍廢水蓄水箱設于所述斜坡架最上端，所述電鍍廢水箱底部與所述箱座體連通設置，所述電鍍廢水箱與所述箱座體之間安裝設有顆粒篩網，所述破氰箱、所述除鉻箱和所述絮凝箱依次通過導液管連接于所述電鍍廢水蓄水箱后端，所述導液管上均安裝有開閉閥門。通過上述方式，本發明能夠利用擁有傾斜坡度的箱座體讓各個反應箱呈傾斜狀固定安裝，在各個箱體污水處理完成后能及時排料，并且排料時能汲取各個箱體內反應水的上清液。

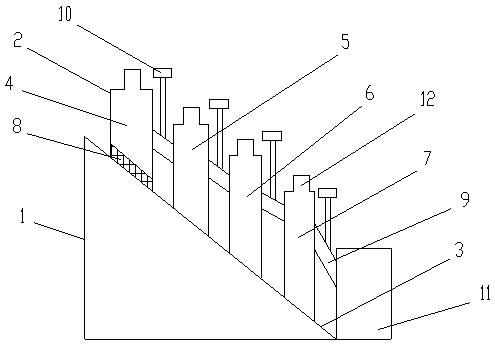

　　摘要附圖



　　權利要求書

　　1.一種坡型箱座電鍍污水處理裝置，包括箱座體和污水處理器，其特征在于，所述箱座體上端設有一斜坡架，所述污水處理器固定安裝于所述斜坡架，所述污水處理器包括電鍍廢水蓄水箱、破氰箱、除鉻箱、絮凝箱，所述電鍍廢水蓄水箱設于所述斜坡架最上端，所述電鍍廢水箱底部與所述箱座體連通設置，所述電鍍廢水箱與所述箱座體之間安裝設有顆粒篩網，所述破氰箱、所述除鉻箱和所述絮凝箱依次通過導液管連接于所述電鍍廢水蓄水箱后端，所述導液管上均安裝有開閉閥門。

　　2.根據權利要求1所述的坡型箱座電鍍污水處理裝置，其特征在于，所述破氰箱、所述除鉻箱和所述絮凝箱底部均為封閉箱體，所述破氰箱安裝于所述電鍍廢水蓄水箱后端，所述除鉻箱安裝于所述破氰箱后端，所述絮凝箱設于所述除鉻箱后端，所述絮凝箱末端還連接一沉淀集料桶。

　　3.根據權利要求1所述的坡型箱座電鍍污水處理裝置，其特征在于，所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱箱體底部均固定于所述斜坡架上，所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱底部箱體均與所述斜坡架傾斜度一致。

　　4.根據權利要求1所述的坡型箱座電鍍污水處理裝置，其特征在于，所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱上端箱體上均安裝有反應劑進料管。

　　5.根據權利要求1所述的坡型箱座電鍍污水處理裝置，其特征在于，所述開閉閥門凸出于所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱箱體之間位置的外部。

　　6.根據權利要求1所述的坡型箱座電鍍污水處理裝置，其特征在于，所述斜坡架傾斜向下延伸設置。

　　說明書

　　坡型箱座電鍍污水處理裝置

　　技術領域

　　本發明涉及污水處理領域，特別是涉及一種坡型箱座電鍍污水處理裝置。

　　背景技術

　　電鍍工廠排出的廢水和廢液，如鍍件漂洗水、廢槽液、設備冷卻水和沖洗地面水等，其水質因生產工藝而異，有的含鉻，有的含鎳或含鎘、含氰、含酸、含堿等。一種廢水中常含有一種以上的有害成分，如氰化鍍鎘廢水中既有氰又有鎘。此外，一般鍍液中常含有機添加劑，如不得到處理而亂排，容易引起一些安全問題。但傳統的電鍍廢水在處理時都是混合一起添加處理劑處理，并且處理時不能分部汲取較為清澈的上清液處理，效果不佳。

　　發明內容

　　本發明主要解決的技術問題是提供一種坡型箱座電鍍污水處理裝置，能夠利用擁有傾斜坡度的箱座體讓各個反應箱呈傾斜狀固定安裝，并且排料時能汲取各個箱體內反應水的上清液。

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種坡型箱座電鍍污水處理裝置，包括箱座體和污水處理器，所述箱座體上端設有一斜坡架，所述污水處理器固定安裝于所述斜坡架，所述污水處理器包括電鍍廢水蓄水箱、破氰箱、除鉻箱、絮凝箱，所述電鍍廢水蓄水箱設于所述斜坡架最上端，所述電鍍廢水箱底部與所述箱座體連通設置，所述電鍍廢水箱與所述箱座體之間安裝設有顆粒篩網，所述破氰箱、所述除鉻箱和所述絮凝箱依次通過導液管連接于所述電鍍廢水蓄水箱后端，所述導液管上均安裝有開閉閥門。

　　在本發明一個較佳實施例中，所述破氰箱、所述除鉻箱和所述絮凝箱底部均為封閉箱體，所述破氰箱安裝于所述電鍍廢水蓄水箱后端，所述除鉻箱安裝于所述破氰箱后端，所述絮凝箱設于所述除鉻箱后端，所述絮凝箱末端還連接一沉淀集料桶。

　　在本發明一個較佳實施例中，所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱箱體底部均固定于所述斜坡架上，所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱底部箱體均與所述斜坡架傾斜度一致。

　　在本發明一個較佳實施例中，所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱上端箱體上均安裝有反應劑進料管。

　　在本發明一個較佳實施例中，所述開閉閥門凸出于所述電鍍廢水蓄水箱、所述破氰箱、所述除鉻箱和所述絮凝箱箱體之間位置的外部。

　　在本發明一個較佳實施例中，所述斜坡架傾斜向下延伸設置。

　　本發明的有益效果是：本發明能夠利用擁有傾斜坡度的箱座體讓各個反應箱呈傾斜狀固定安裝，在各個箱體污水處理完成后能及時排料，并且排料時能汲取各個箱體內反應水的上清液，設計巧妙，結構緊湊。
