申請日2015.10.28

　　公開(公告)日2016.05.11

　　IPC分類號C02F1/24; C02F103/36

　　摘要

　　一種改進的污水處理浮選系統，包括溶氣罐和浮選池，所述的溶氣罐設有進水口，該進水口接入一風線;所述的浮選池上設有一定壓釋放器，所述定壓釋放器接一直管，該直管伸入污水池用于釋放。本實用新型便于調節維護，同時降低了能耗，大大節約了處理成本，提高了處理效果。

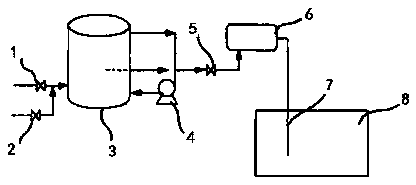

　　摘要附圖



　　權利要求書

　　1.一種改進的污水處理浮選系統，包括溶氣罐和浮選池，其特征在于，所述的溶氣罐設有進水口，該進水口接入一風線;所述的浮選池上設有一定壓釋放器，所述定壓釋放器接一直管，該直管伸入污水池用于釋放。

　　2.如權利要求1所述的一種改進的污水處理浮選系統，其特征在于，所述的風線采用工業壓縮風。

　　3.如權利要求2所述的一種改進的污水處理浮選系統，其特征在于，所述溶氣罐還外接一減壓閥。

　　4.如權利要求3所述的一種改進的污水處理浮選系統，其特征在于，所述溶氣罐和減壓閥之間還設有內循環泵。

　　5.如權利要求4所述的一種改進的污水處理浮選系統，其特征在于，所述的內循環泵進出口用盲板盲死。

　　說明書

　　一種改進的污水處理浮選系統

　　技術領域

　　本實用新型涉及污水處理技術，尤其涉及一種改進的污水處理浮選系統。

　　背景技術

　　在石蠟精細化工業的污水處理過程中的浮選系統，多有采用處理水部分回流加壓溶氣浮選的方式，通過內循環泵加壓，水射器吸氣，將吸入的空氣溶于水中達到飽和狀態，然后再將污水減至常壓，使壓力下溶于水中的空氣，以電氣泡的形式釋放出來。這種方式因需要四臺內循環泵加壓，能耗及維護費用較高。

　　實用新型內容

　　本實用新型的目的在于提供一種改進的污水處理浮選系統。

　　本實用新型的技術方案：一種改進的污水處理浮選系統，包括溶氣罐和浮選池，所述的溶氣罐設有進水口，該進水口接入一風線;所述的浮選池上設有一定壓釋放器，所述定壓釋放器接一直管，該直管伸入污水池用于釋放。

　　本實用新型所述的一種改進的污水處理浮選系統中，所述的風線采用工業壓縮風。

　　本實用新型所述的一種改進的污水處理浮選系統中，所述溶氣罐還外接一減壓閥。

　　本實用新型所述的一種改進的污水處理浮選系統中，所述溶氣罐和減壓閥之間還設有內循環泵。

　　本實用新型所述的一種改進的污水處理浮選系統中，所述的內循環泵進出口用盲板盲死。

　　本實用新型的有益效果在于，便于調節維護，同時降低了能耗，大大節約了處理成本，提高了處理效果。
