申請日2015.11.10

　　公開(公告)日2016.02.03

　　IPC分類號G01F23/24

　　摘要

　　本發明涉及一種污水用液位計，包括一端敞口、具有空腔的管體，管體內設有將空腔分隔的彈性隔離膜片，空腔內設有檢測液位的正、負電極，正、負電極間的高度差小于等于隔離膜片的彈性形變量。本發明的污水用液位計通過在管體的空腔內設置隔離膜片，將空腔分隔成上下兩部分，隔離膜片之上的空腔容置導電液，隔離膜片之下的空腔容置污水，利用導電液比污水的比重輕的原理，污水上升時，隔離膜片向上作用，導電液液位上升，相反，在污水液位下降時，隔離膜片及導電液在重力作用下液位下降，利用導電液是否導通不銹鋼電極來檢測液位，簡單易操作，且本發明的液位計不會被污水的雜質纏繞、卡住，電極也不會被污水腐蝕，確保了液位檢測的可靠性。

　　權利要求書

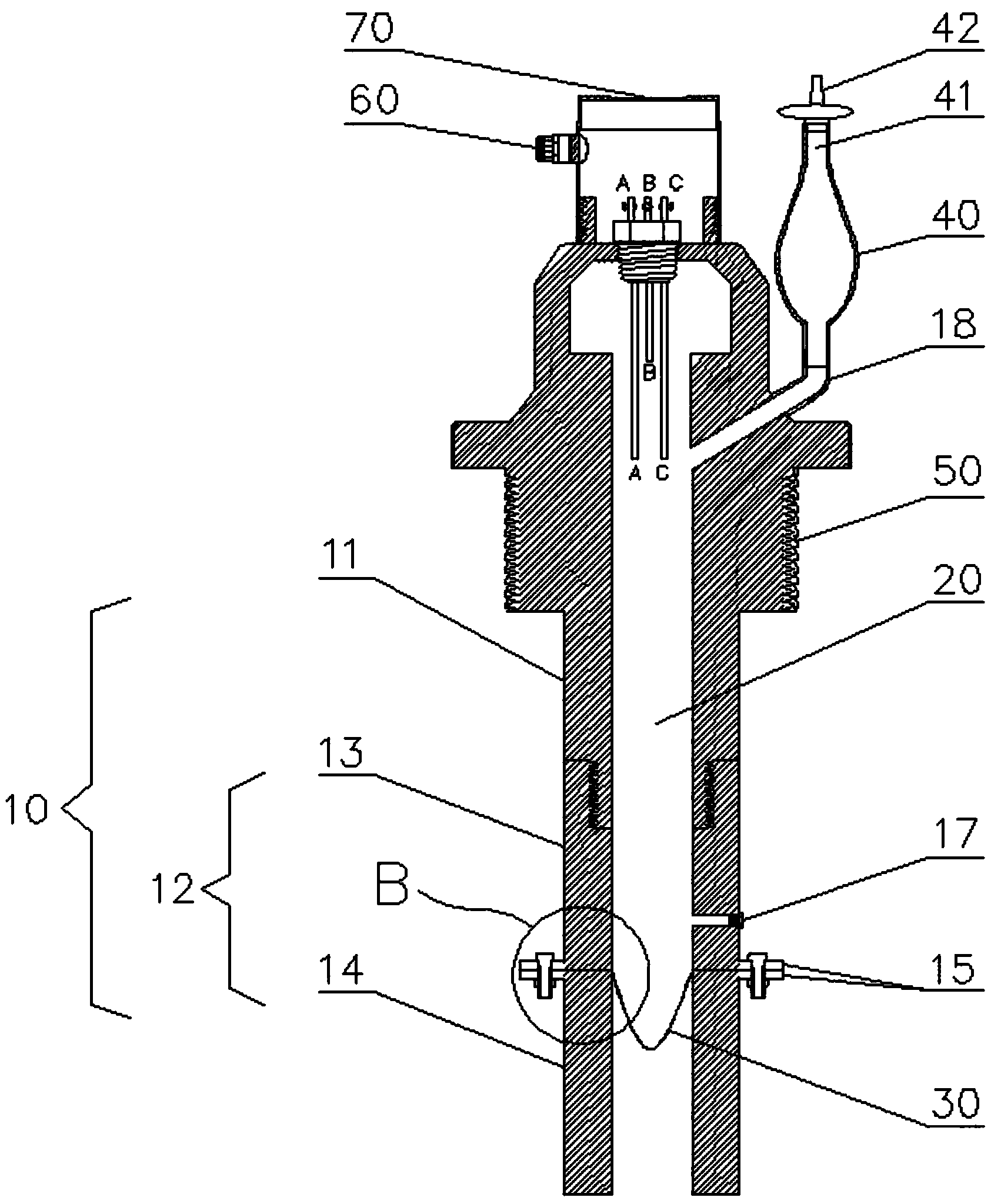

　　1.一種污水用液位計，其特征在于：包括一端敞口、具有空腔(20)的管體(10)，所述管體(10)內設有將所述空腔(20)分隔的彈性隔離膜片(30)，所述空腔(20)內設有檢測液位的正、負電極，所述正、負電極間的高度差小于等于所述隔離膜片(30)的彈性形變量。

　　2.根據權利要求1所述的污水用液位計，其特征在于：所述管體(10)包括軸向可拆卸連接的第一管體(11)和第二管體(12)，所述第二管體(12)包括可拆卸連接的能夠周向壓緊所述隔離膜片(30)的第一腔體(13)和第二腔體(14)。

　　3.根據權利要求2所述的污水用液位計，其特征在于：所述第一腔體(13) 與第二腔體(14)相連接的端部均設有連接部(15)，兩所述連接部(15)上均周向設有相配合的水線槽(16)。

　　4.根據權利要求3所述的污水用液位計，其特征在于：所述第一腔體(13) 的側壁上設有與所述空腔(20)連通的排液口(17)。

　　5.根據權利要求2所述的污水用液位計，其特征在于：所述第一管體(11) 的管壁上設有與所述空腔(20)連通的液位觀測口(18)，所述液位觀測口(18) 連接有與其連通的溢流緩沖腔(40)。

　　6.根據權利要求5所述的污水用液位計，其特征在于：所述溢流緩沖腔(40) 具有注液口(41)，所述注液口(41)處設有空氣過濾器(42)。

　　7.根據權利要求2所述的污水用液位計，其特征在于：所述隔離膜片(30) 縱向拉伸的幅度為5mm～50mm。

　　8.根據權利要求3所述的污水用液位計，其特征在于：兩所述連接部(15) 分別為沿所述第一腔體(13)與第二腔體(14)端部邊緣翻折的環狀翻邊，并通過螺釘連接。

　　9.根據權利要求2-8任一項所述的污水用液位計，其特征在于：所述第一管體(11)的管壁上還設有安裝用的螺接部(50)。

　　10.根據權利要求9所述的污水用液位計，其特征在于：所述第一管體(11) 的端部上還設有電纜接口(60)。

　　說明書

　　一種污水用液位計

　　技術領域

　　本發明涉及一種測量液體液位的傳感器，尤其涉及一種污水用液位計。

　　背景技術

　　在容器中液體介質的高低叫做液位，測量液位的儀表叫液位計，液位計為物位儀表的一種。在生活和工業生產中，需要對各類污水池、化糞池、污水提升泵站、雨水收集池、各類腐蝕性的水池、容器等中的液位進行檢測。目前，采用較多的是浮球式液位開關、不銹鋼干簧管液位開關和電極式液位開關，由于污水中含有很多雜物和腐蝕性物質，傳統的浮球式液位開關、不銹鋼干簧管液位開關等雖然有防腐蝕作用，但很容易被雜物纏繞、卡住，而影響使用，導致液位測量不精確;而電極式液位開關即使采用不銹鋼電極，但是污水中的雜質會附著在不銹鋼電極上，長久后會導致不銹鋼電極不導電而失靈，無法檢測液位。

　　發明內容

　　為解決上述技術問題，本發明的目的是提供一種不會被雜物纏繞、電極不會失靈的污水用液位計。

　　本發明的污水用液位計，包括一端敞口、具有空腔的管體，所述管體內設有將所述空腔分隔的彈性隔離膜片，所述空腔內設有檢測液位的正、負電極，所述正、負電極間的高度差小于等于所述隔離膜片的彈性形變量。

　　進一步的，所述管體包括軸向可拆卸連接的第一管體和第二管體，所述第二管體包括可拆卸連接的能夠周向壓緊所述隔離膜片的第一腔體和第二腔體。

　　進一步的，所述第一腔體與第二腔體相連接的端部均設有連接部，兩所述連接部上均周向設有相配合的水線槽。

　　進一步的，所述第一腔體的側壁上設有與所述空腔連通的排液口。

　　進一步的，所述第一管體的管壁上設有與所述空腔連通的液位觀測口，所述液位觀測口連接有與其連通的溢流緩沖腔。

　　進一步的，所述溢流緩沖腔具有注液口，所述注液口處設有空氣過濾器。

　　進一步的，所述隔離膜片縱向拉伸的幅度為5mm～50mm。

　　進一步的，兩所述連接部分別為沿所述第一腔體與第二腔體端部邊緣翻折的環狀翻邊，并通過螺釘連接。

　　進一步的，所述第一管體的管壁上還設有安裝用的螺接部。

　　進一步的，所述第一管體的端部上還設有電纜接口。

　　借由上述方案，本發明的污水用液位計通過在管體的空腔內設置隔離膜片，將空腔分隔成上下兩部分，隔離膜片之上的空腔容置導電液，隔離膜片之下的空腔容置污水，利用導電液比污水的比重輕的原理，污水上升時，隔離膜片向上作用，導電液液位上升，相反，在污水液位下降時，隔離膜片及導電液在重力作用下液位下降，利用導電液是否導通不銹鋼電極來檢測液位，簡單易操作，且本發明的液位計不會被污水的雜質纏繞、卡住，電極也不會被污水腐蝕，確保了液位檢測的可靠性。

　　上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。
